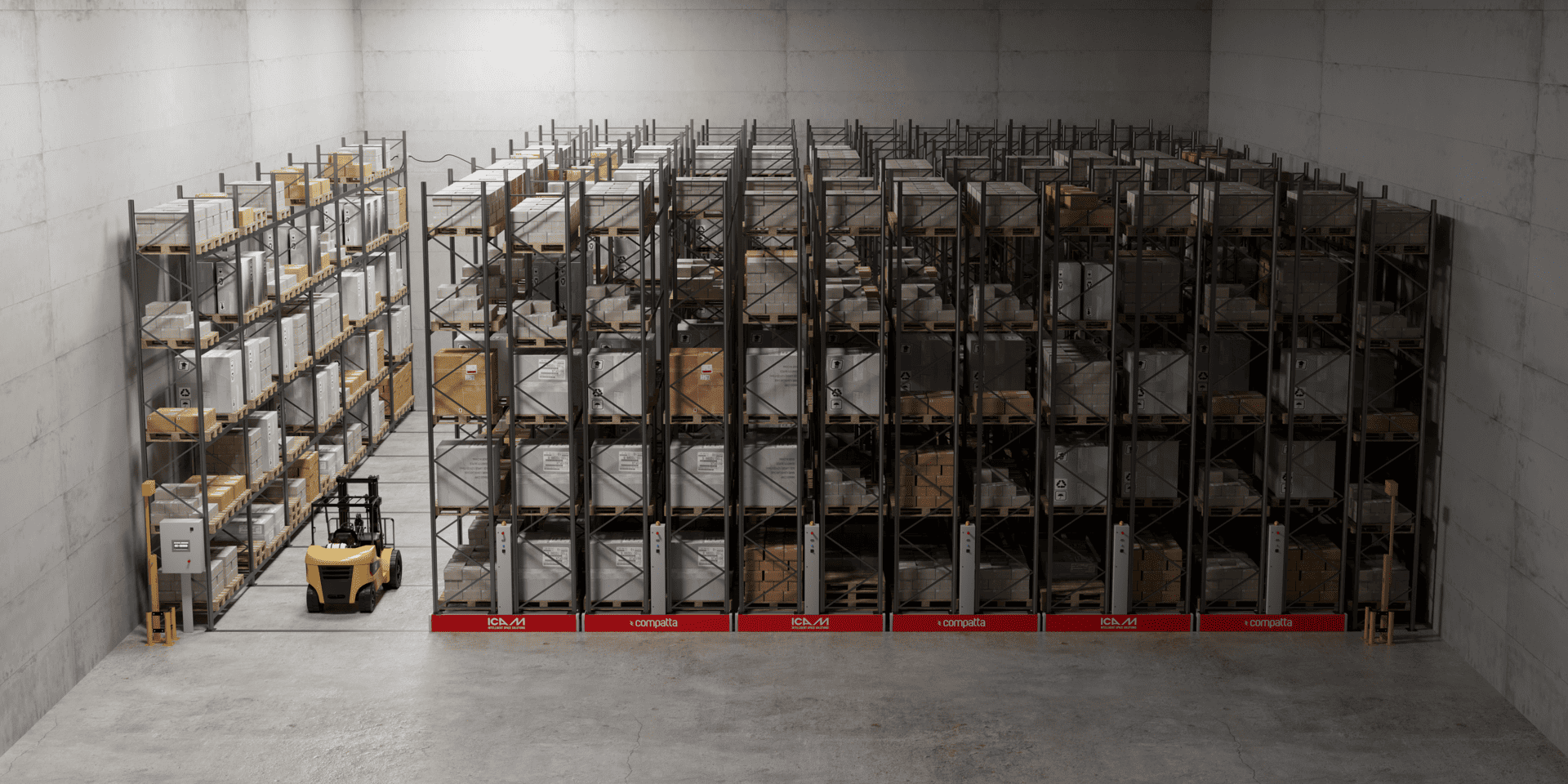

LUX
Il sistema che consente l’illuminazione automatica nel solo corridoio in uso

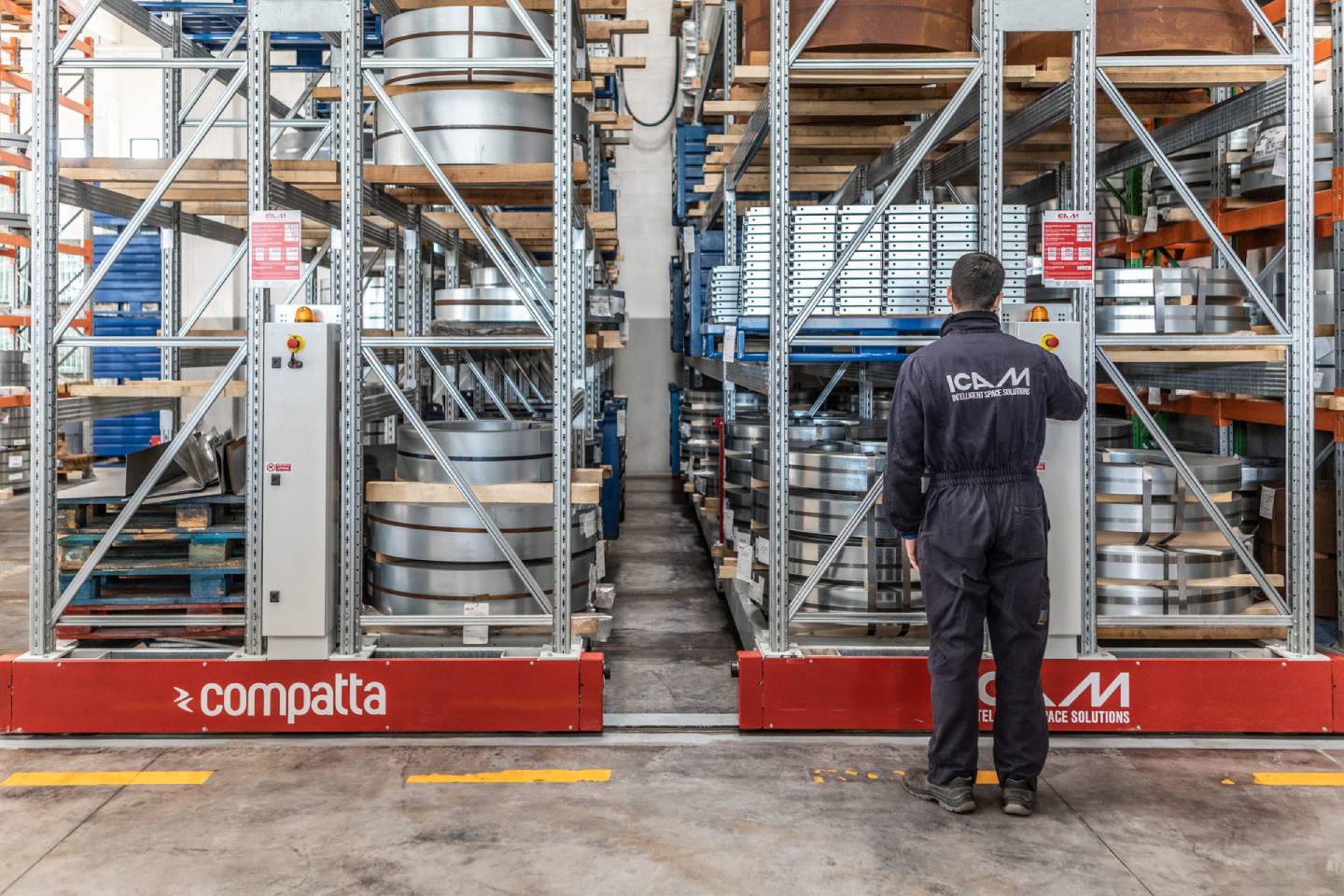

COMPATTA — Il magazzino compattabile
+80% di capacità, stesso spazio o +40% di spazio, stessa merce

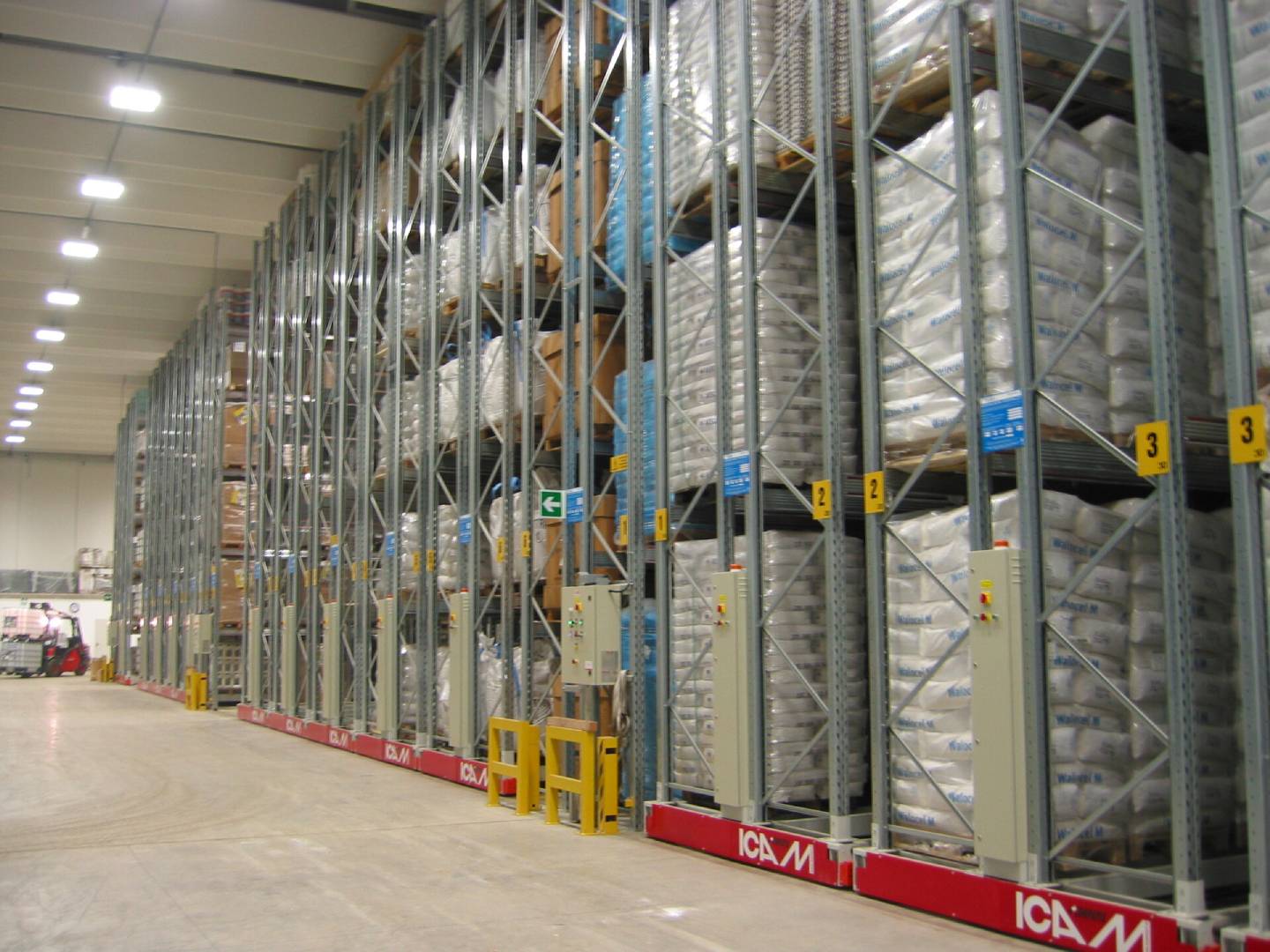

Scaffalature compattabili per carichi pesanti, lunghi e ingombranti. Anche in ambienti a temperatura negativa fino a -30°C
+80%
capacità di stoccaggio, a parità di spazio occupato
+40%
superfice recuperata a parità di merce stoccata
1.200 t
peso max per base mobile
75 m
lunghezza max per base mobile

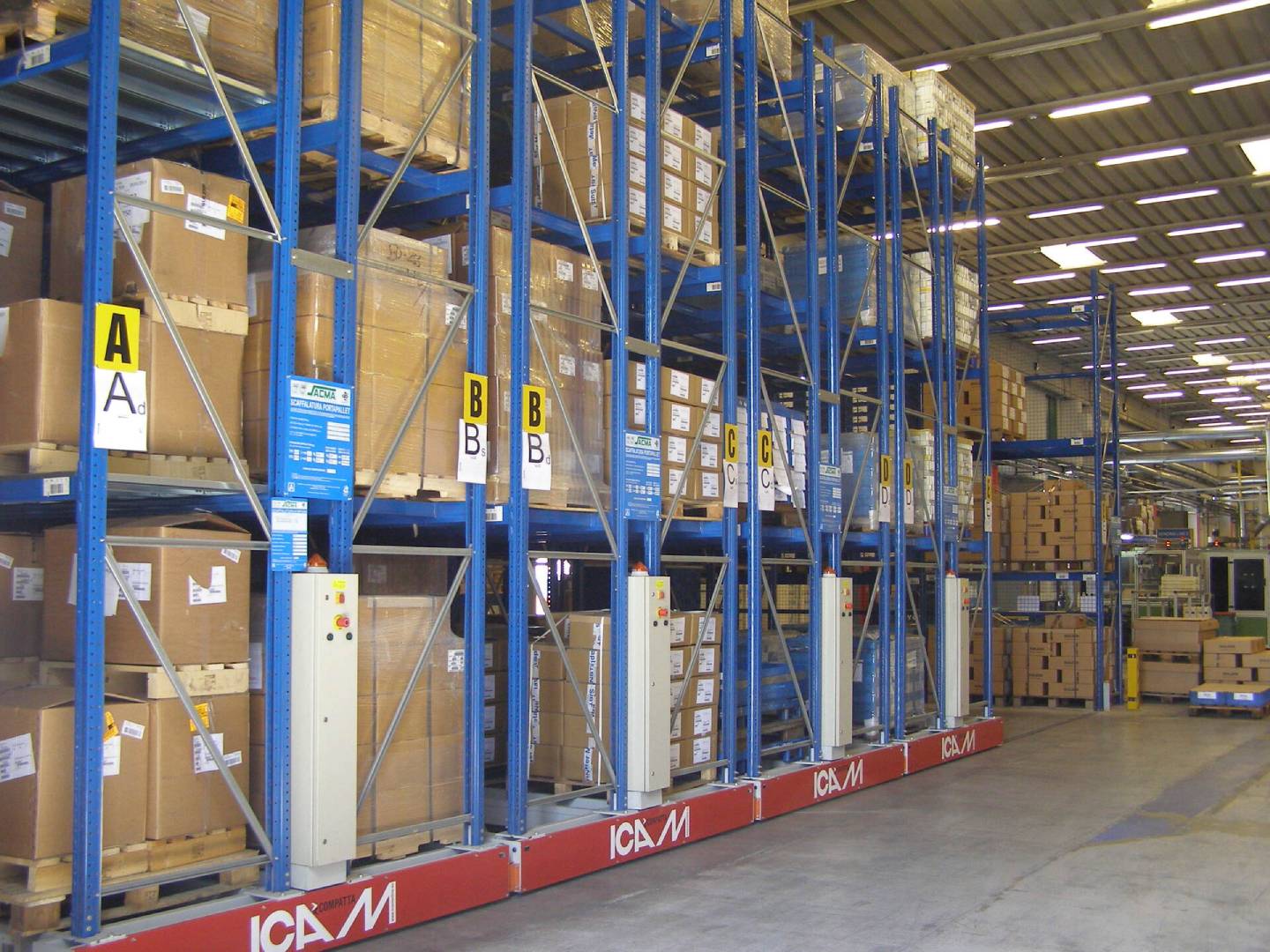

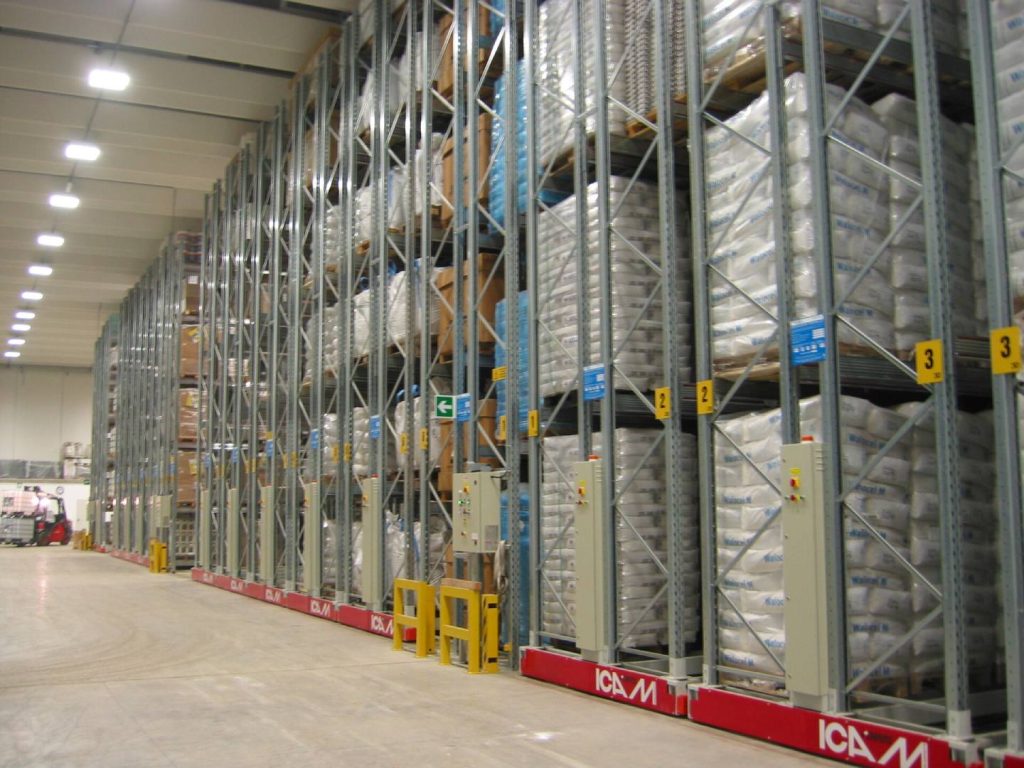

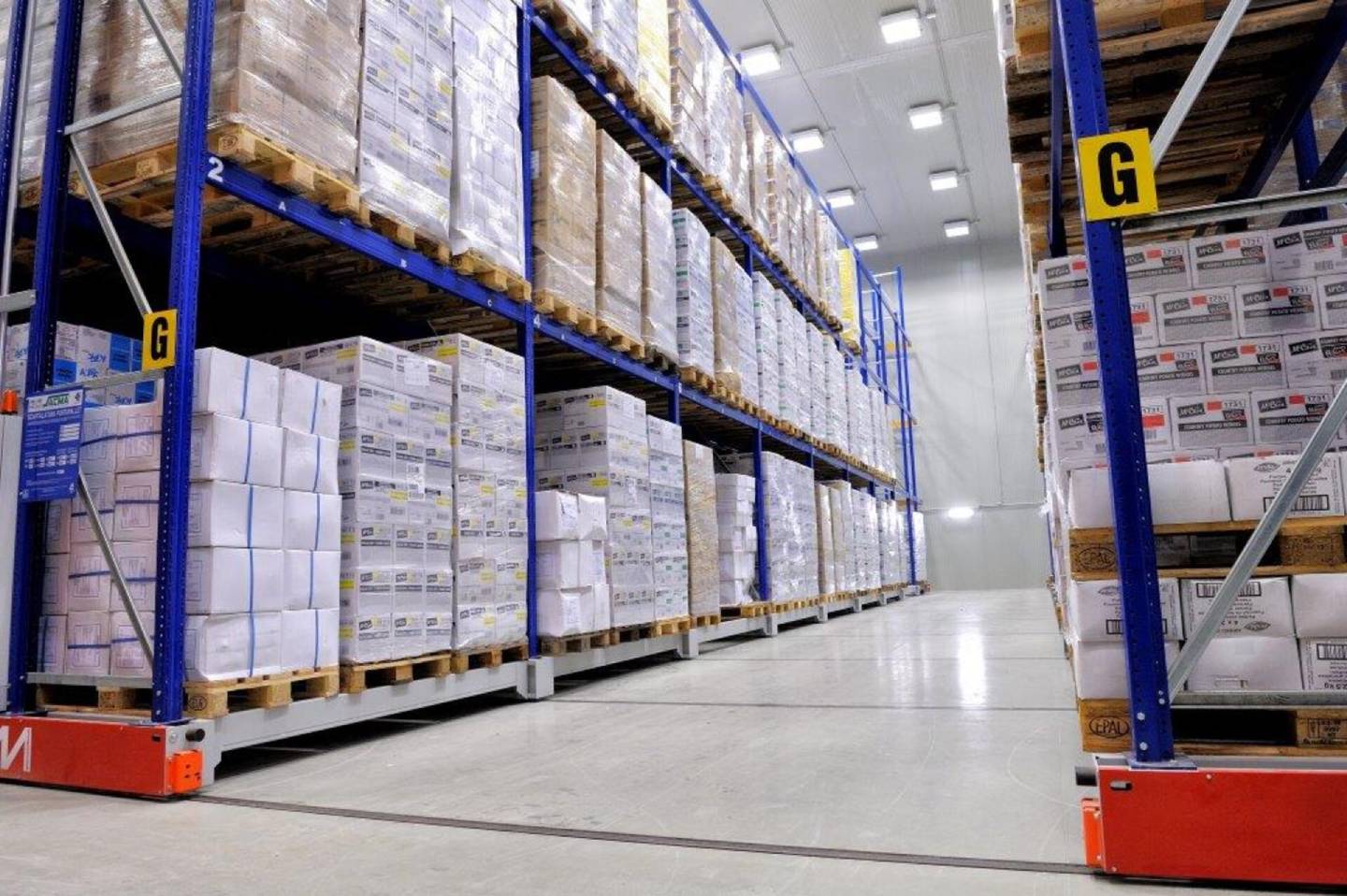

Il magazzino compattabile che trasforma i corridoi in capacità di stoccaggio

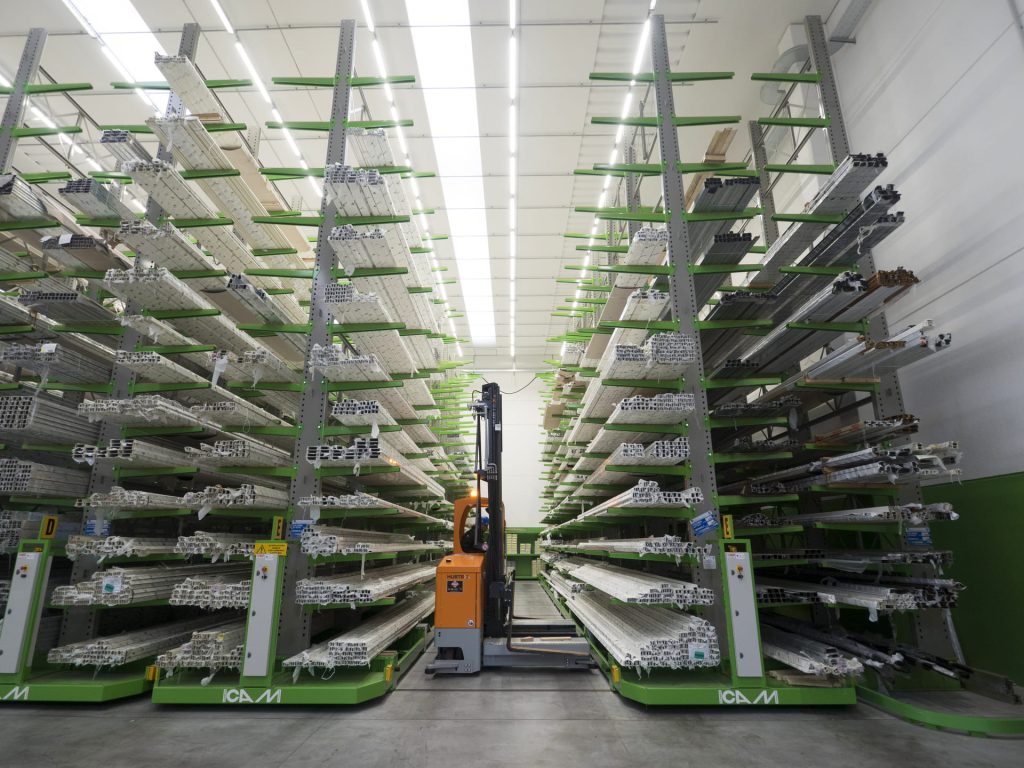

COMPATTA, il magazzino compattabile che si adatta a qualsiasi scaffalatura
Portapallet, cantilever, scaffalature a piani: le scaffalature già presenti in magazzino si montano su COMPATTA, diventando mobili senza essere sostituite.
Lo stesso sistema gestisce merci di dimensioni e peso differenti, cestoni, coils, bobine, profili, pallet fuori formato, ampliabile nel tempo insieme alle tue esigenze operative.
Lo stesso sistema gestisce merci di dimensioni e peso differenti, cestoni, coils, bobine, profili, pallet fuori formato, ampliabile nel tempo insieme alle tue esigenze operative.
COMPATTA moltiplica il valore dello spazio
che possiedi già
Ogni impianto COMPATTA è progettato in base allo spazio disponibile, ai carichi da gestire e alle strutture già presenti in magazzino. Non esiste una configurazione predefinita: esiste quella giusta per il tuo layout, la tua merce e i tuoi flussi operativi.
-
ADATTABILE
Portapallet, cantilever, scaffalature a piani: le scaffalature già presenti in magazzino si montano su COMPATTA, diventando mobili senza essere sostituite. L’investimento pregresso non viene azzerato: viene potenziato.
-
AMPLIABILE
Nel tempo è possibile aggiungere altre basi mobili ampliando la capacità di stoccaggio del tuo impianto COMPATTA
-
AVG-READY
Il corridoio aperto e controllato si sincronizza con il flusso automatizzato senza colli di bottiglia. progettato per integrarsi perfettamente con AGV, assicurando risparmio di spazio e gestione avanzata dei materiali
-
VERSATILE
Operativo fino a -30°C nelle celle frigorifere, dove riduce i consumi energetici eliminando gli spazi vuoti non necessari. Adatto a merci di dimensioni e peso differenti: cestoni, coils, bobine, profili, pallet fuori formato, nello stesso impianto.
-
RESISTENTE
Finitura zincata Sendzimir per massima protezione anticorrosiva. Rotaie Burback A45 per minore usura nel tempo. Portata fino a 1.200 tonnellate per base mobile.
-
SICURO
Barriere fotoelettriche su corridoi e fronti di ingresso. Sistema FLOW per il rilevamento automatico dei carrelli elevatori. La movimentazione manuale richiede sempre il consenso esplicito dell’operatore.
-
CONVENIENTE
Ottimo rapporto capacità/costo pallet, tempi rapidi di montaggio, bassi costi di manutenzione. In ambienti refrigerati, il risparmio energetico è misurabile già dai primi mesi.
-
INTUITIVO
Pulsanti a bordo base, radiocomando per operare senza scendere dal carrello, pannello operatore da 10″ con interfaccia web-based. Curva di apprendimento vicina a zero.
ICON, la componente intelligente di COMPATTA
ICON è il software proprietario ICAM che governa l’intera operatività di COMPATTA: monitoraggio in tempo reale di ogni base mobile, gestione utenti e autorizzazioni, mappatura e controllo delle scaffalature tradizionali con tracciabilità completa su ogni operazione.
L’integrazione con WMS, ERP e piattaforme logistiche è nativa, senza sviluppi custom.
L’integrazione con WMS, ERP e piattaforme logistiche è nativa, senza sviluppi custom.
Tutti i dettagli di COMPATTA
Come funziona

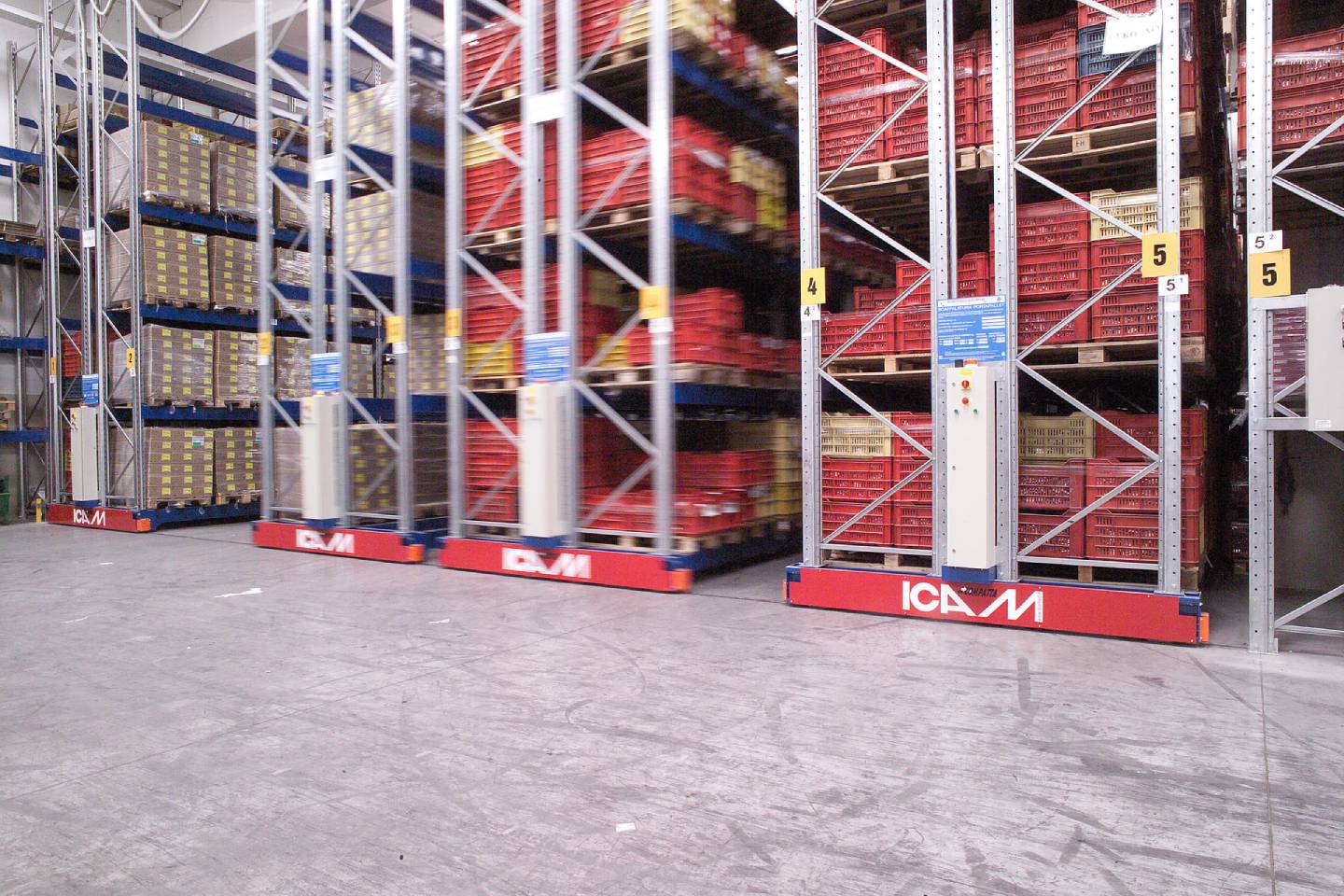

COMPATTA è composto da scaffalature montate su basi mobili che scorrono su rotaie integrate al pavimento.
Le basi si compattano e aprono il corridoio di accesso esclusivamente nella posizione richiesta: è l’operatore a dare l’ordine tramite pannello a bordo base o radiocomando, senza scendere dal carrello elevatore.
Rispetto ad un sistema tradizionale a scaffalature fisse, COMPATTA recupera oltre il 40% dell’area di magazzino a parità di merce stoccata oppure, nello stesso spazio, incrementa la capacità di stoccaggio di oltre l’80%. Senza interventi strutturali. Senza fermare l’operatività.
-
01
Step 1: Selezione del corridoio
L’operatore seleziona il corridoio desiderato tramite pannello a bordo base o radiocomando, senza scendere dal carrello elevatore. -
02
Step 2: Apertura del corridoio e accesso al materiale
Le basi mobili traslano aprendo il corridoio nella posizione richiesta. L’operatore accede a piedi per prelievi manuali o con il carrello elevatore per carichi pesanti. -
03
Step 3: Verifica di uscita
Quando presente, il sistema FLOW registra l’ingresso e l’uscita del carrello elevatore e abilita automaticamente il consenso alla movimentazione solo quando è sicuro che l’area è sgombra. -
04
Step 4: Chiusura
Il movimento viene registrato su ICON.
Scheda tecnica

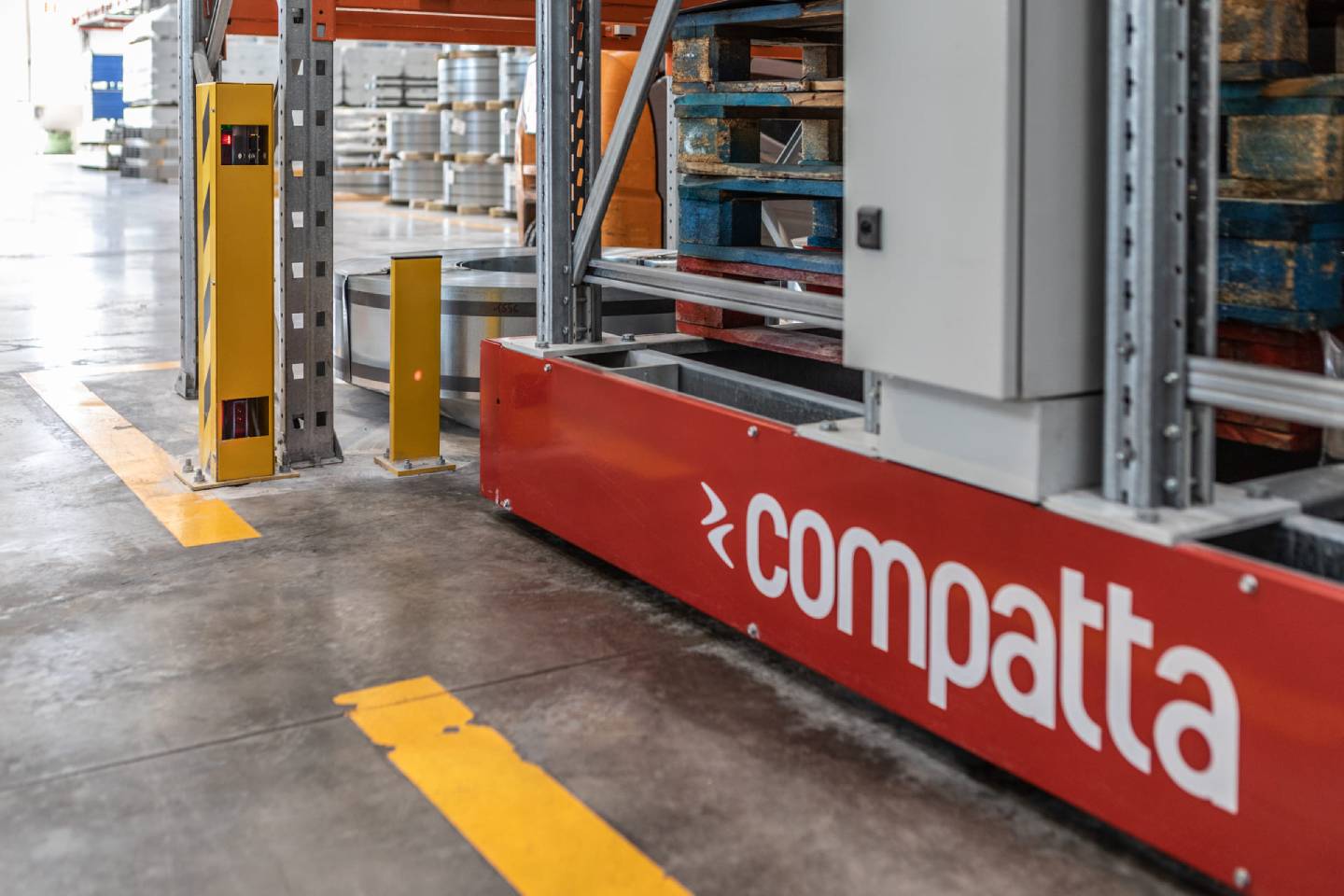

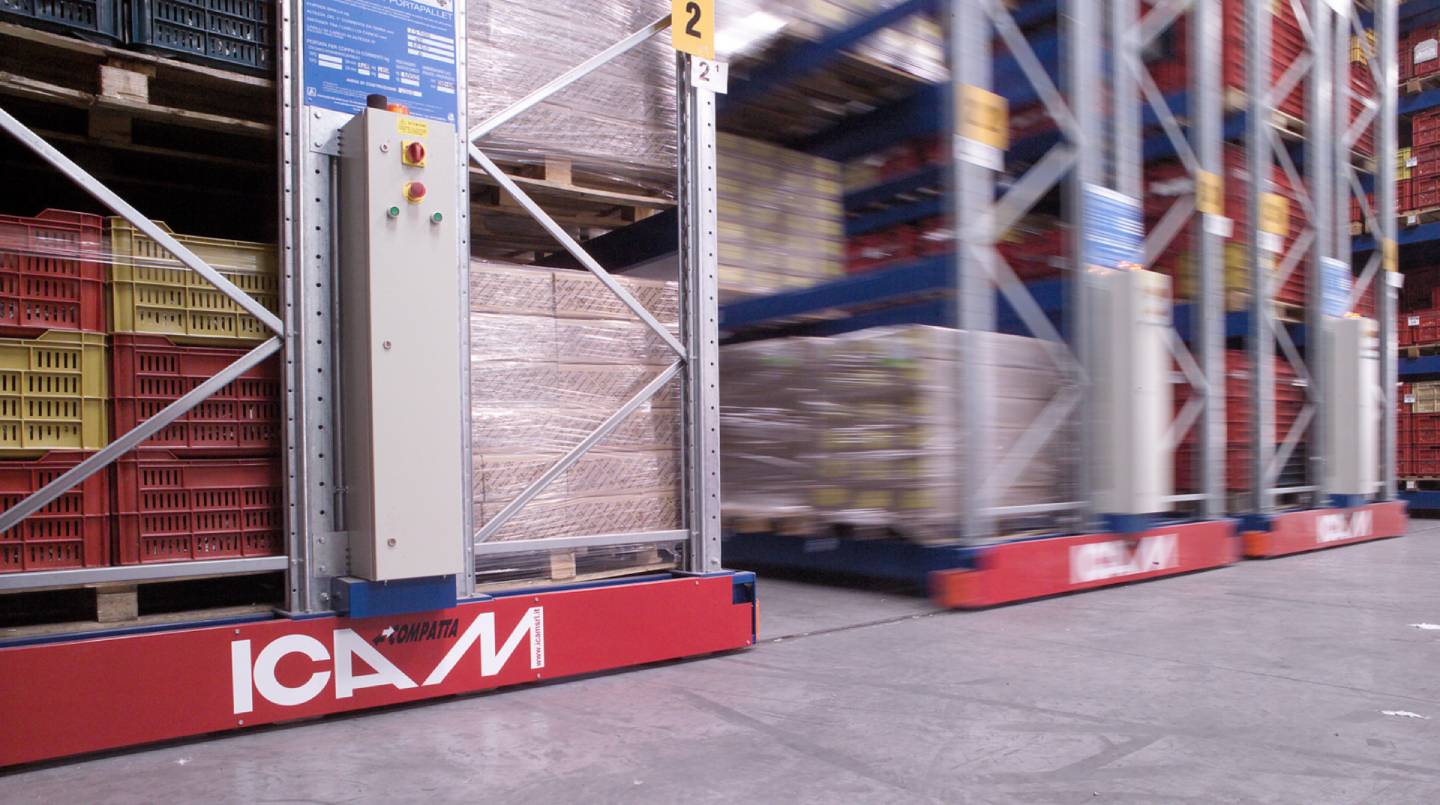

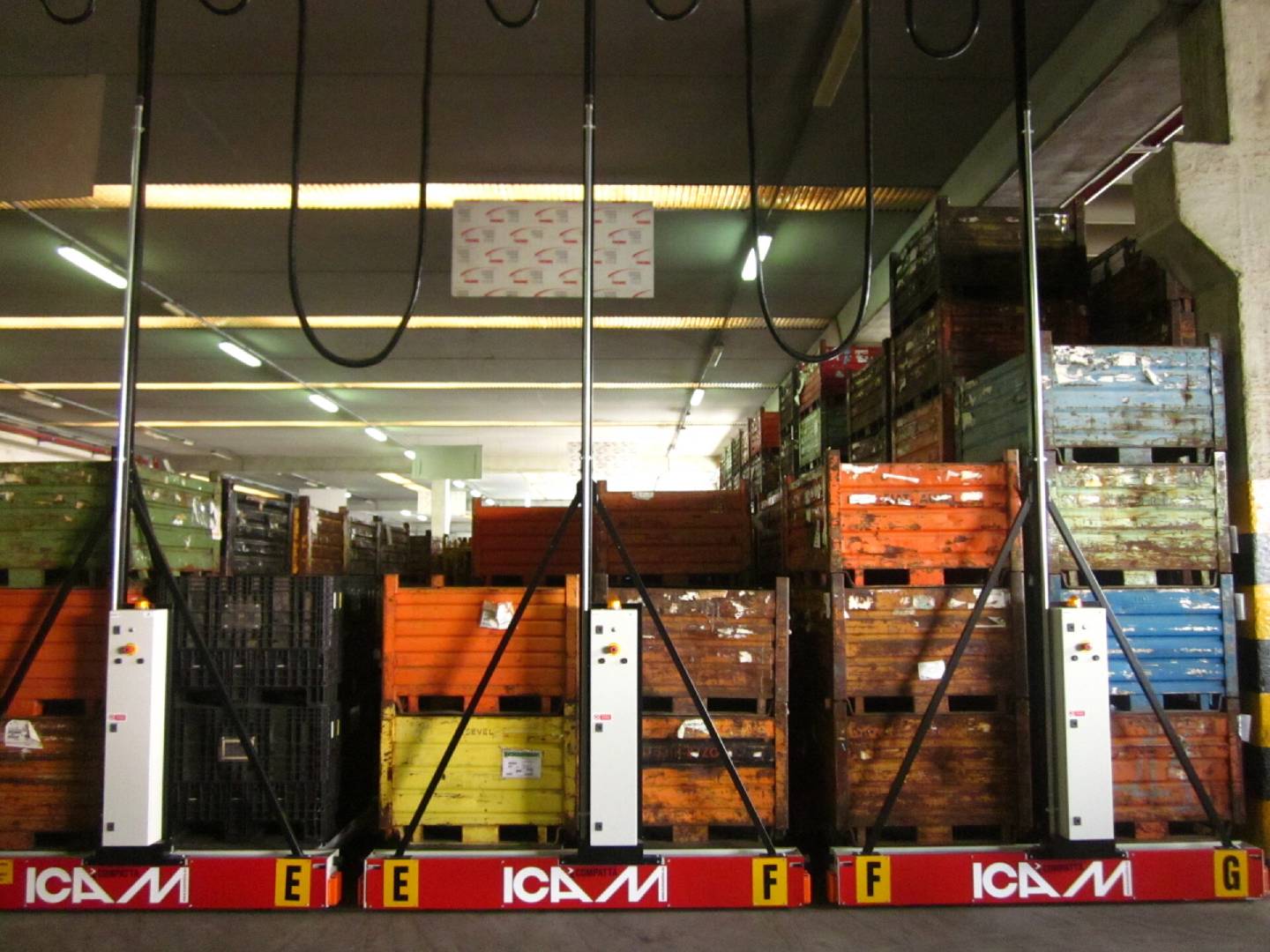

Basi mobili
Le basi mobili COMPATTA, disponibili in 4 serie (LB, MS, ML, MR) con configurazione a 2 o 4 ruote, coprono portate da 400 fino a 1.200 tonnellate per base. La lunghezza è configurabile da 2 a 75 metri, con velocità di traslazione fino a 7,2 m/min. Tutte le serie montano rotaie di guida Burback A45 con finitura anticorrosiva Sendzimir di serie.
Scaffalature

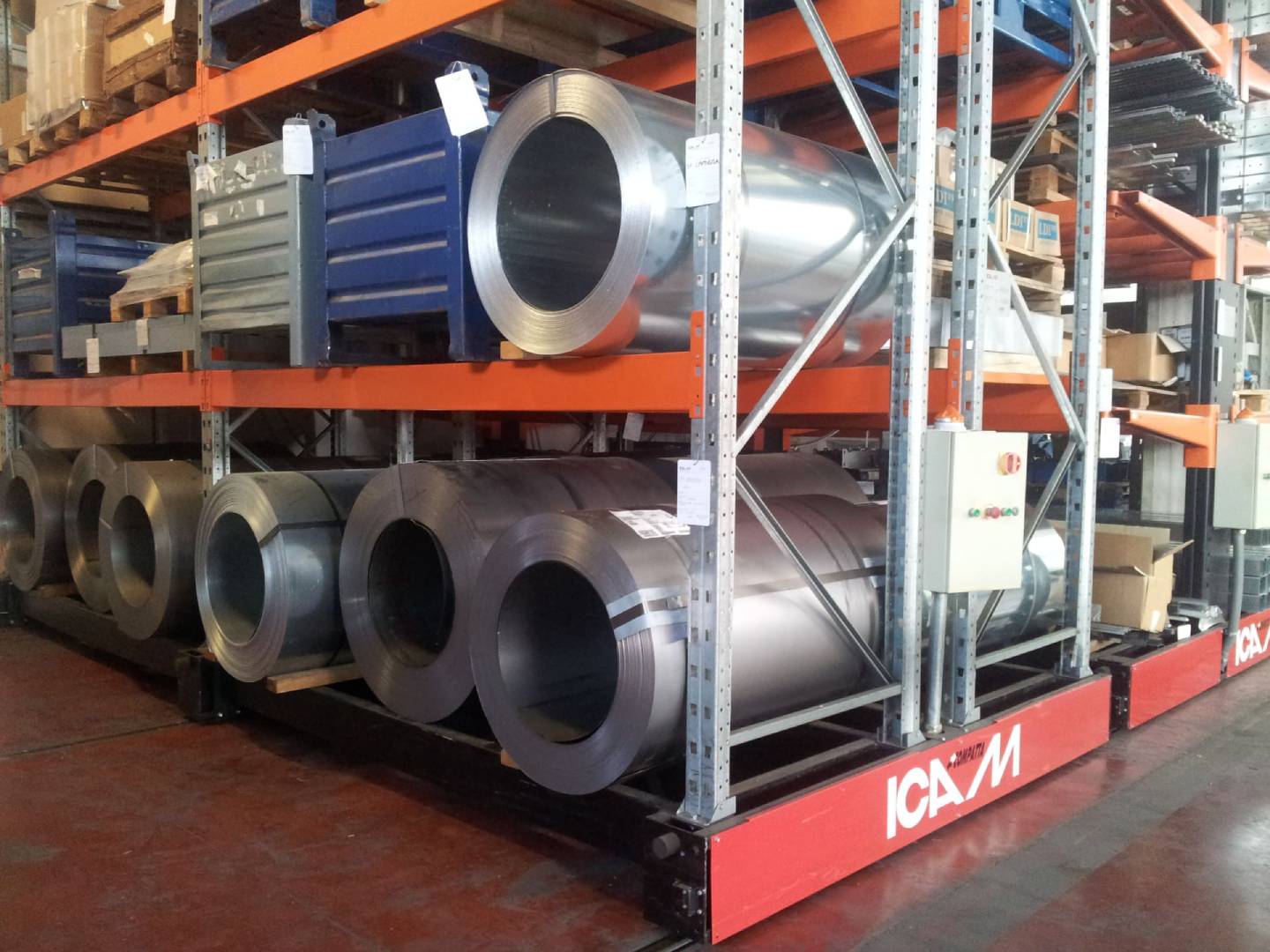

Sulle basi mobili COMPATTA si montano scaffalature di qualsiasi tipologia, portapallet, cantilever e scaffalature a piani, nuove o già presenti in magazzino. L’altezza del primo livello di carico è 310 mm per le basi porta pallet, compatibile con transpallet manuali, e variabile per le basi cantilever in funzione del dimensionamento della colonna.
Impianto e controllo
Un singolo quadro generale gestisce fino a 8 sotto-impianti, ciascuno composto da un massimo di 24 corridoi. Il pannello operatore PC Panel da 10″ e il radiocomando consentono la selezione del corridoio senza scendere dal carrello elevatore. Il software ICON gestisce monitoraggio, allarmi, tracciabilità e integrazione nativa con WMS ed ERP.
| BASE MOBILE | |
| Lunghezza minima (mm) | 2.000 |
| Lunghezza massima (mm) | 75.000 |
| Altezza 1° livello di carico (mm) | 310 – scaffalatura porta pallet) variabile – scaffalatura cantilever |
| Velocità di traslazione | 3,6 ÷ 7,2 m/min |
| Rotaia di guida | Mono Scanalatura (LB) Burback A45 (MS – ML – MR) |
| Finitura anticorrosiva | Zincatura Sendzimir |
| Temperatura di esercizio | fino a -30°C |
Configurazioni
COMPATTA si adatta al tuo spazio
COMPATTA non ha una configurazione standard predefinita. Si adatta allo spazio disponibile, alla tipologia di carico e alle condizioni ambientali di installazione.

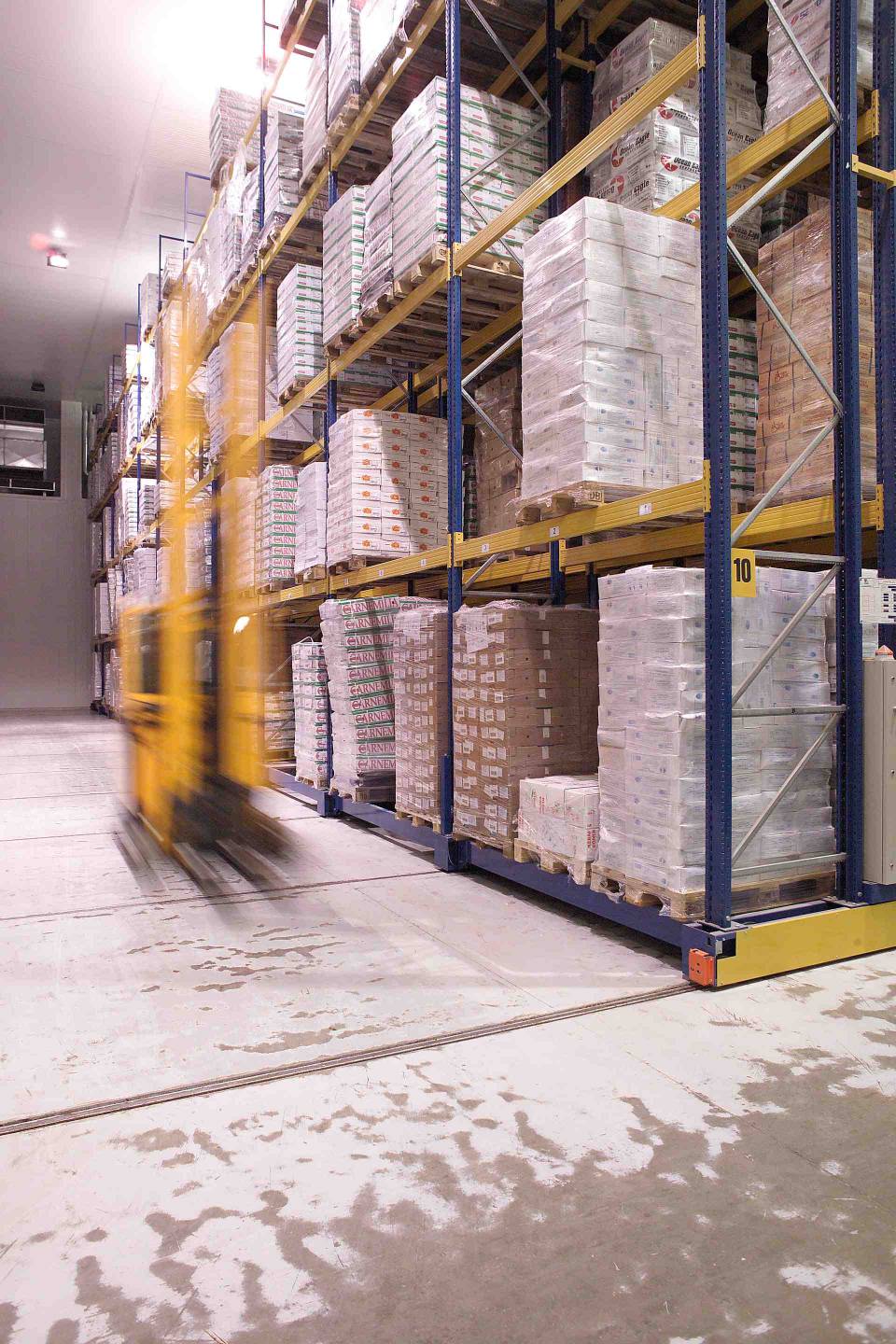

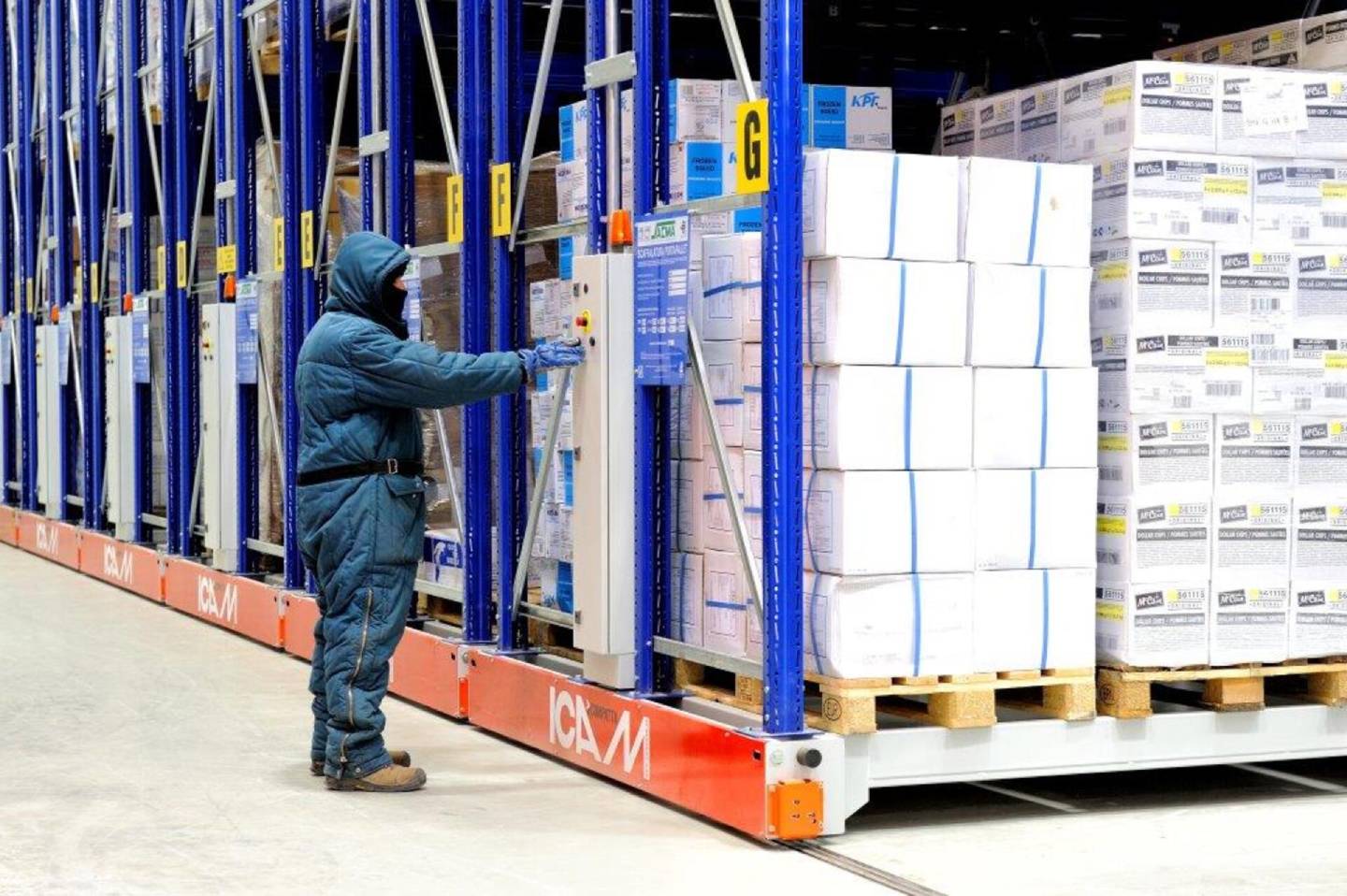

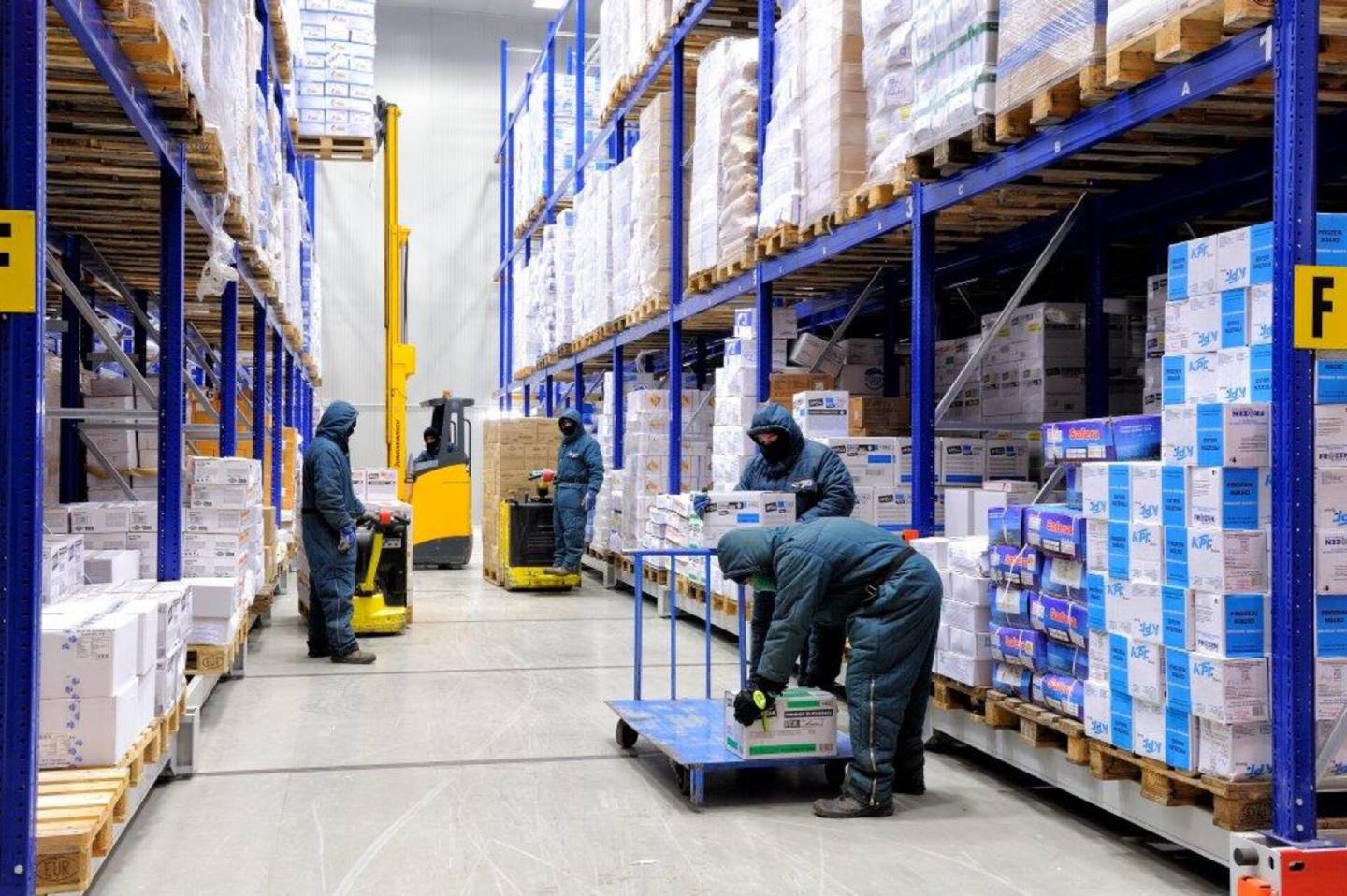

Celle frigorifere e ambienti refrigerati
Negli ambienti a temperatura controllata, ogni metro quadro di spazio vuoto ha un costo energetico diretto. COMPATTA riduce drasticamente i corridoi non necessari, preserva una temperatura uniforme eliminando le dispersioni termiche e raddoppia la capacità di stoccaggio senza ampliare la cella. Tutti i componenti (motorizzazione, quadri elettrici, cablaggi, sensori) sono standardizzati per operare fino a -30°C. Il risparmio energetico è misurabile dai primi mesi di esercizio.

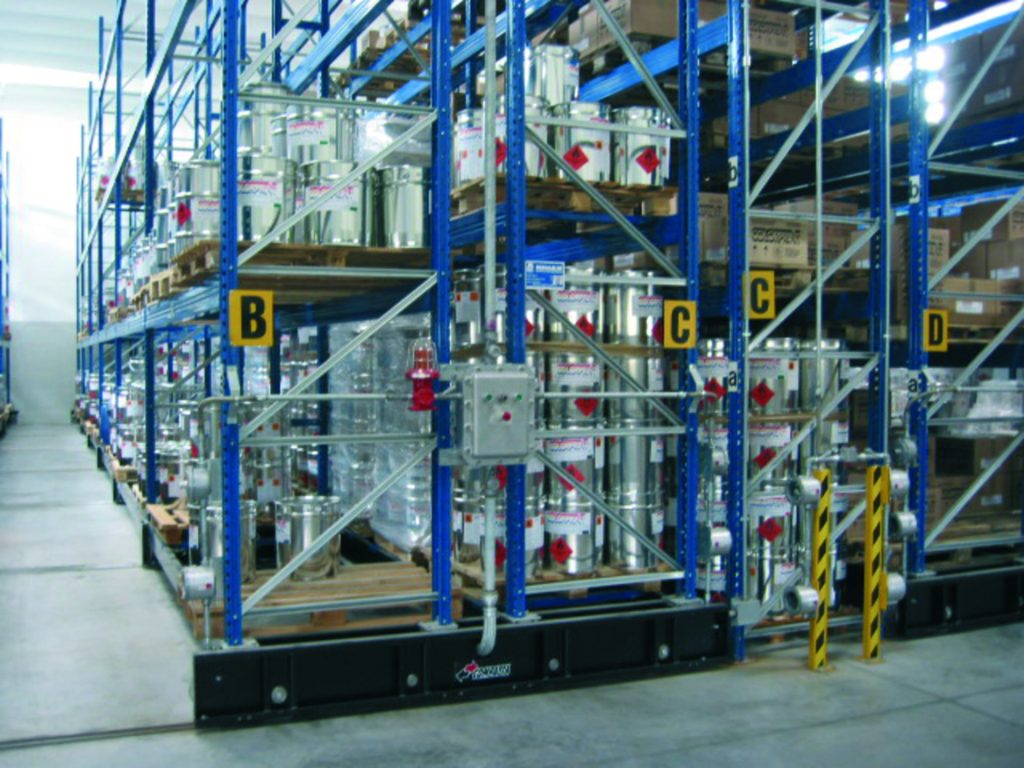

Versione antideflagrante
Per lo stoccaggio intensivo di materiali infiammabili come inchiostri, vernici, solventi e sostanze classificate come esplosive, COMPATTA è disponibile in versione antideflagrante per prevenire rischi di incendio ed esplosione.

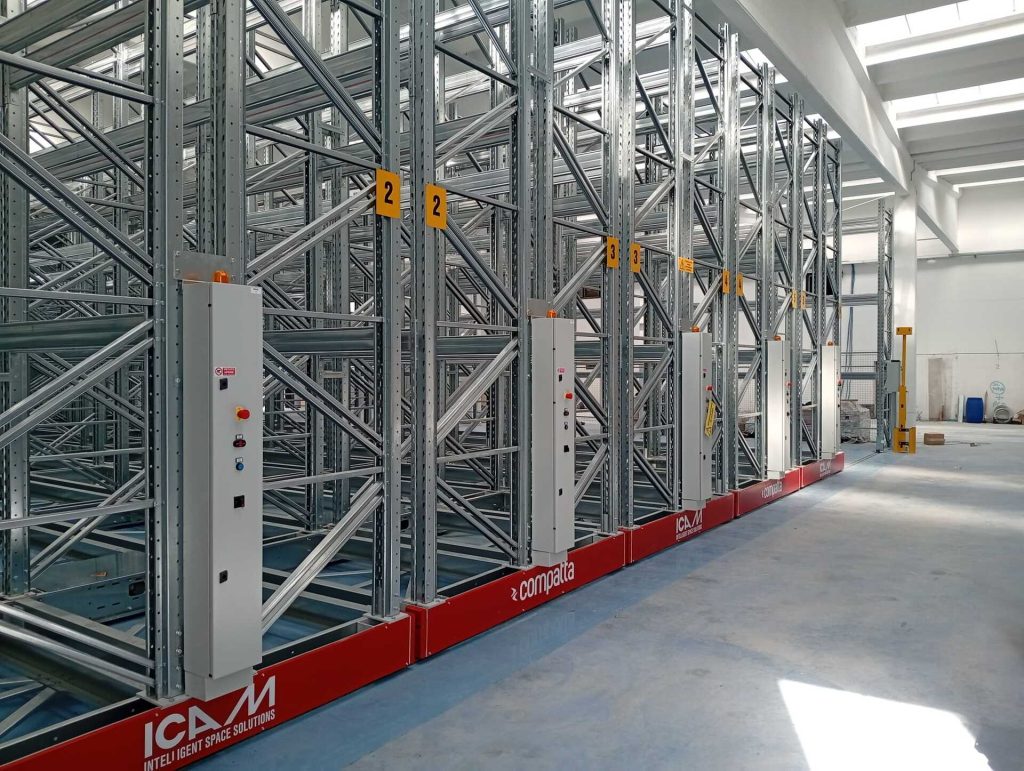

Multi-impianto nello stesso stabilimento
Quando le esigenze di stoccaggio crescono o si distribuiscono su aree diverse dello stabilimento, più impianti COMPATTA possono operare in modo coordinato sotto un unico quadro generale, che gestisce fino a 8 sotto-impianti e 24 corridoi ciascuno. Una soluzione scalabile che segue la crescita operativa senza richiedere nuove infrastrutture di controllo.
Optional

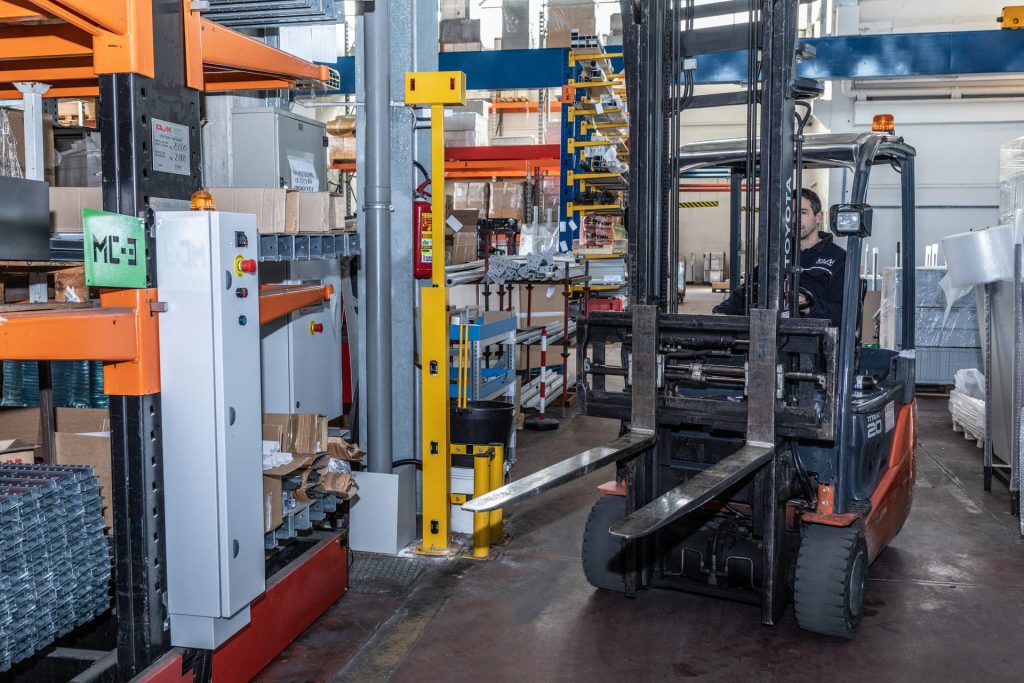

FLOW — ForkLift-Optimized Warehouse
FLOW è il sistema intelligente di rilevamento dei carrelli elevatori integrato in COMPATTA.
Rileva automaticamente l’ingresso e l’uscita dei carrelli nell’area operativa e abilita il consenso alla movimentazione delle basi solo quando il conteggio complessivo dei mezzi è pari a zero, ovvero quando l’area è certificata sgombra. In un magazzino dove carrelli elevatori e basi mobili condividono lo stesso spazio operativo, FLOW è ciò che rende possibile lavorare in sicurezza senza rallentare i flussi.
Il radiocomando non include il pulsante di consenso proprio perché questa funzione è interamente delegata a FLOW o ai pulsanti sul quadro a bordo base.
Rileva automaticamente l’ingresso e l’uscita dei carrelli nell’area operativa e abilita il consenso alla movimentazione delle basi solo quando il conteggio complessivo dei mezzi è pari a zero, ovvero quando l’area è certificata sgombra. In un magazzino dove carrelli elevatori e basi mobili condividono lo stesso spazio operativo, FLOW è ciò che rende possibile lavorare in sicurezza senza rallentare i flussi.
Il radiocomando non include il pulsante di consenso proprio perché questa funzione è interamente delegata a FLOW o ai pulsanti sul quadro a bordo base.
COMPATTA può essere dotato di diversi optional che incrementano le funzionalità dell’impianto base:

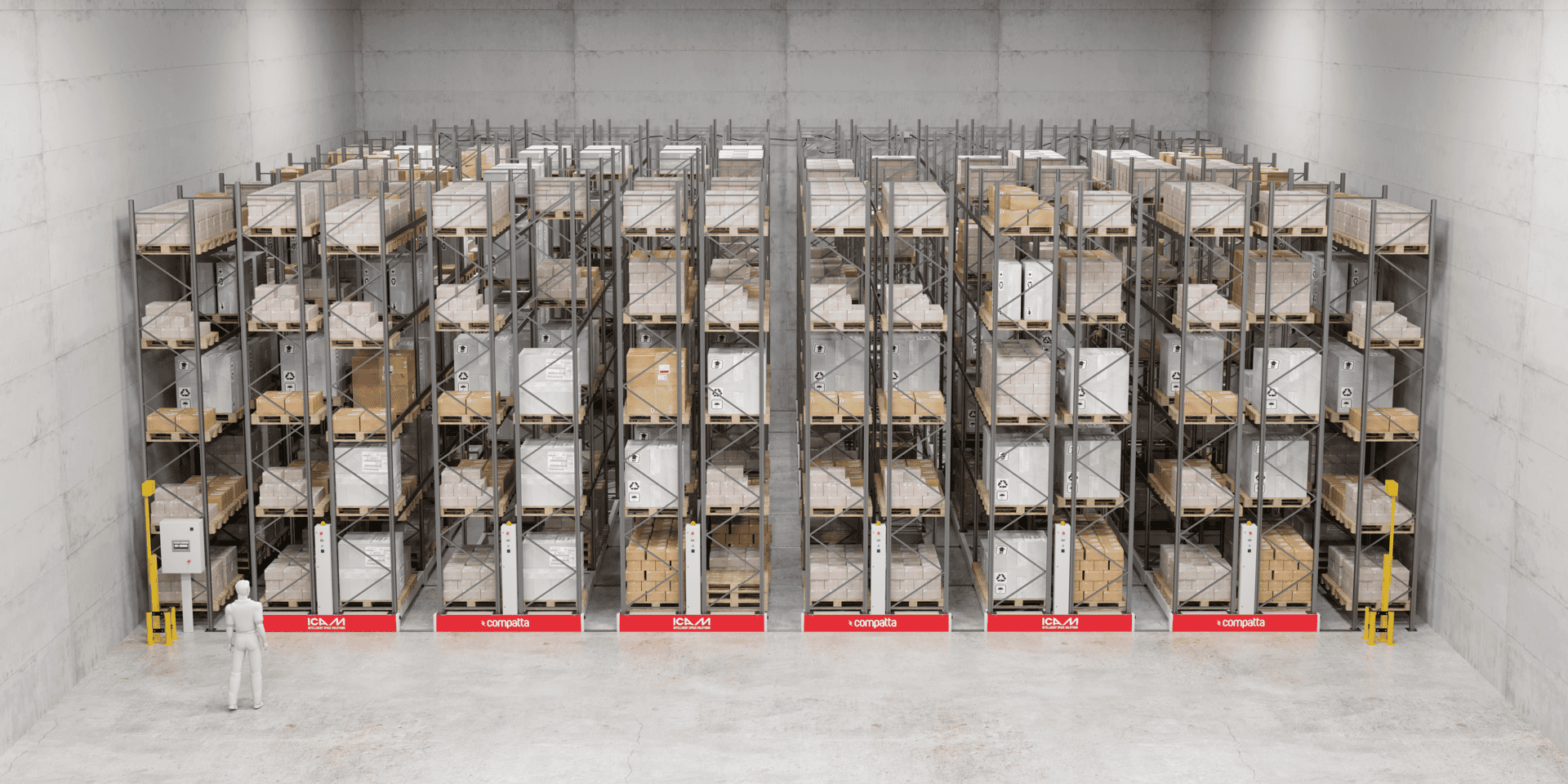

RELAX
Il sistema che distanzia in maniera uniforme le scaffalature a impianto inattivo, utile in cella frigo per la migliore areazione

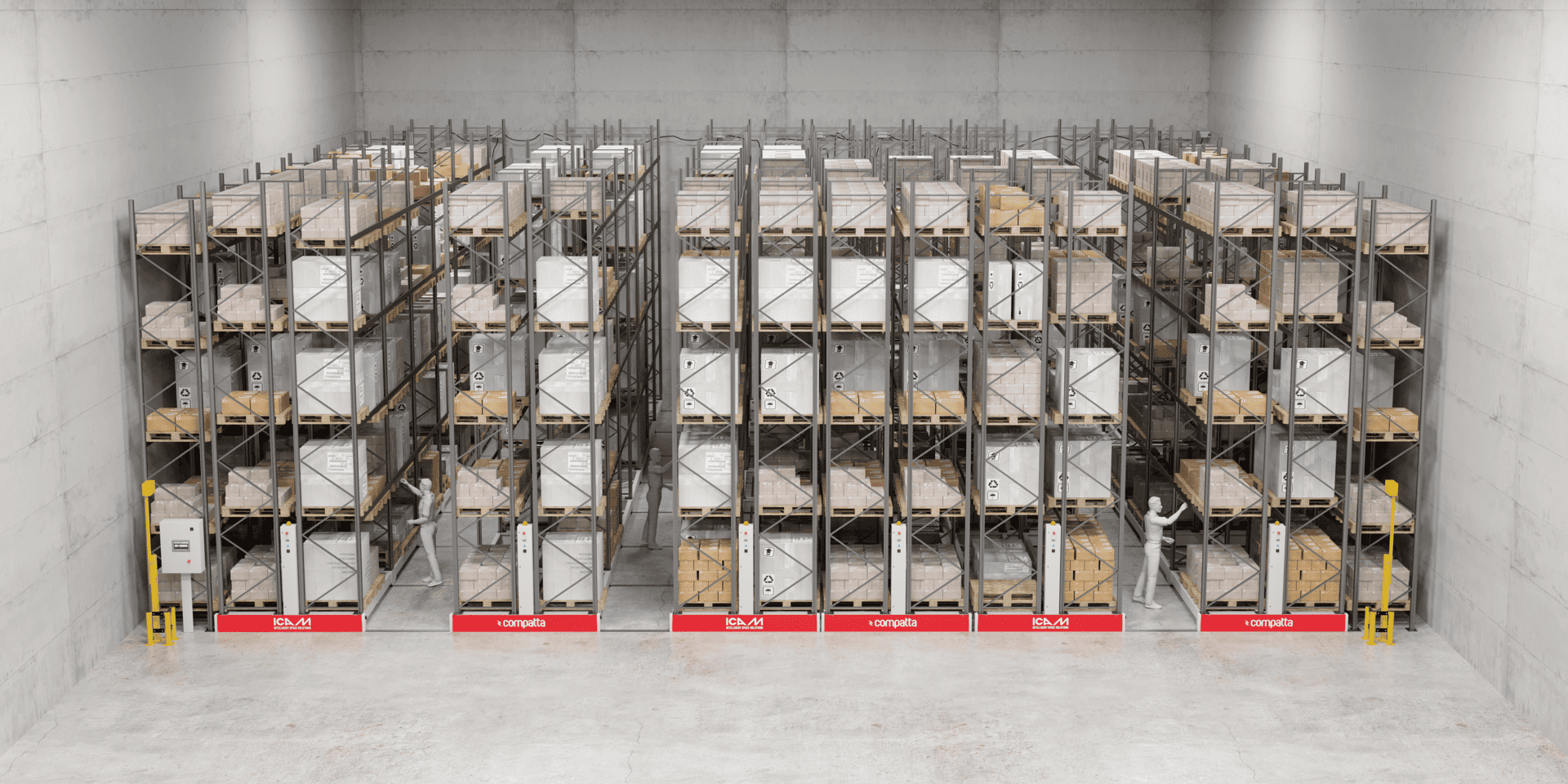

PICKING
Sistema per l’apertura simultanea di più corridoi utile in contesti di picking manuale
Download documenti
Scarica la documentazione tecnica dedicata al sistema COMPATTA per approfondire caratteristiche, configurazioni e prestazioni del prodotto.
COMPATTA è la soluzione ideale per:
-
Lavorazioni metalliche
-
Packaging & stampa flexo
-
Food & Beverage
-
Infissi & Serramenti
-
Edilizia & Costruzioni
-
Arredamento
Vuoi ottimizzare il tuo magazzino con un sistema compattabile?
Ogni progetto COMPATTA inizia con un sopralluogo: misuriamo lo spazio, analizziamo i flussi e calcoliamo il guadagno di capacità reale. Dati concreti sul tuo magazzino, prima di qualsiasi decisione.
