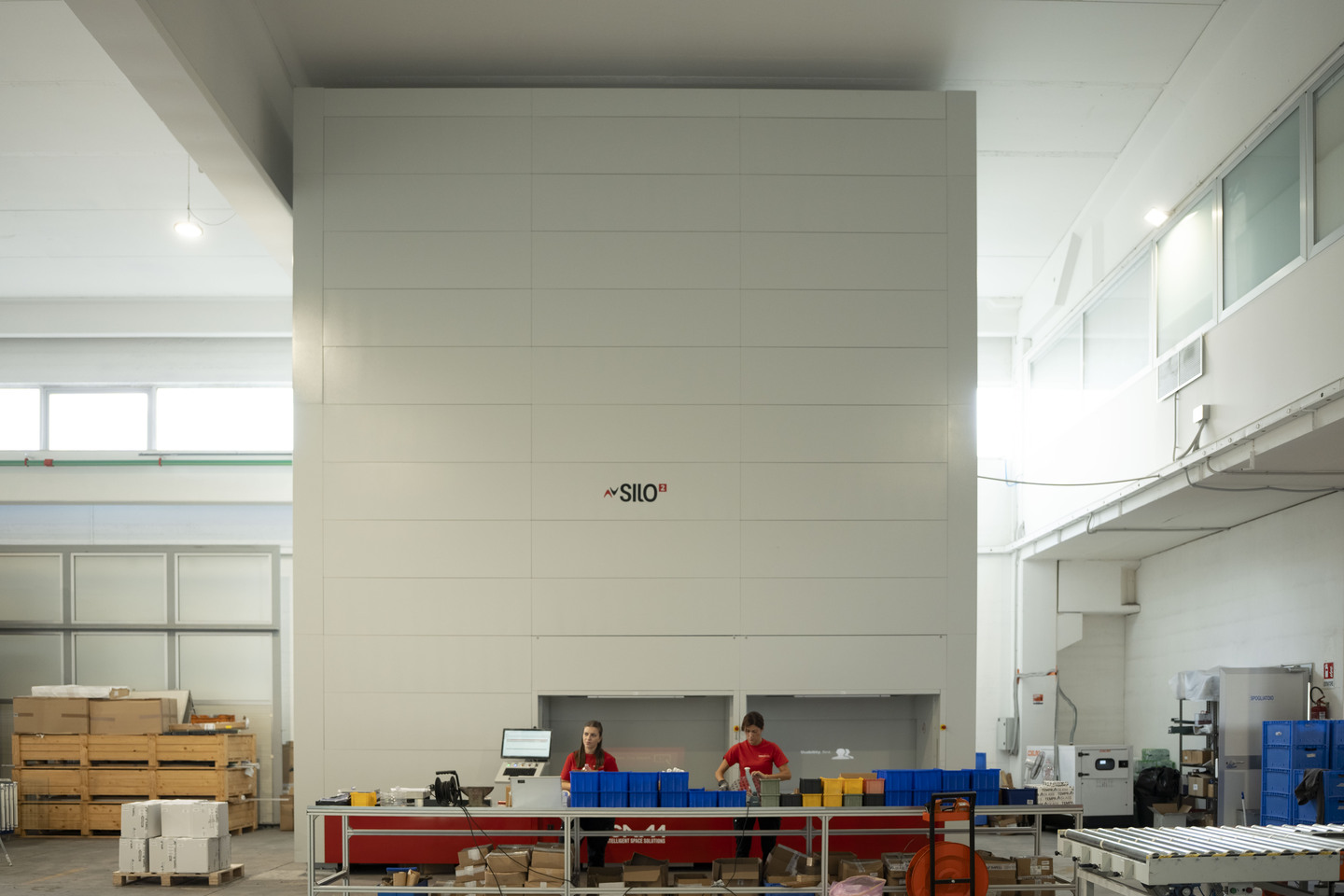

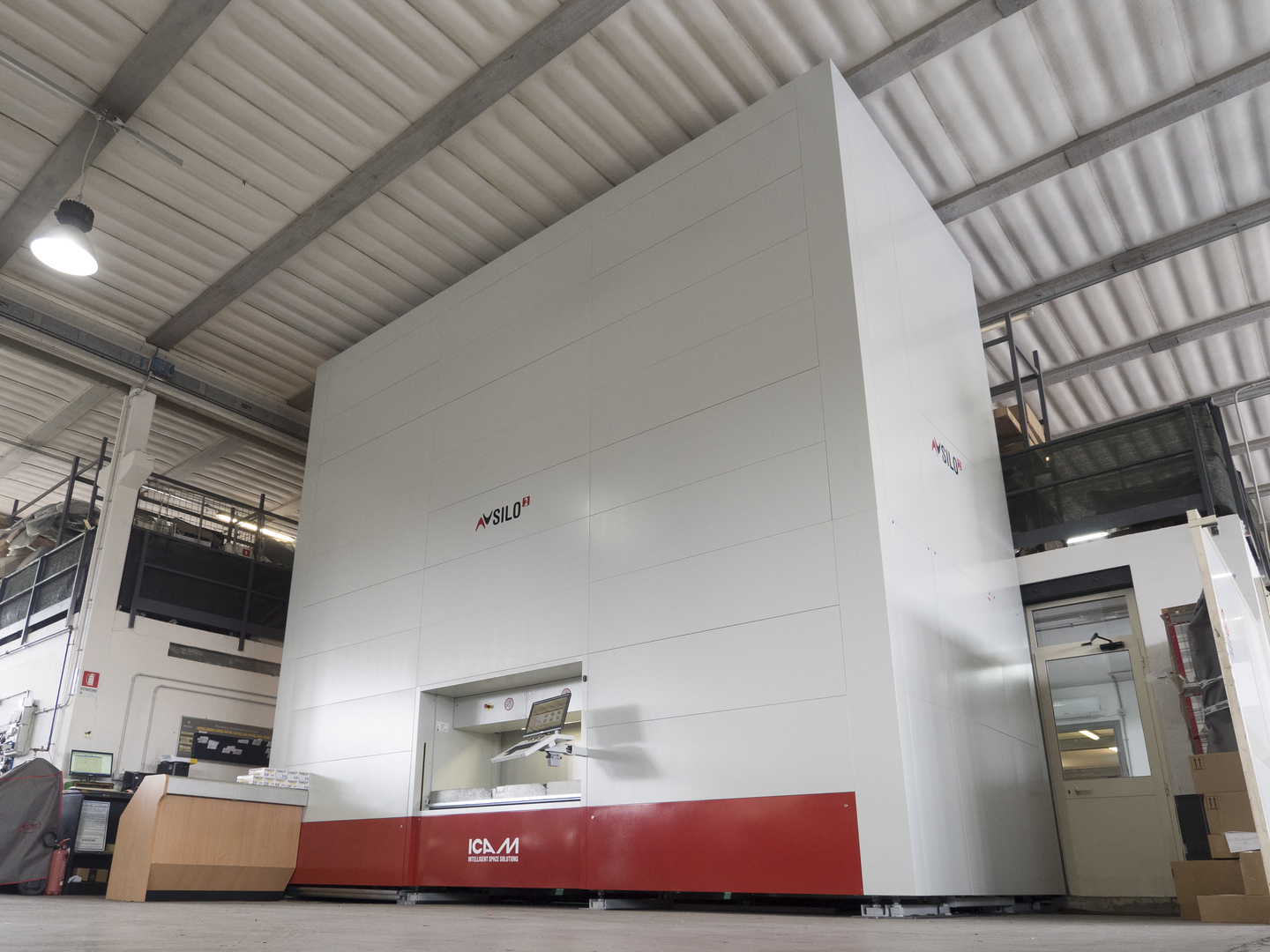

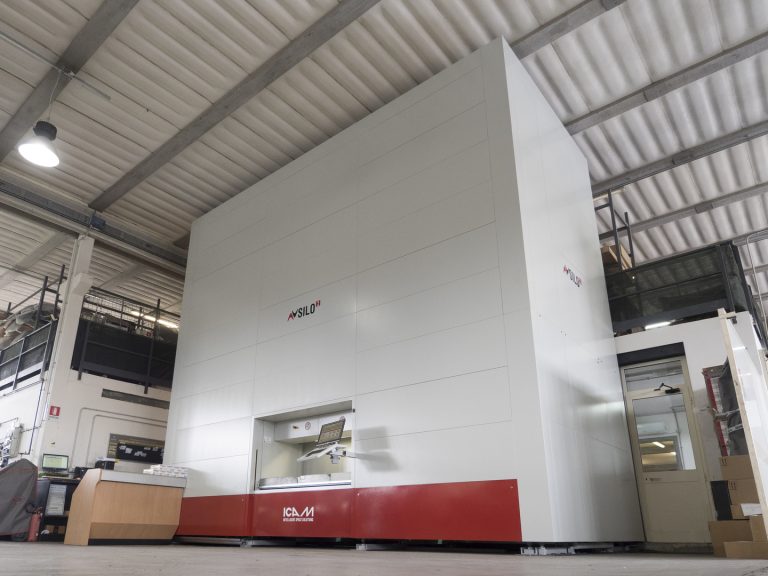

SILO² — Il magazzino verticale multicolonna
+80% di spazio recuperato a pavimento
Il magazzino automatico verticale con oltre un miliardo di configurazioni possibili di serie, progettato sulle tue esigenze reali.
Il sistema di stoccaggio automatico verticale flessibile e modulare
da 2 a 7
colonne di stoccaggio
da 1 a 8
baie di prelievo e deposito per macchina
120
dimensioni vassoi disponibili
1.000kg/m²
portata specifica vassoio

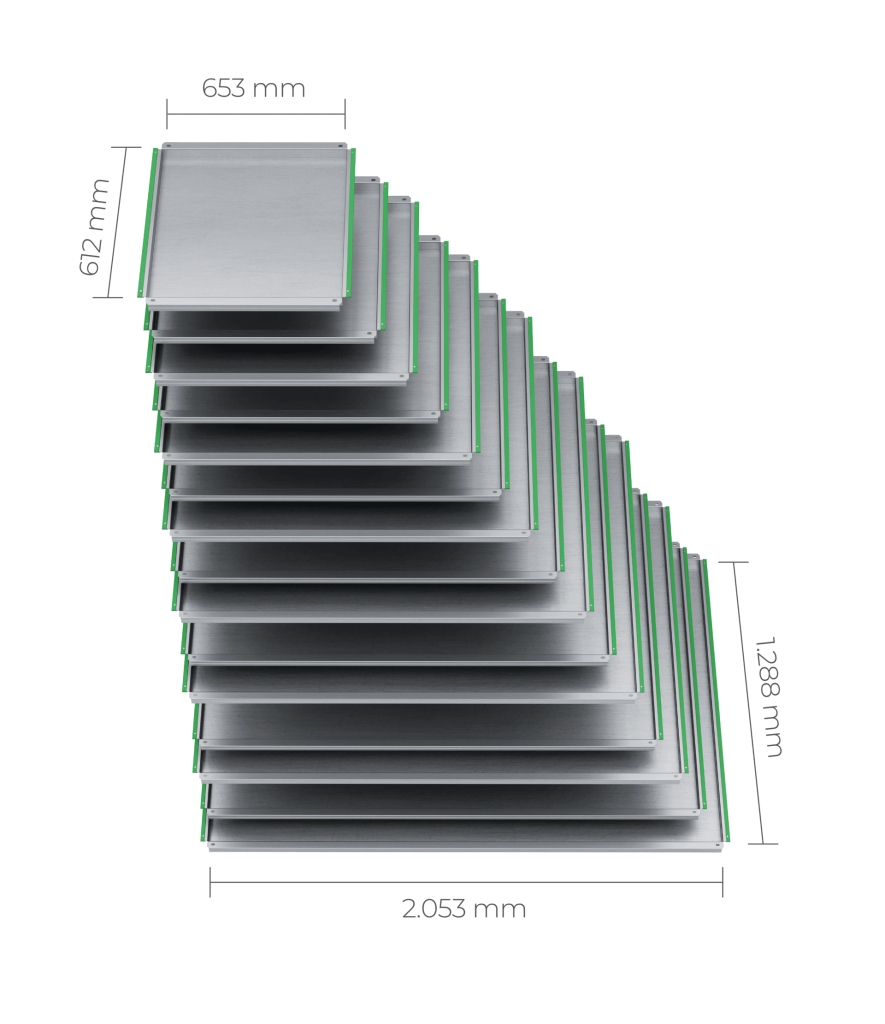

SILO², il magazzino verticale con 120 dimensioni di vassoio
120 configurazioni dimensionali di vassoio, portata fino a 400 kg, portata specifica fino a 1.001 kg/m². Spondine, separatori e contenitori rendono ogni vassoio riconfigurabile nel tempo in funzione dei materiali da gestire: dai ricambi e componenti elettronici agli stampi e matrici, nello stesso impianto.
Perché SILO² è diverso da qualsiasi altro magazzino verticale automatico?
Ogni SILO² è progettato sulle reali esigenze di spazio, materiali da gestire e processi, con i tempi e l’affidabilità di un prodotto industriale.
-
MODULARE
Da 2 a 7 colonne di stoccaggio, altezza massima standard 15 metri. Ogni SILO² si dimensiona sull’esatto spazio disponibile con oltre un miliardo di configurazioni possibili di serie.
-
ADATTABILE
120 dimensioni di vassoio disponibili, portata fino a 400 kg e portata specifica fino a 1.001 kg/m². Spondine, separatori e contenitori consentono di organizzare articoli di qualsiasi forma e peso: una flessibilità che rende SILO² unico
-
CONFIGURABILE
Installabile indoor, outdoor, in locali interrati, su più livelli o in vano montacarichi. Da 1 a 8 baie per macchina, posizionabili in modo affiancato, contrapposto o su livelli differenti per servire più reparti dallo stesso impianto.
-
PERFORMANTE
Il principio merce all’uomo elimina i percorsi inutili: è il vassoio a raggiungere l’operatore in baia. Il dispositivo di prelievo si muove simultaneamente su 3 assi riducendo i tempi ciclo senza attese tra una missione e la successiva.
-
INTELLIGENTE
ICON, il software proprietario ICAM, ottimizza l’allocazione dei materiali con classificazione ABC, frequenza di prelievo e fornitore: gli articoli più movimentati sono sempre nelle posizioni più accessibili. Il risultato: tempi di accesso ridotti, densità di stoccaggio massimizzata, tracciabilità completa su ogni operazione.
-
VERIFICATO SISMICAMENTE
Ogni SILO² è verificato sismicamente in funzione della portata reale del cliente: da 100 a 400 kg per vassoio, senza sovradimensionamenti strutturali inutili. SILO² è l’unico magazzino verticale automatico sul mercato a offrire la verifica antisismica di serie, calibrata sulle reali esigenze di carico, non sul massimo strutturale.
ICON, la componente intelligente di SILO²
ICON è il software proprietario ICAM che governa l’intera operatività di SILO²: gestione utenti e autorizzazioni, classificazione ABC per ottimizzare l’allocazione di vassoi e materiali, coordinamento di aree a terra e installazioni multi-macchina con tracciab
Tutti i dettagli di SILO²
Come funziona

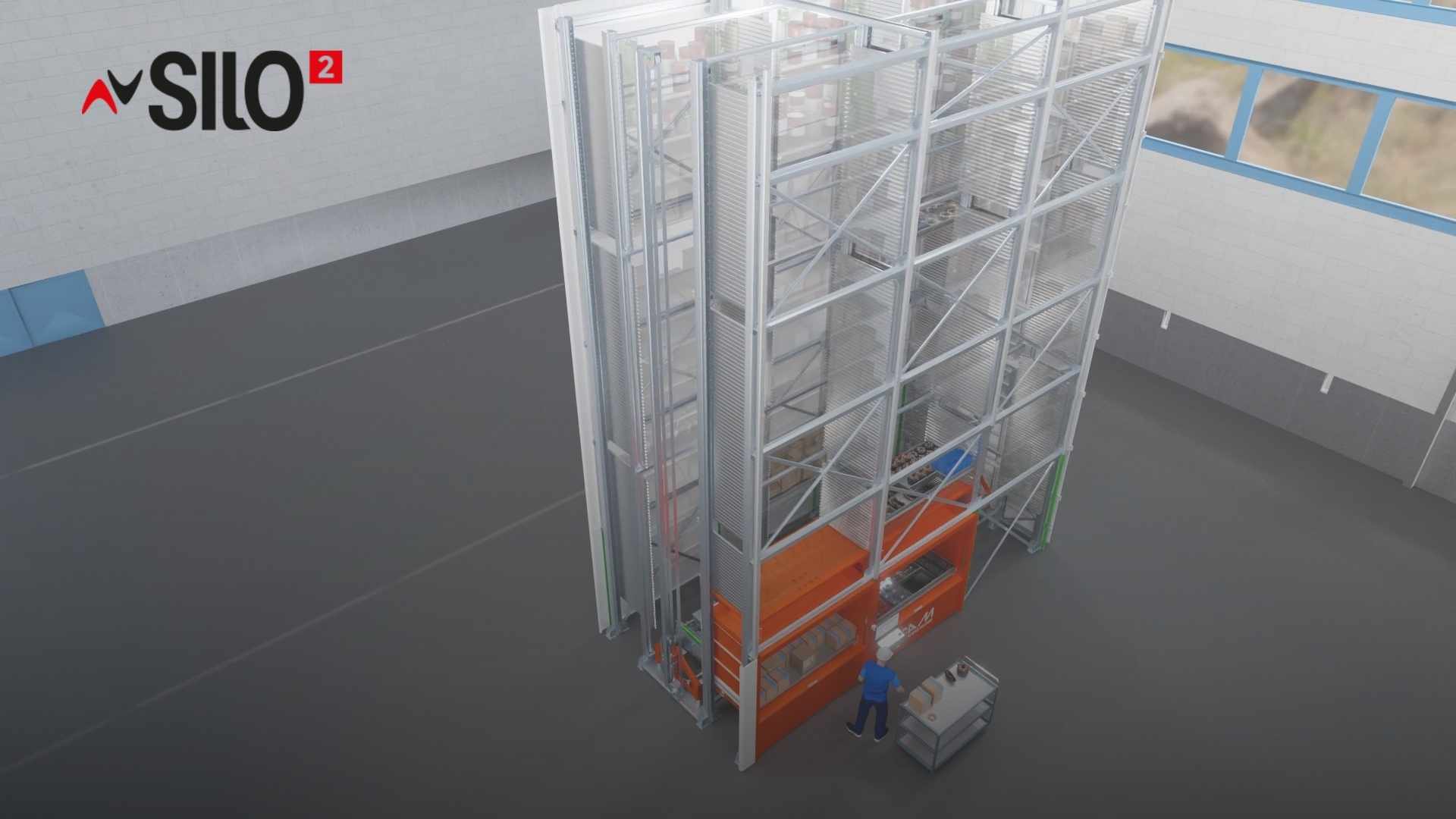

SILO² è un magazzino verticale automatico a vassoi traslanti basato sul principio merce all’uomo. La struttura è composta da due colonne di stoccaggio contrapposte con un elevatore al centro: il dispositivo di prelievo si muove simultaneamente sui tre assi (verticale Y, orizzontale X e deposito Z) per portare il vassoio corretto in baia nel minor tempo possibile. Il funzionamento avviene tramite PC a bordo macchina o da qualsiasi dispositivo mobile sul quale è installato ICON, il software di gestione ICAM.
Tutto il processo è governato da ICON: dall’autenticazione dell’operatore alla selezione del materiale, dal calcolo della sequenza ottimale di missioni alla registrazione di ogni operazione. Con IRIDE, la baia diventa una postazione di lavoro guidata e interattiva: luce colorata sul comparto esatto, dashboard digitale con articolo e quantità, pulsantiera integrata per gestire ogni fase senza allontanarsi dalla postazione.
-
01
Step 1: Login operatore
Badge RFID, magnetico o credenziali su PC console touch screen in prossimità della baia. Accesso tracciato, autorizzazioni per profilo attive dal login. -
02
Step 2: Ricerca e selezione articoli o evasione lista precompilata
Ricerca per codice o descrizione, lista precaricata o integrazione automatica da WMS/ERP via ICON. Il sistema calcola la sequenza ottimale di missioni. -
03
Step 3: Movimento automatico del dispositivo di prelievo
L’elevatore si muove sui tre assi simultaneamente verso la posizione del vassoio richiesto. La movimentazione integrata riduce i tempi ciclo ed elimina sequenze separate. -
04

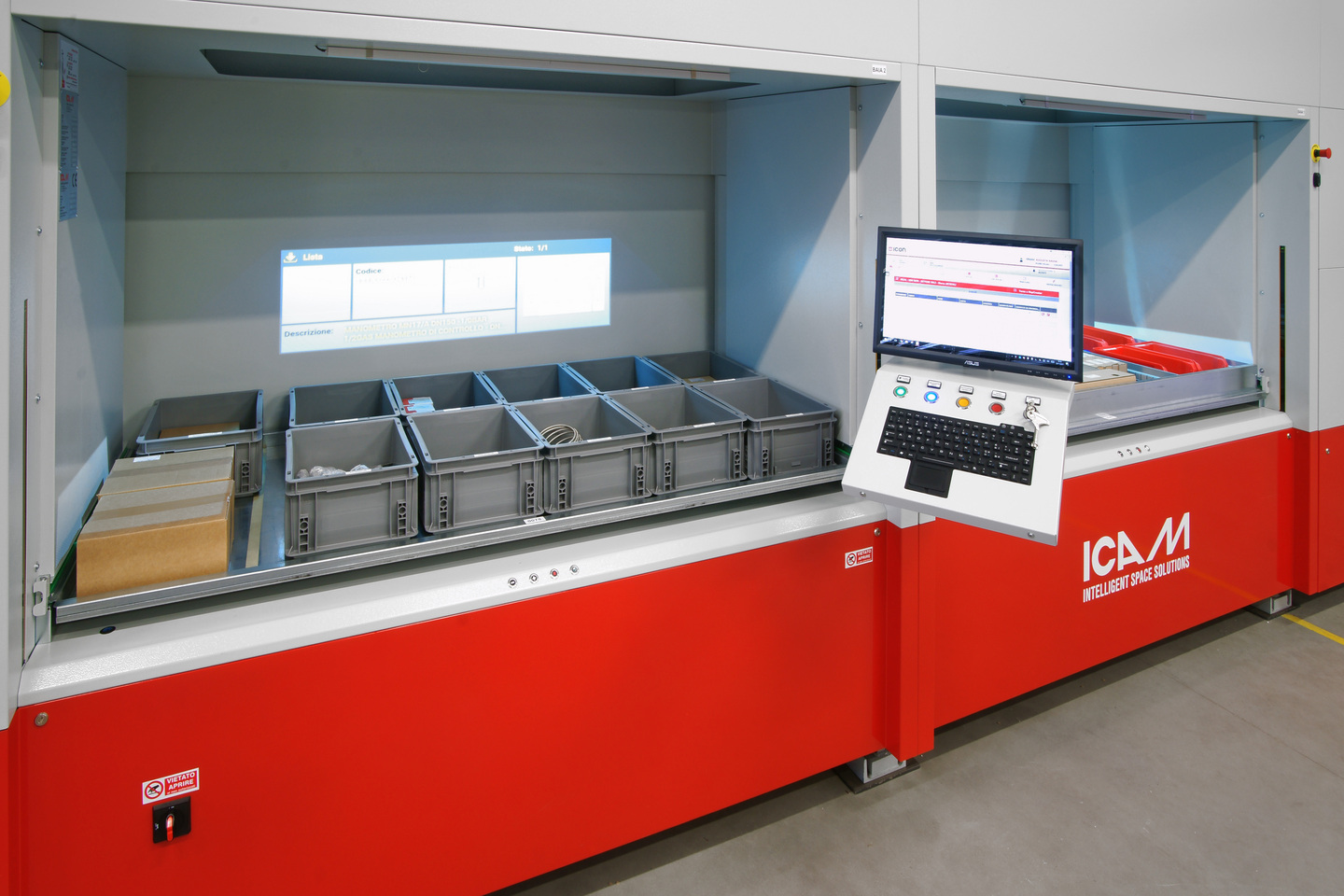

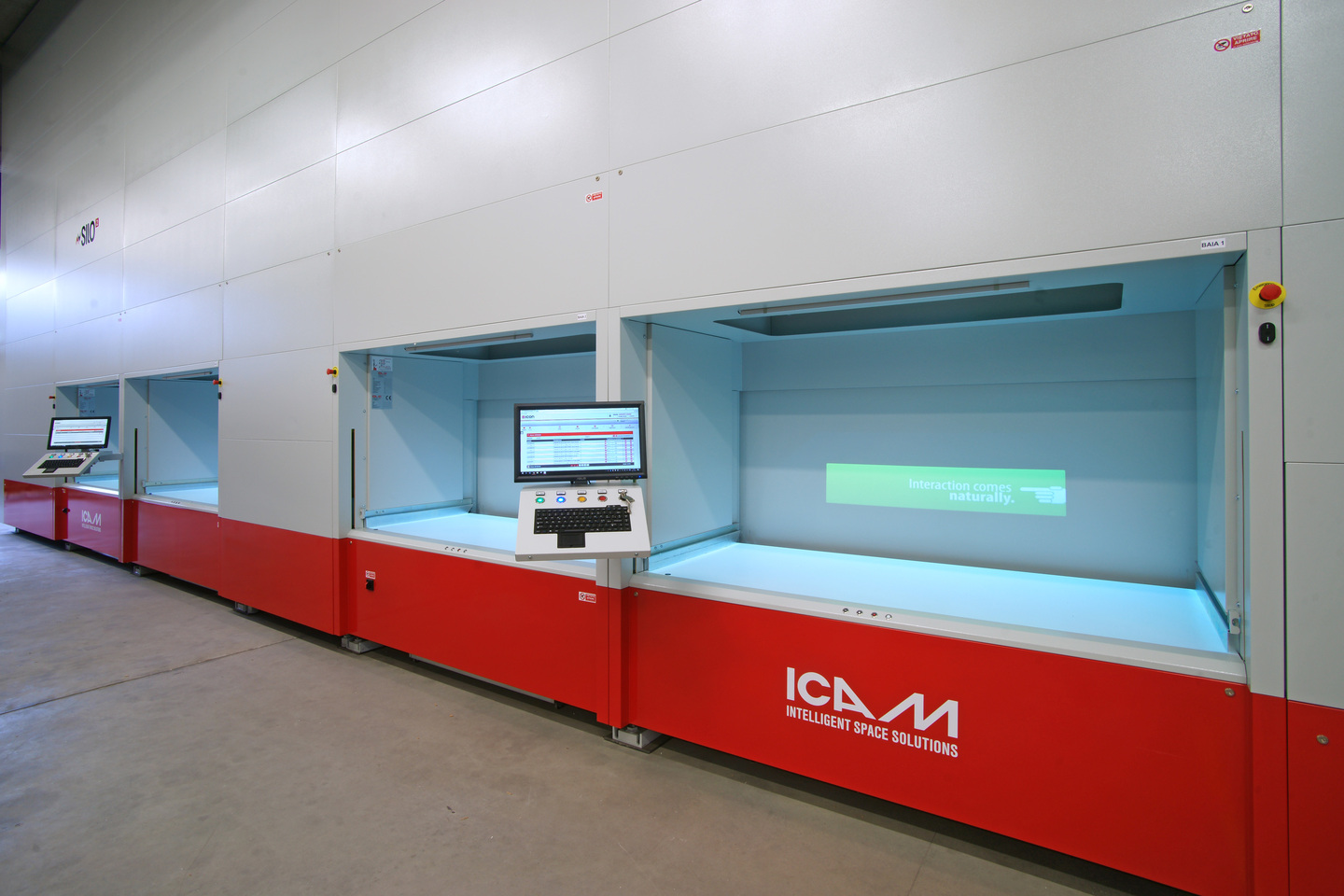

Step 4: Arrivo del vassoio in baia
Sportello automatico a scorrimento verticale aperto, barriere fotoelettriche multi-raggio attive. Con IRIDE: luce colorata sul comparto esatto, dashboard con articolo e quantità in tempo reale. -
05

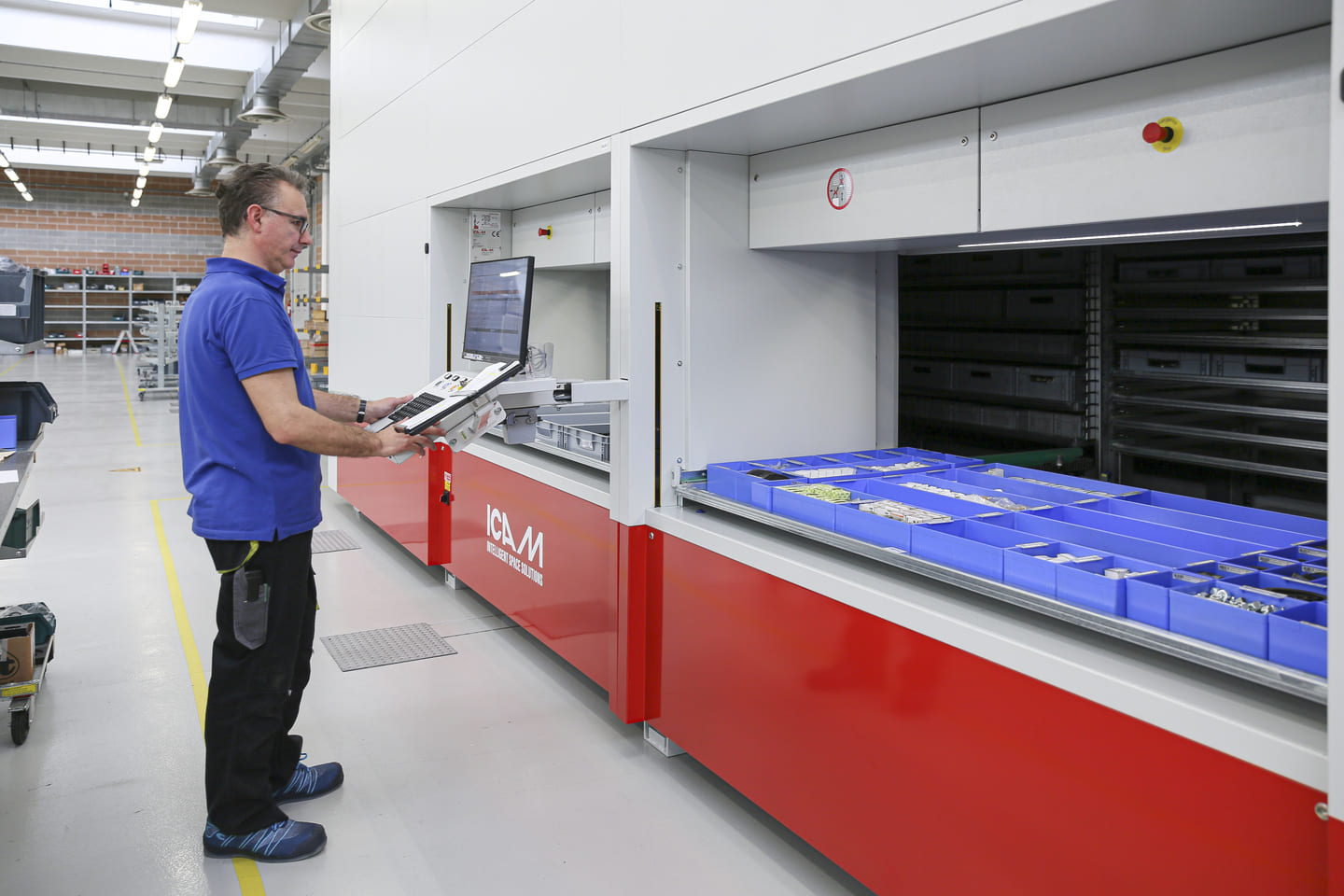

Step 5: Prelievo o deposito del materiale
Operazione ad altezza ergonomica, in sicurezza. La baia estraibile consente il prelievo di materiali pesanti con sistemi servo-assistiti o carrello elevatore. -
06
Step 6: Logout a fine attività
Ogni operazione registrata in ICON. Il vassoio rientra nella posizione ottimale calcolata dalla classificazione ABC. Stock aggiornato in tempo reale.
Scheda tecnica
Struttura e modularità
SILO² è configurabile da 2 a 7 colonne di stoccaggio con altezza da 2,8 a 15 metri standard. La struttura è verificata sismicamente di serie e progettata per installazioni indoor ed esterne.
Vassoi
Disponibili in 120 configurazioni dimensionali. La portata massima è selezionabile da 100 a 400 kg in fase di offerta in funzione dei materiali da gestire, con portata specifica fino a 1.001 kg/m². Spondine, separatori e contenitori consentono la suddivisione interna riconfigurabile nel tempo.
Macchina
Le dimensioni variano in funzione del numero di colonne e della larghezza dei vassoi scelti. La portata massima per colonna è di 70 t. La tabella di configurazione completa è disponibile nel catalogo tecnico.
Performance
Il throughput varia in funzione della versione e della distribuzione dei materiali nelle colonne. Con classificazione ABC ottimizzata si raggiungono i valori massimi indicati.
| Vassoio | ||
| Portata massima | 400 kg | |
| Larghezza utile | 653 ÷ 2.053 mm | |
| Profondità utile | 612 / 707 / 802 / 897 / 1.003 / 1.098 / 1.193 / 1.288* mm | |
| Altezza | 41 mm | |
| Altezza massima di carico | 675 mm | |
| Incremento del passo di posizionamento | 50 mm (configurazione fissa e automatica) | |
| Spazio minimo tra vassoi | 100 mm | |
| Macchina | ||
| Portata massima per colonna | 70 t | |
| Larghezza | 2.167 ÷ 7.217 mm | |
| Profondità | 2.433 ÷ 4.479 mm | |
| Altezza | 2.800 ÷ 15.000 mm | |
| Numero di colonne | 2 ÷ 7 | |
| Incremento in altezza | 100 mm | |
| Temperatura ambiente di esercizio | 0 ÷ 40°C | |
| Umidità relativa | 50 ÷ 85%** | |
| Versioni | ECO | FAST |
| Numero di vassoi / ora | 53 ÷ 75 | 72 ÷ 87 |
| Potenza installata | 11 kW | 14 kW |
* La profondità pari a 1.288 mm è disponibile solo per macchine larghe sino a 5,5 m
** Su richiesta, è possibile dotare la macchina di componenti capaci di sopportare condizioni climatiche oltre il limite indicato
Configurazione
SILO² non ha una configurazione standard. Si installa dove serve, nella direzione che serve, su quanti livelli servono.

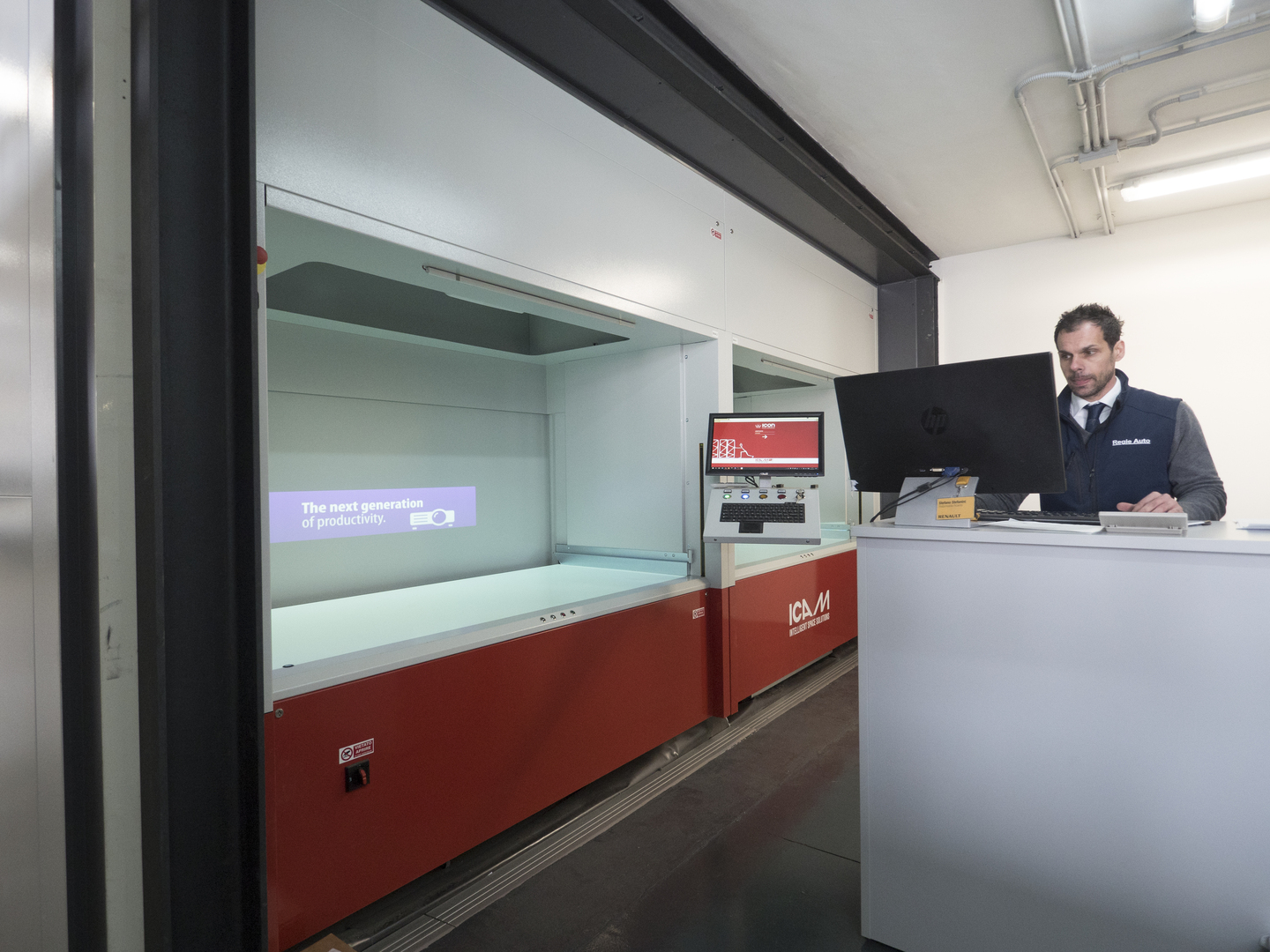

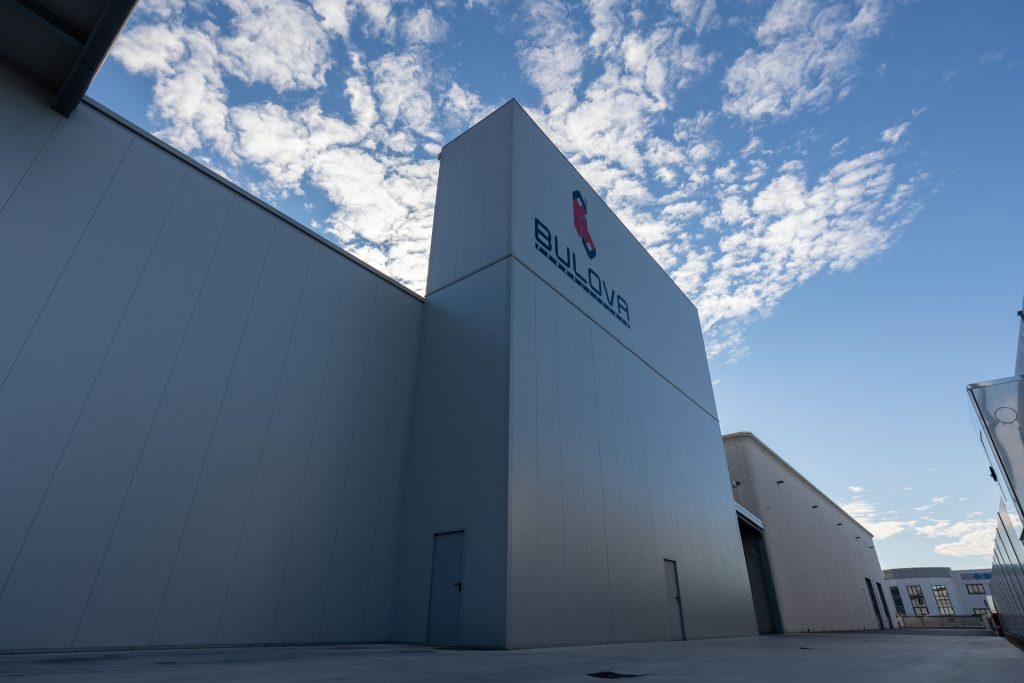

Installazione outdoor
Quando la superficie interna è strategica per linee produttive, macchinari o aree di assemblaggio, SILO² si installa all’esterno dello stabilimento grazie alla struttura chiusa con pannelli coibentati. Le baie di prelievo e deposito restano accessibili dall’interno: più spazio produttivo, senza espandere l’edificio e senza interventi murari invasivi e costosi.

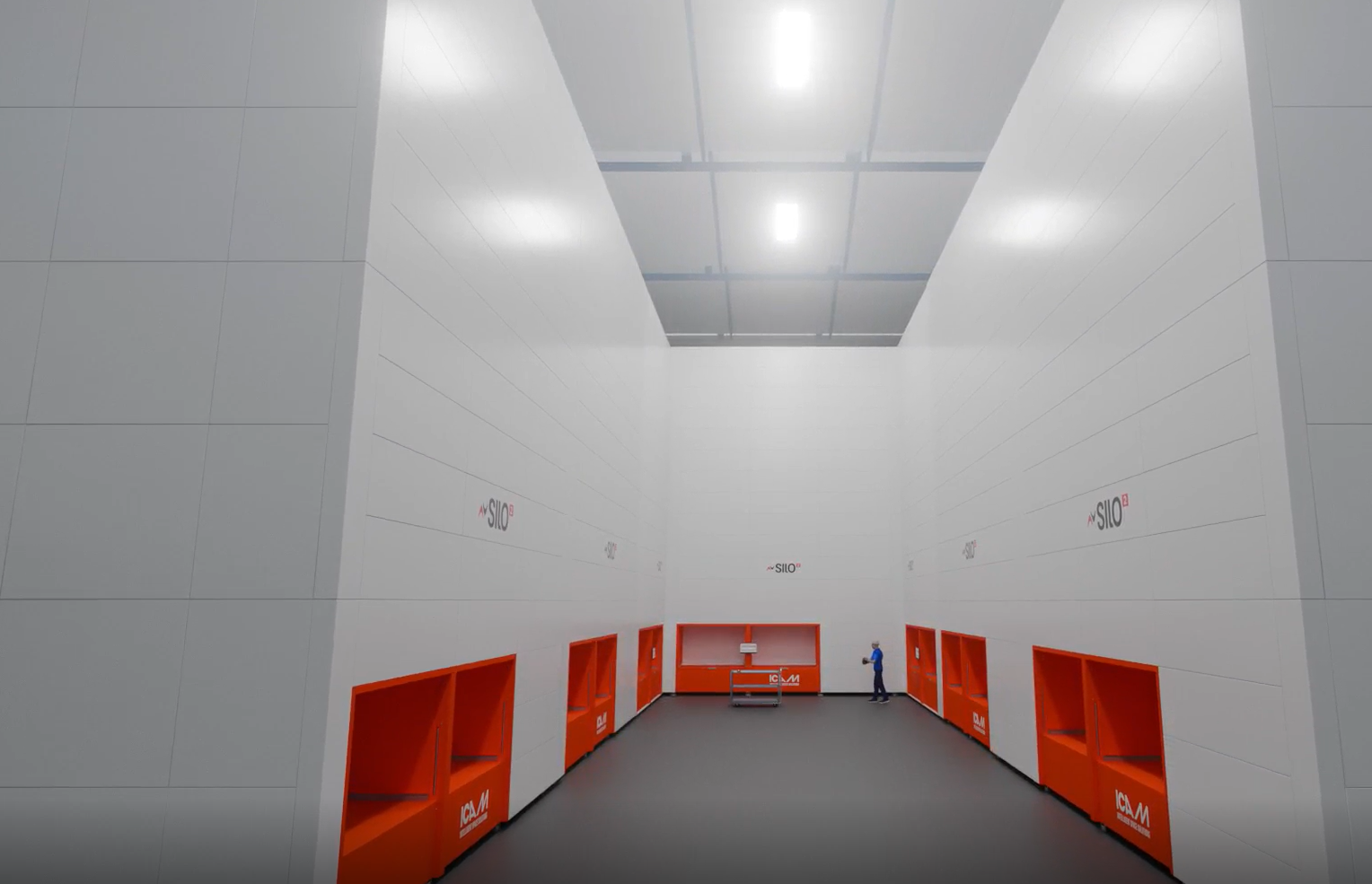

Isola di lavoro

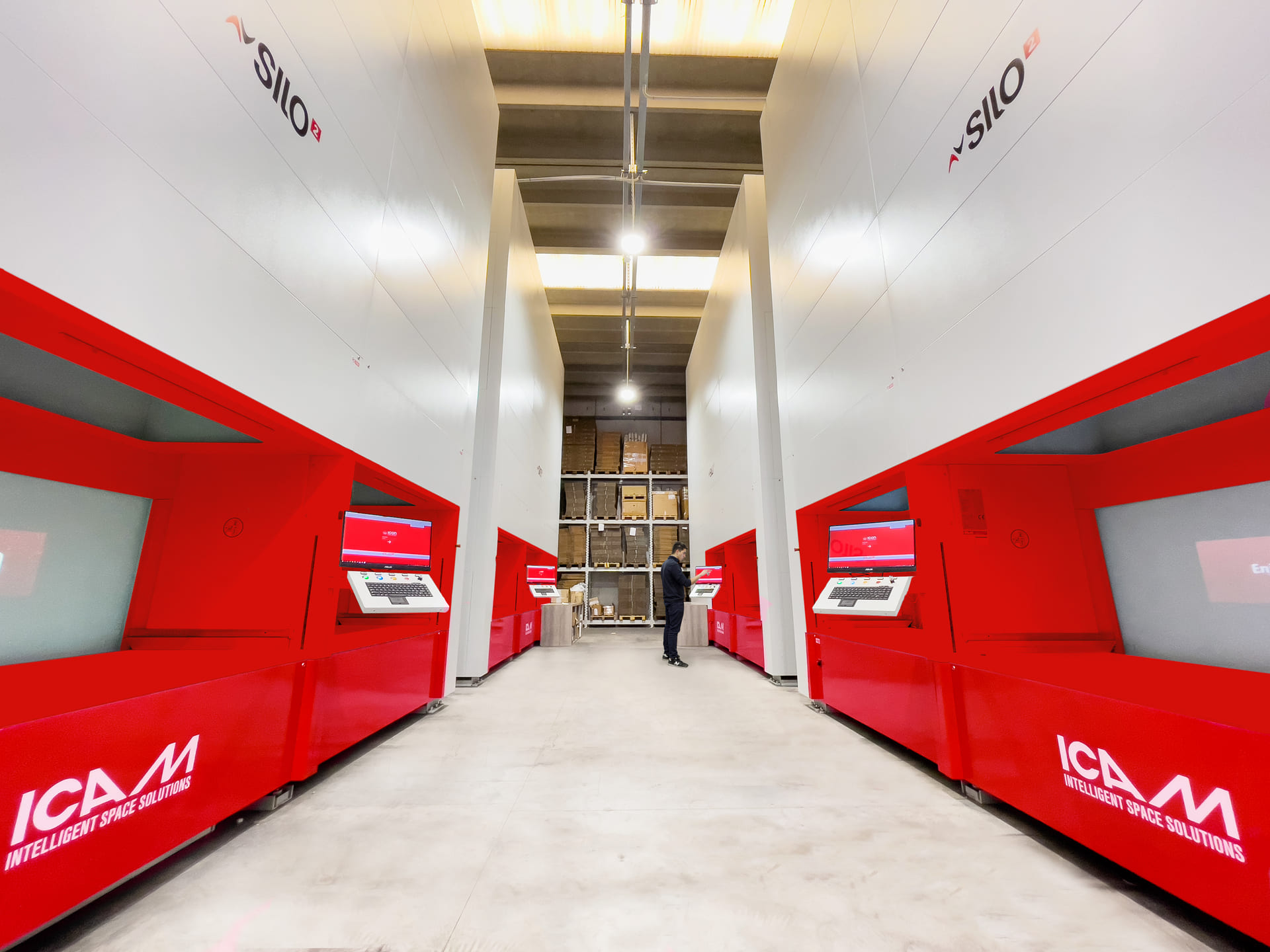

Più magazzini automatici SILO² possono essere disposti uno di fronte l’altro con le baie che creano un’area di picking centrale. Un singolo operatore lavora su più macchine da una posizione fissa, senza lunghe percorrenze. La configurazione ideale per massimizzare la produttività del picking quando il volume di referenze è elevato.

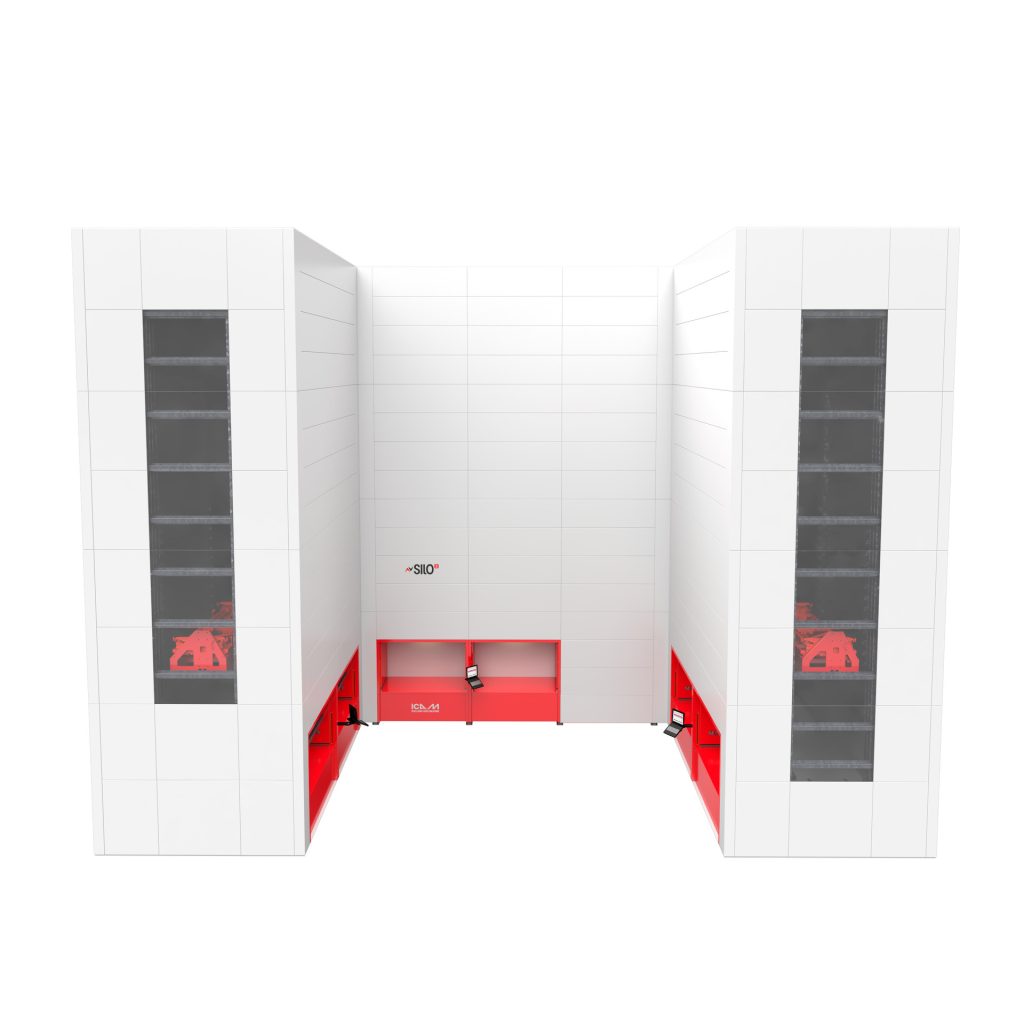

Layout angolari e a U
SILO² si adatta agli spazi angolari e alle configurazioni a U tipiche di molti stabilimenti. Le colonne si distribuiscono lungo il perimetro con le baie di prelievo e deposito al centro: un operatore gestisce un numero elevato di referenze da una postazione fissa, senza percorrere lunghe distanze. Lo spazio angolare smette di essere un vincolo e viene sfruttato completamente.

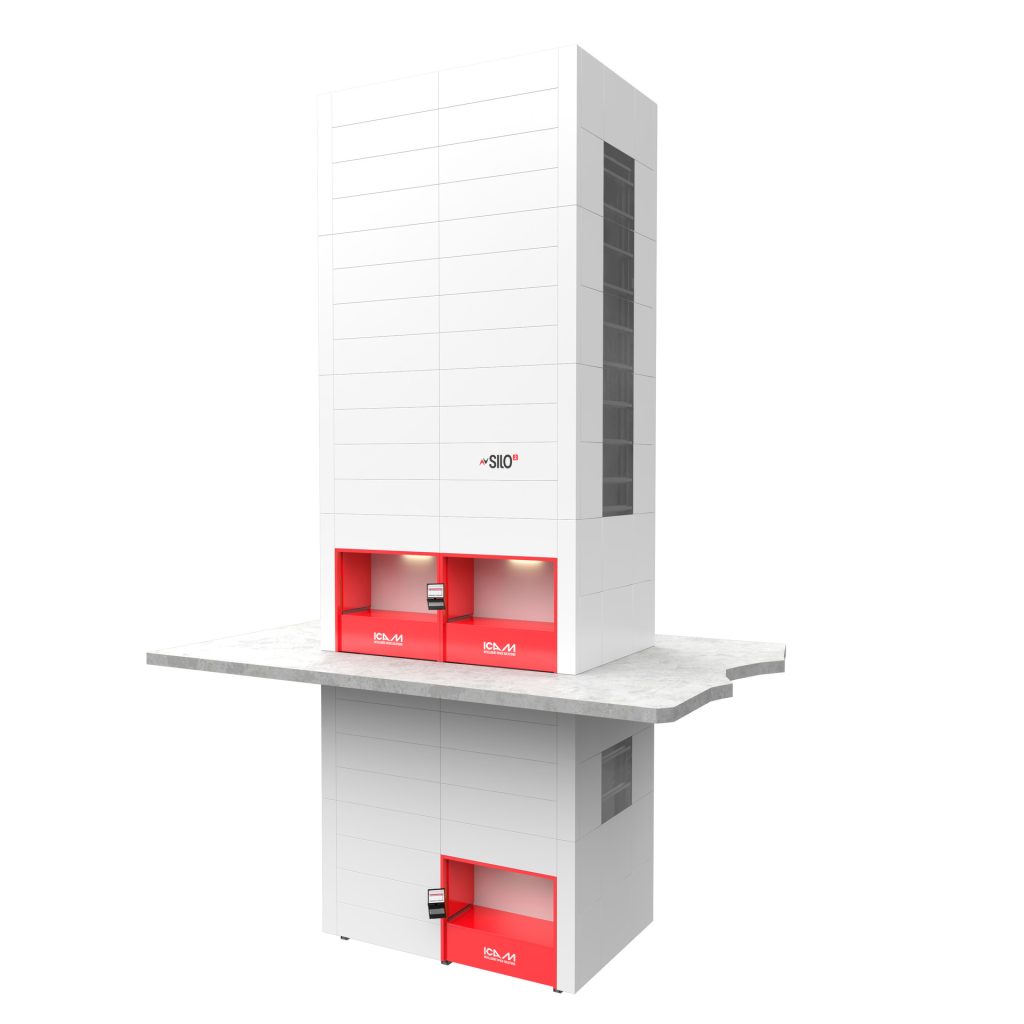

Interrato con baie su più livelli
SILO² si installa in locali interrati o seminterrati con baie posizionate su livelli differenti dell’edificio. La configurazione ottimizza l’investimento quando l’edificio ha più piani e lo stock deve essere accessibile da reparti su livelli diversi senza duplicare i magazzini.

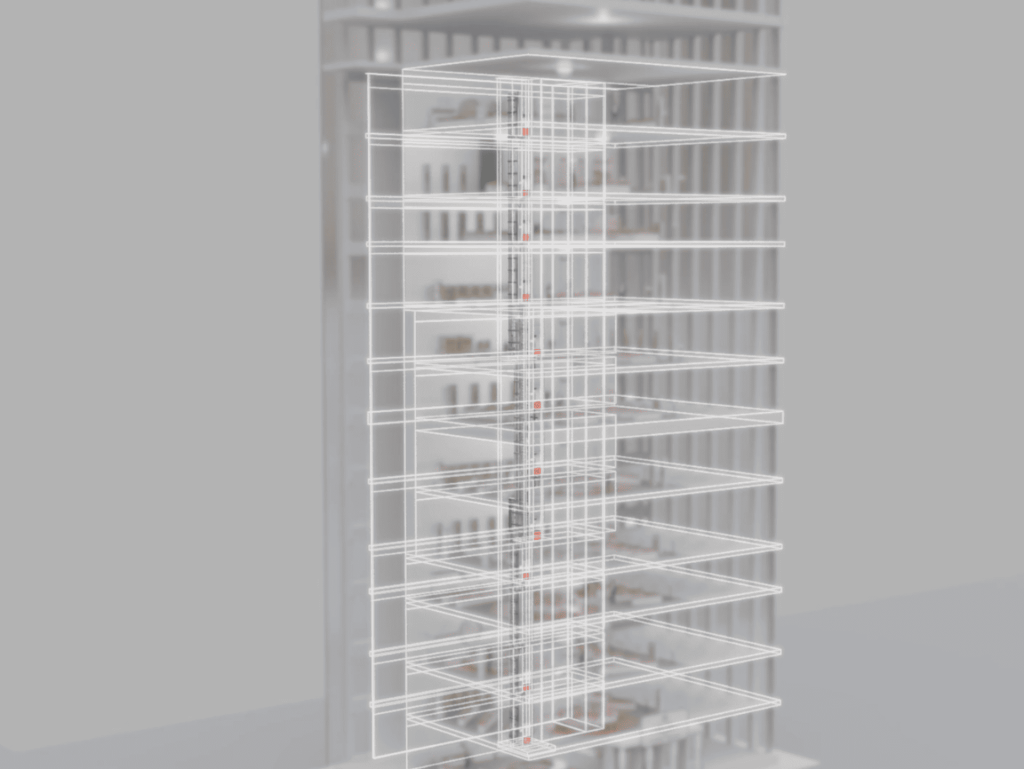

Multi-piano in vano montacarichi
Nei contesti dove lo sviluppo verticale è l’unica dimensione disponibile, SILO² sfrutta il vano montacarichi esistente e si sviluppa su più piani, anche oltre i 70 metri di altezza. Il sistema brevettato di scambio dei vassoi tra dispositivi di prelievo posizionati su piani differenti consente a più SILO² installati uno sopra l’altro di lavorare come un unico sistema integrato. L’altezza dell’edificio diventa capacità logistica, senza occupare nuova superficie a terra.
Guarda il video
Optional

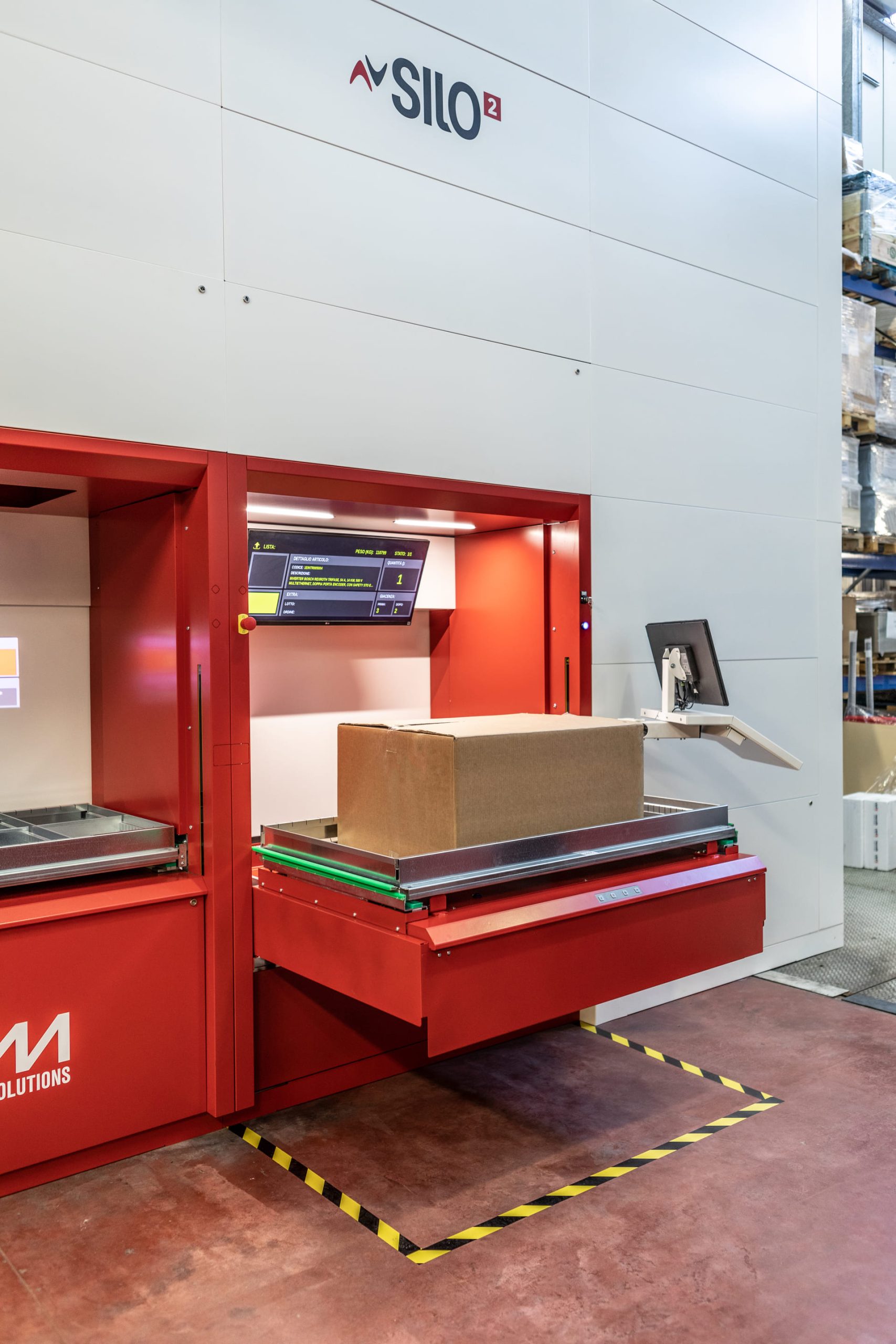

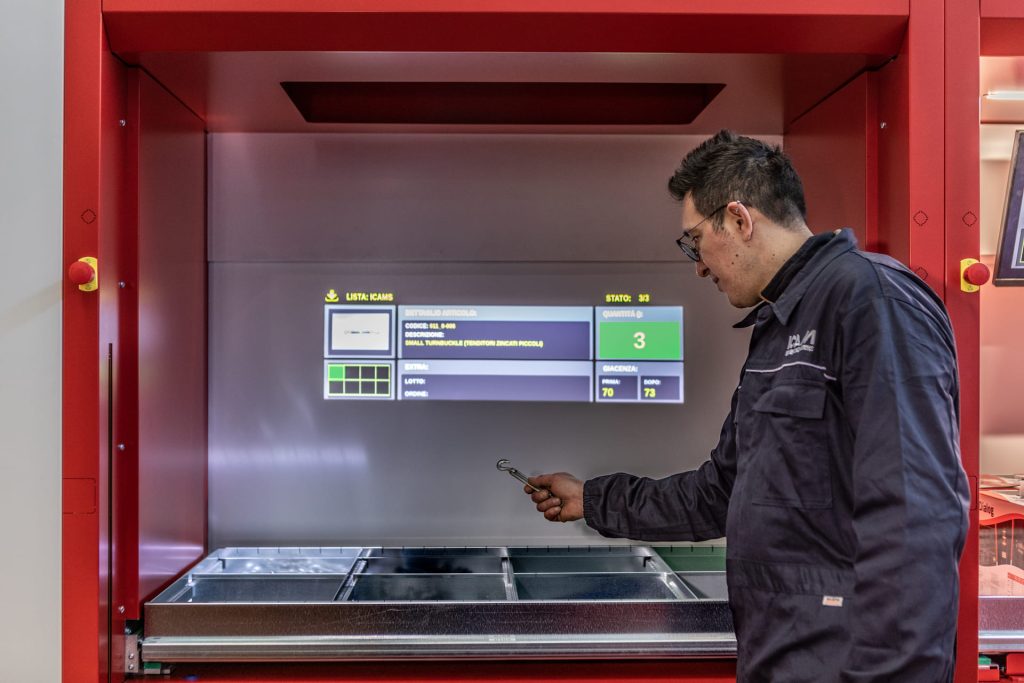

Baia multimediale
IRIDE è la tecnologia che trasforma il picking in un’esperienza visiva, intuitiva e naturale. Non è un semplice optional: è il momento in cui il magazzino automatico SILO² inizia davvero a parlare con gli operatori.
- Light Picking Guide: guida ogni prelievo con fasci di luce
- Head-up Digital Dashboard: foto articolo e quantità di fronte all’operatore
- Adaptive Interior Lightning: segnala eventi critici
- Active Control: pulsantiera in baia, nessuno spostamento al PC
Tutti gli altri optional disponibili

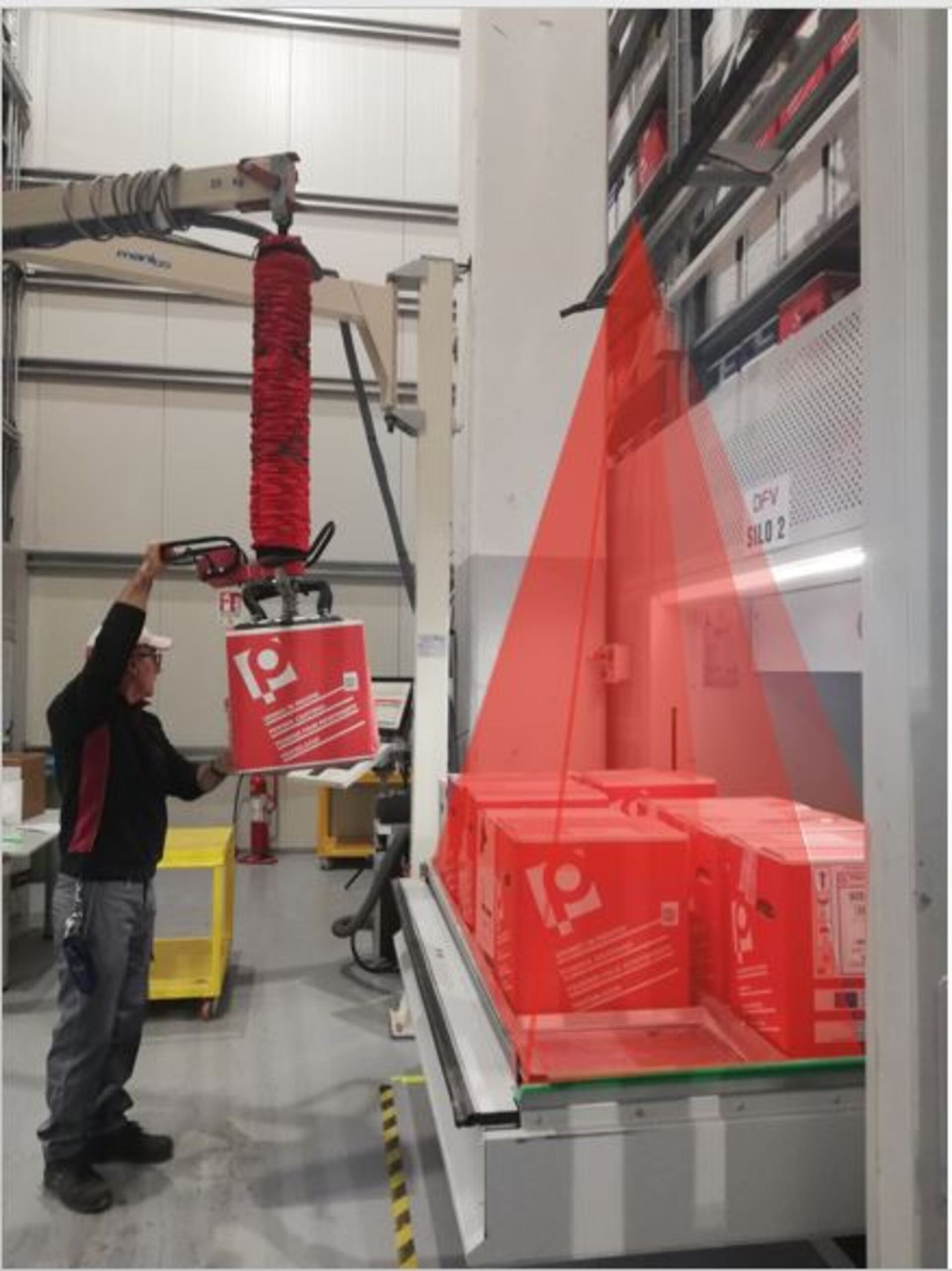

Smart Vision

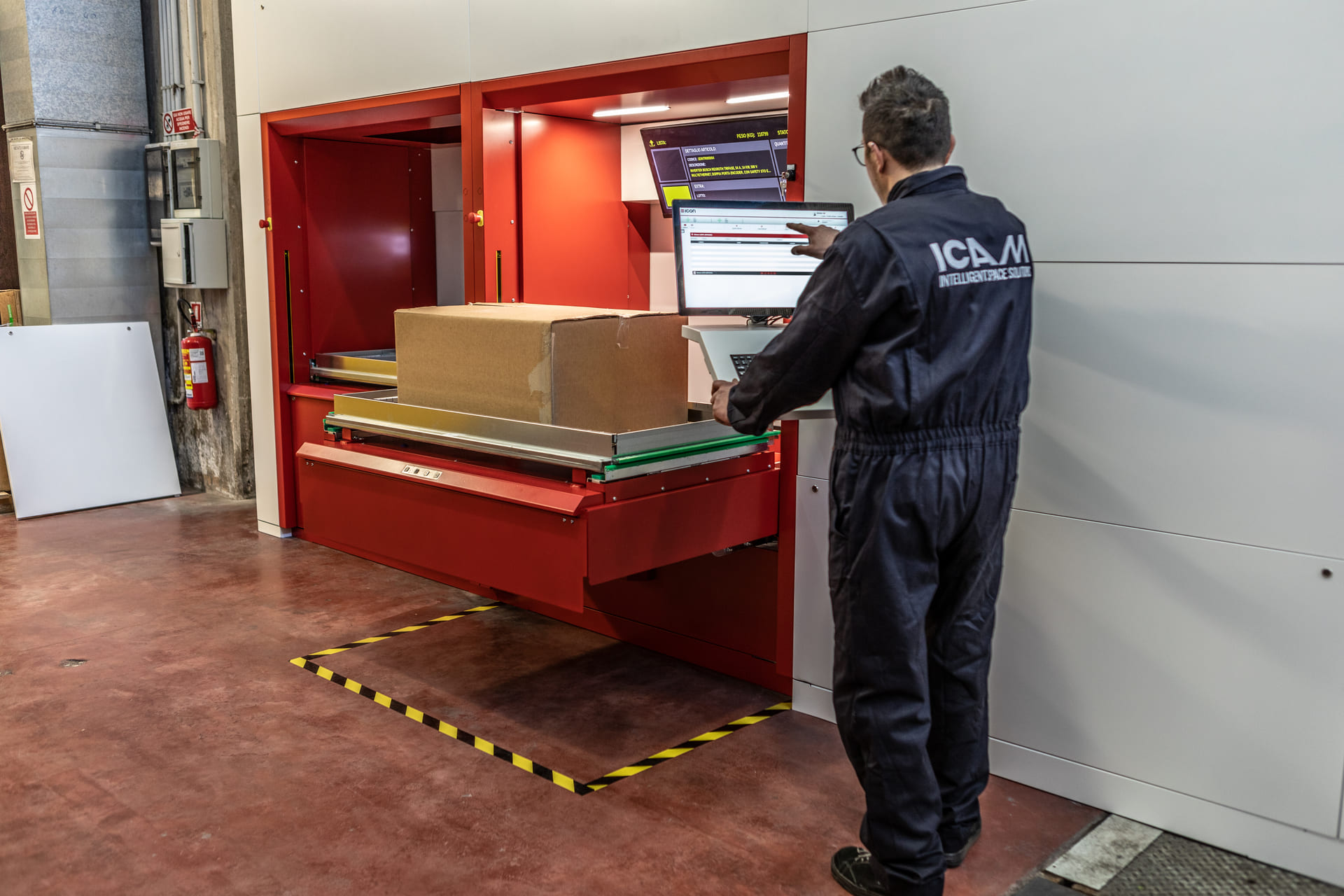

Baia estraibile

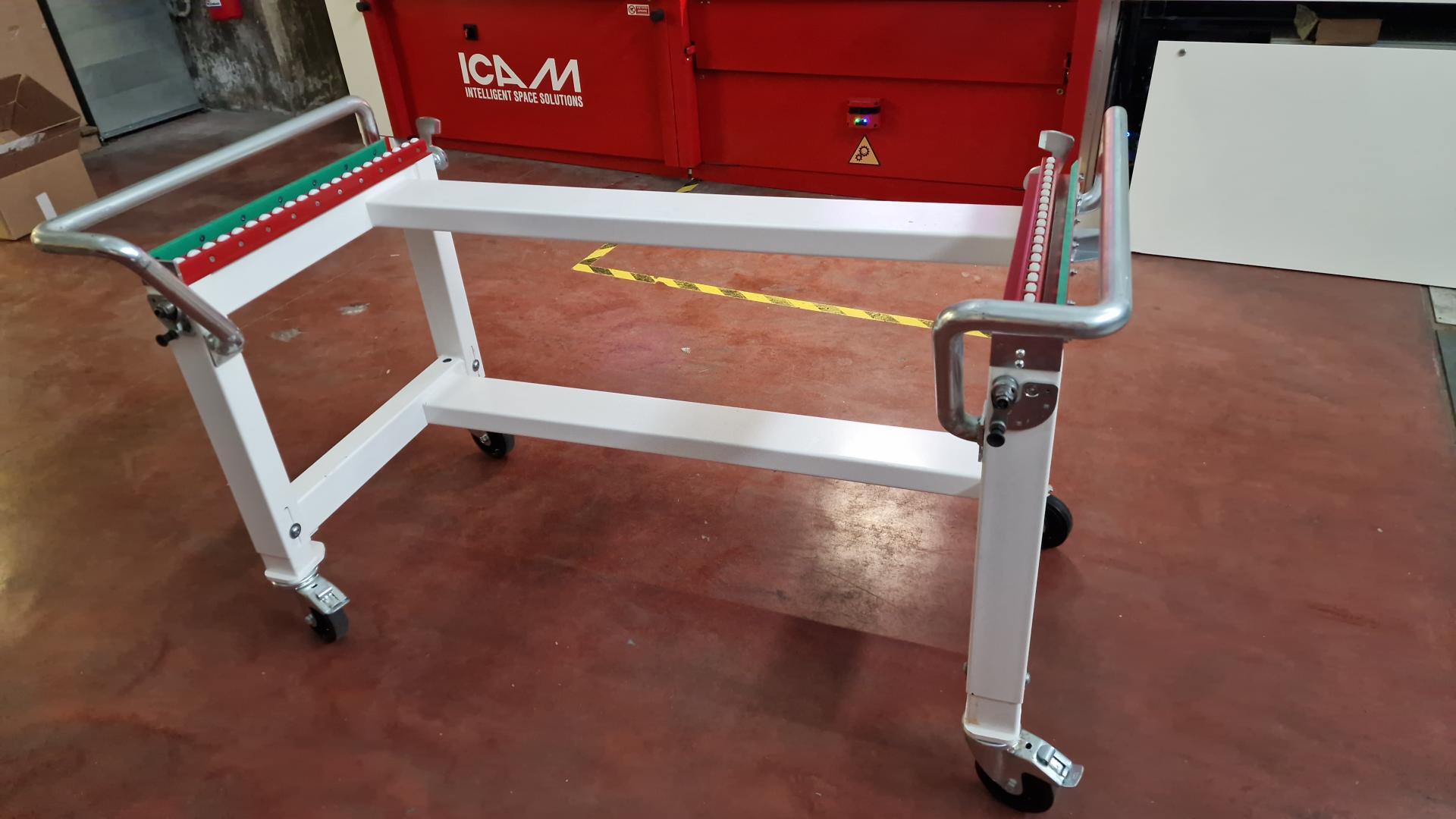

Carrellino di estrazione vassoio

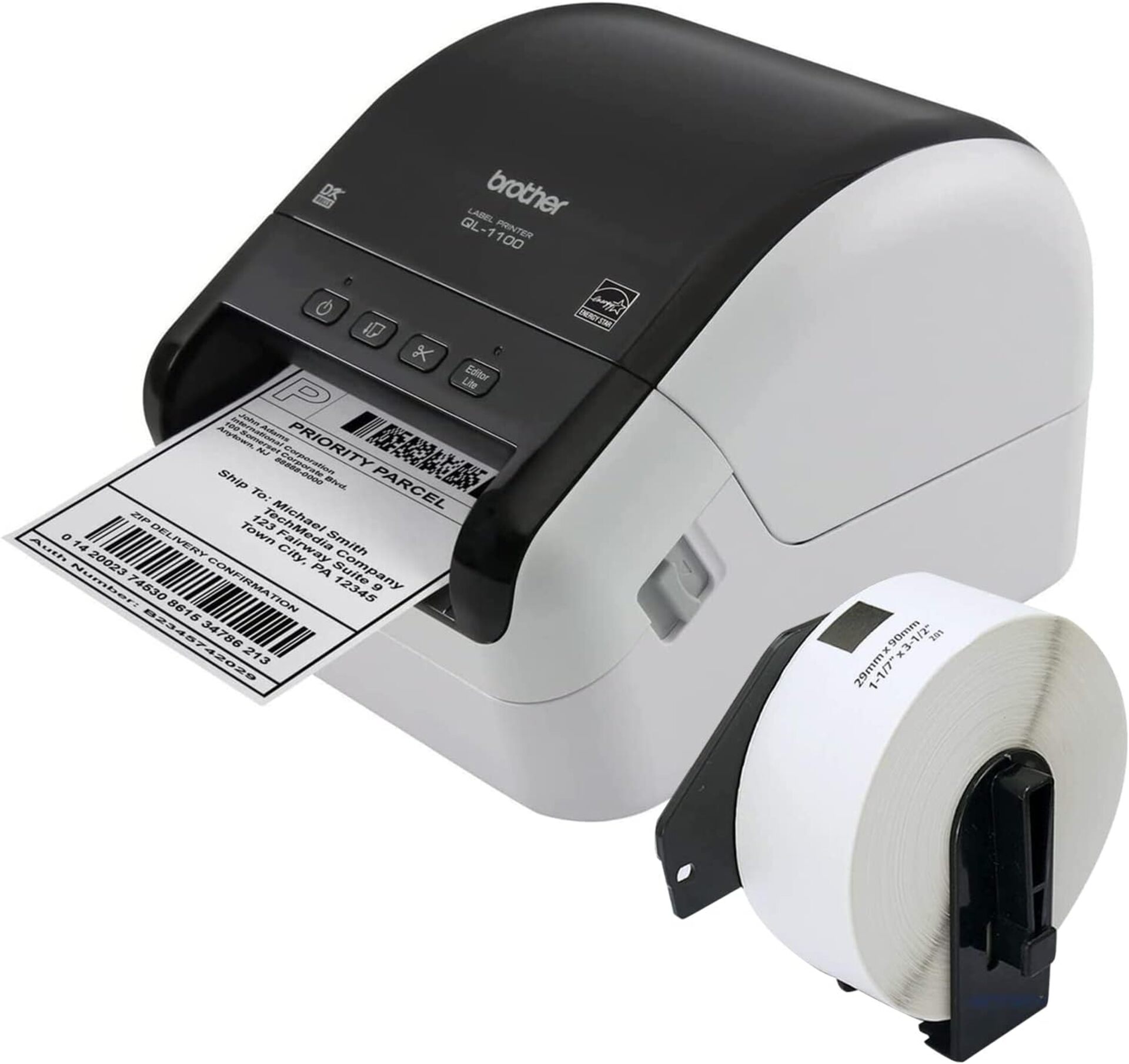

Integrazione stampante etichette

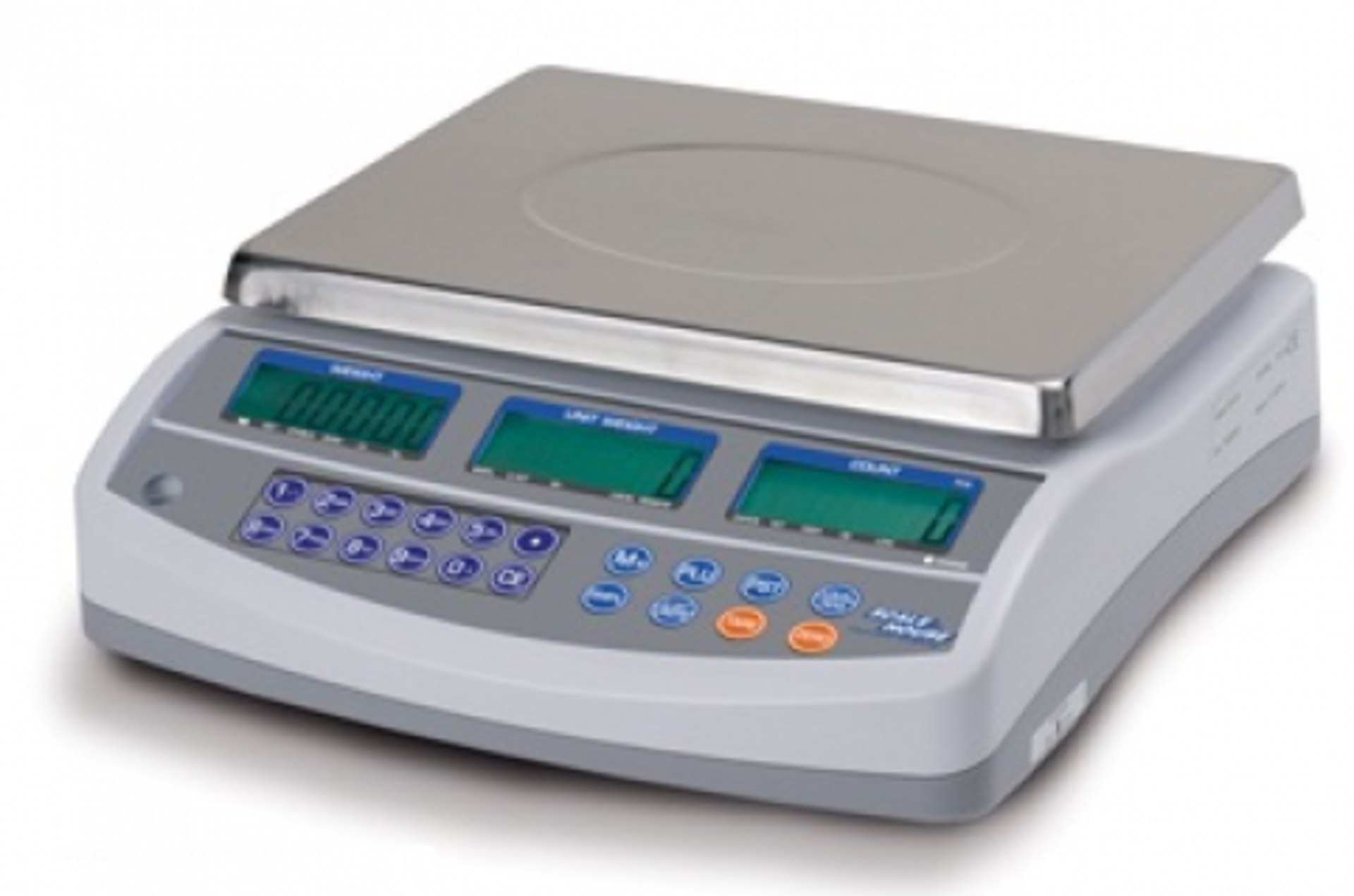

Integrazione bilance di precisione

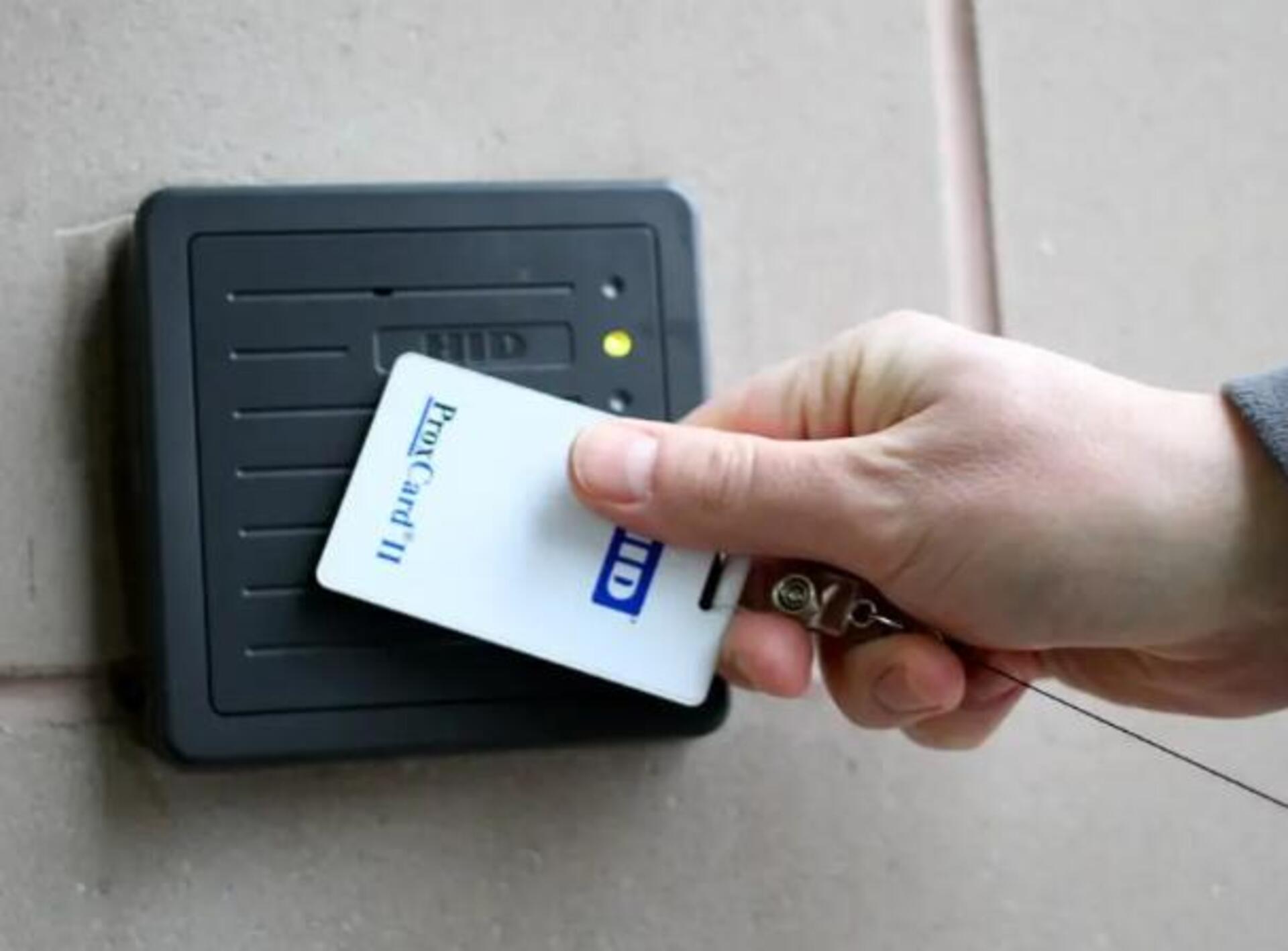

Integrazione badge RFID

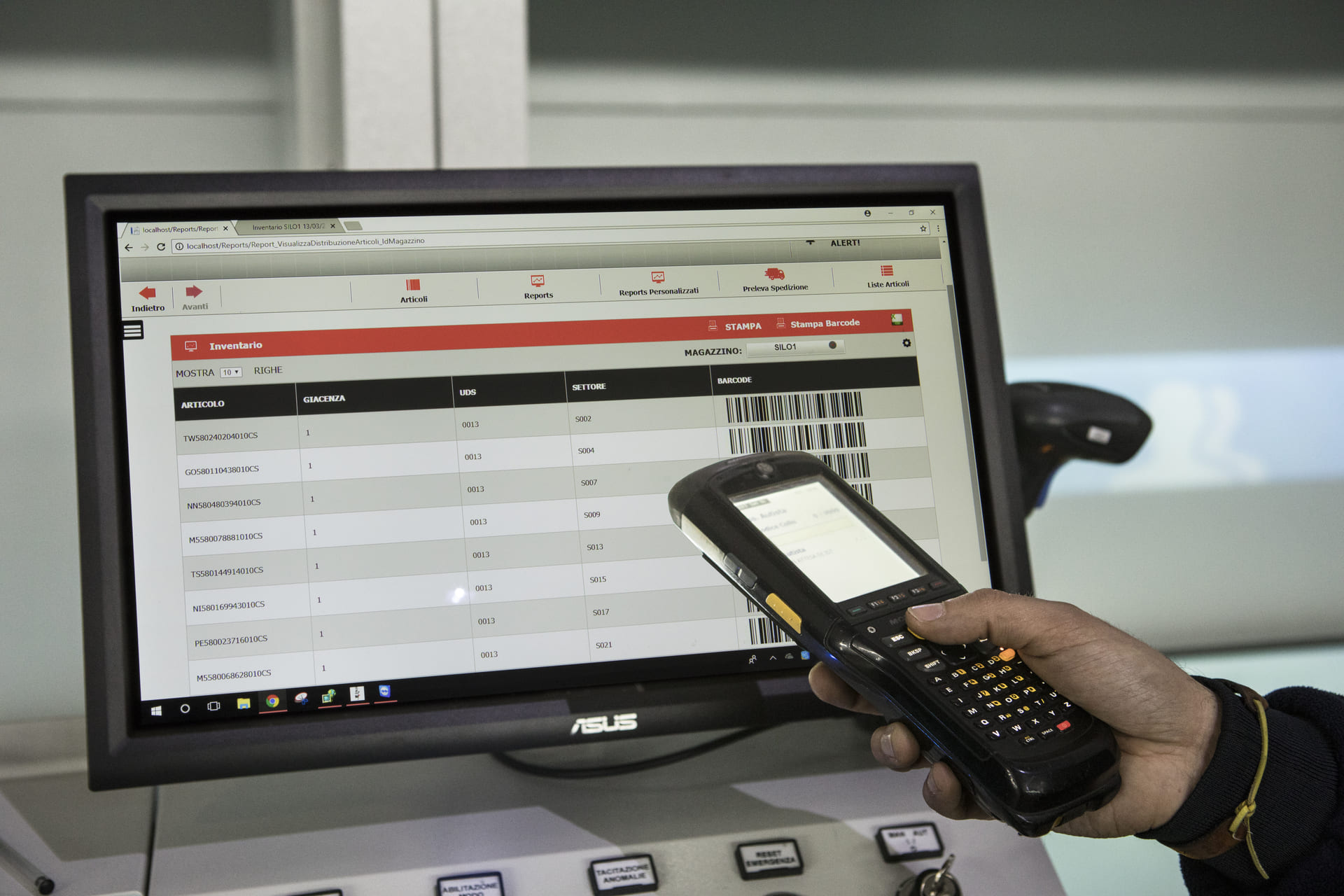

Integrazione lettori barcode
Download documenti
Scarica la documentazione tecnica dedicata al sistema SILO² per approfondire caratteristiche, configurazioni e prestazioni del prodotto.
SILO² è la soluzione ideale per:
-
Meccanica
-
Plastico & Gomma
-
Distribuzione e Logistica
-
Elettrico
-
Automotive
-
Strutture sanitarie
Vuoi avere maggiori informazioni su SILO²?
Ogni progetto SILO² inizia con una consulenza: analizziamo lo spazio, i materiali e i flussi operativi. Progettiamo la configurazione più adatta, non quella standard.
Scopri gli altri prodotti per i tuoi spazi

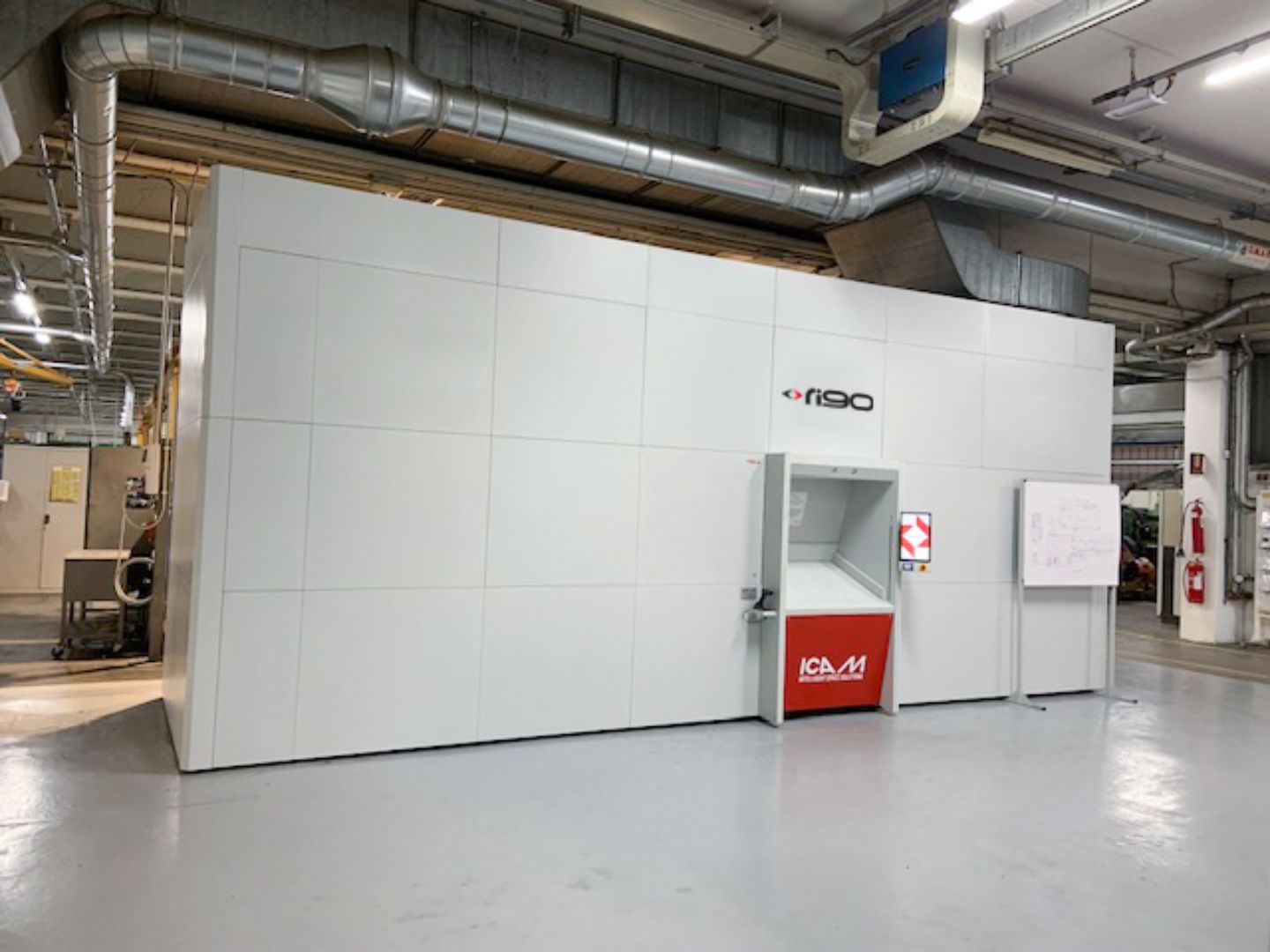

RIGO – Per stoccaggio orizzontale a partire da 2,2 metri di altezza
La stessa logica merce all’uomo applicata allo sviluppo orizzontale: installabile da 2,2 metri di altezza, da 2 a 20 colonne di stoccaggio.
Scopri RIGO

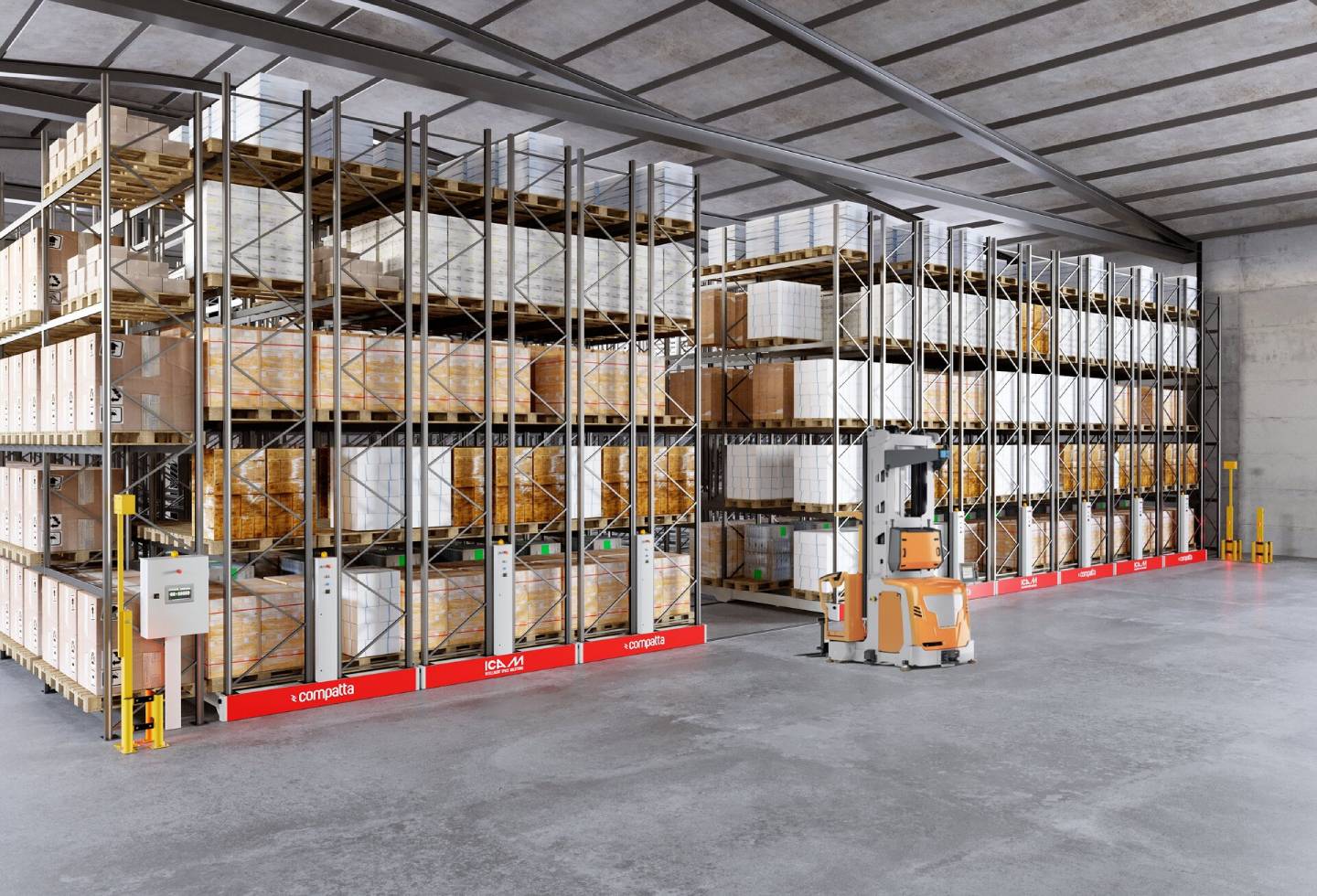

COMPATTA – Per carichi pesanti e voluminosi
