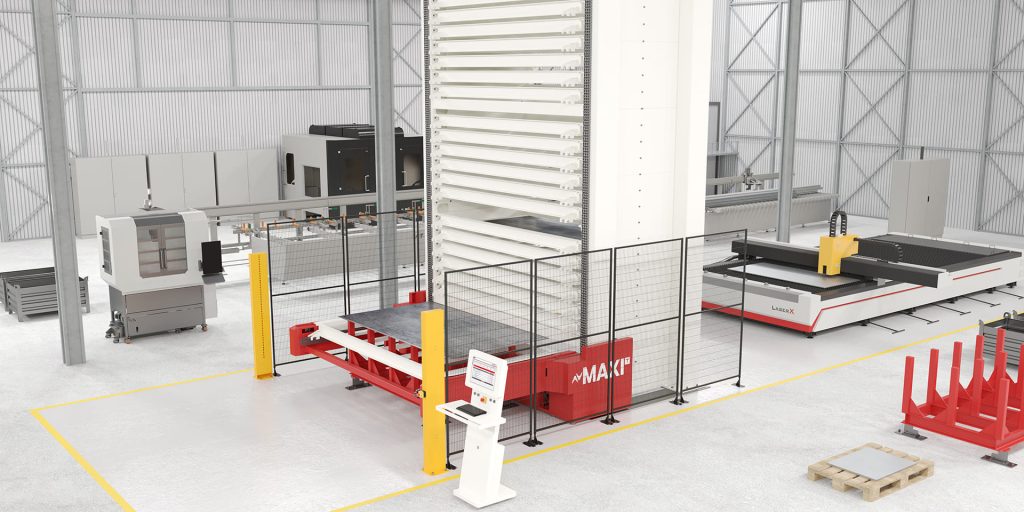

MAXIᵀ — Il magazzino verticale per pannelli e lamiere
MAXIᵀ – Il magazzino verticale per pannelli e lamiere
MAXIT, fino al 90% di spazio recuperato a pavimento. Stoccaggio automatico verticale di pannelli, lamiere e materiali piani fino a 3.000 kg per cassetto.
3.000 kg
portata massima per cassetto
90 t
portata massima impianto
12 m
altezza massima
90%
riduzione ingombro a pavimento
Molteplici configurazioni, un unico principio: accesso al materiale che serve, senza spostare tutto il resto.

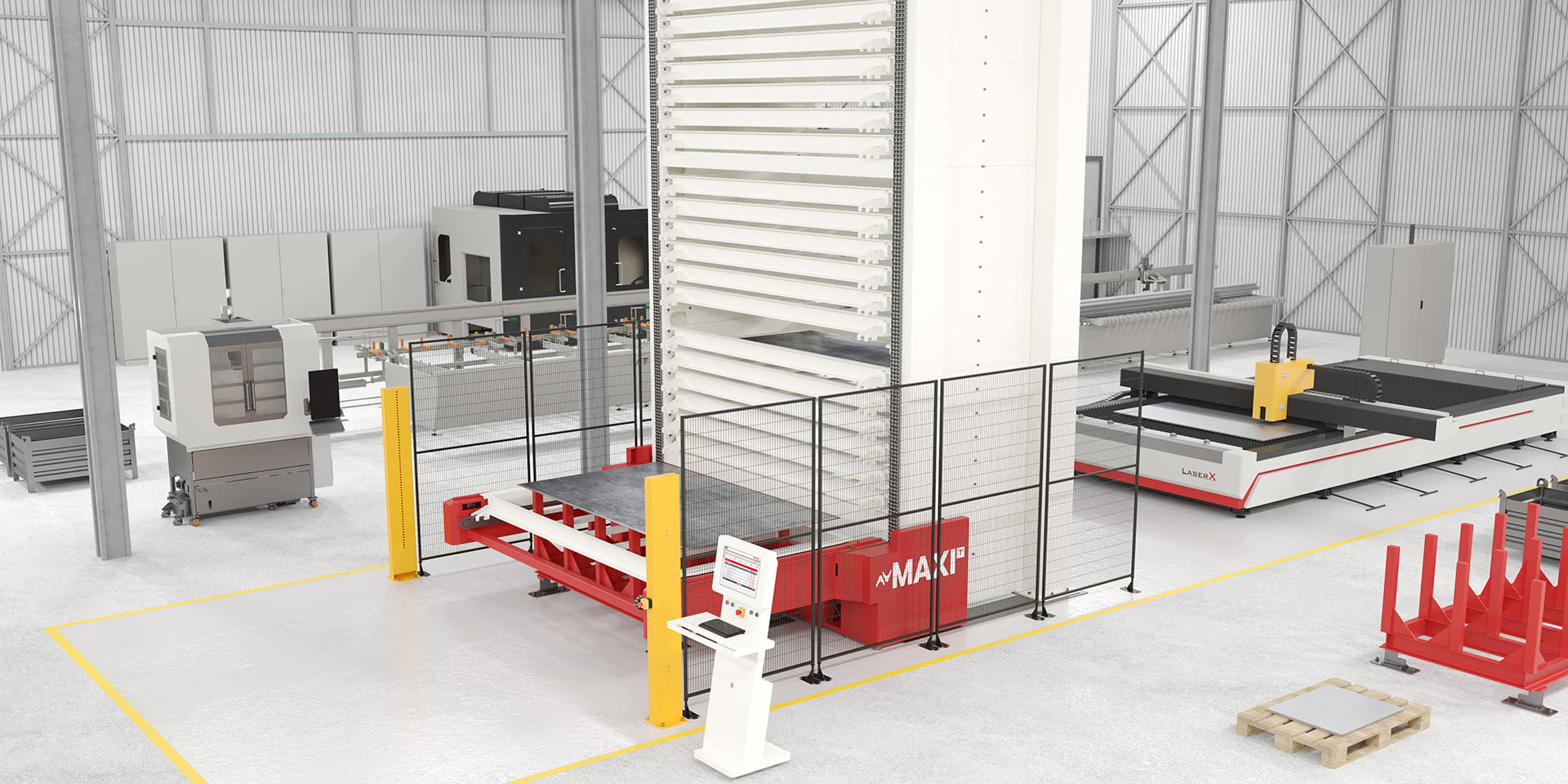

Più spazio alla produzione. Meno ingombro per lo stoccaggio.
Pannelli, lamiere e materiali piani occupano superfici a terra sproporzionate rispetto al loro valore produttivo. Vengono appoggiati, accatastati, spostati ogni volta che si deve accedere a quello in fondo. Una superficie di stoccaggio lamiere di circa 100 m² può essere ridotta a 10 m² con MAXIT: sviluppo verticale automatico in configurazione a singola o doppia torre di stoccaggio, accesso diretto al singolo cassetto tramite elevatore, riduzione dell’ingombro a pavimento fino al 90%. Più spazio per produrre, meno tempo perso a movimentare materiali nel posto sbagliato.
Il problema non è dove metti le lamiere. È quante volte le sposti per trovare quella che ti serve.
Il problema non è dove metti le lamiere. È quante volte le sposti per trovare quella che ti serve.
Perché MAXIT è la scelta giusta per lamiere e pannelli
MAXIT è progettato per integrare lo stoccaggio di pannelli e lamiere nei processi produttivi più esigenti, dove portata, flessibilità di configurazione e continuità operativa non sono optional.
-
ROBUSTO
Portata fino a 3.000 kg per cassetto in configurazione singola o doppia torre. Gestisce lamiere in acciaio, pannelli compositi e materiali piani con peso specifico elevato senza sovradimensionamenti strutturali.
-
ESPANDIBILE
La struttura in acciaio autoportante cresce in altezza tramite moduli incrementali da 500 mm, fino a 12 metri. L’investimento iniziale evolve con i volumi senza sostituire l’impianto.
-
CONFIGURABILE
In configurazione a singola torre di stoccaggio la rastrelliera è fissa; in caso di doppia torre la rastrelliera è motorizzata per spostare il cassetto tra le torri anteriore e posteriore e raggiungere la zona di carico / scarico. Accessi frontali, laterali o outdoor, con possibilità di baie contrapposte per servire due reparti diversi.
-
ERGONOMICO

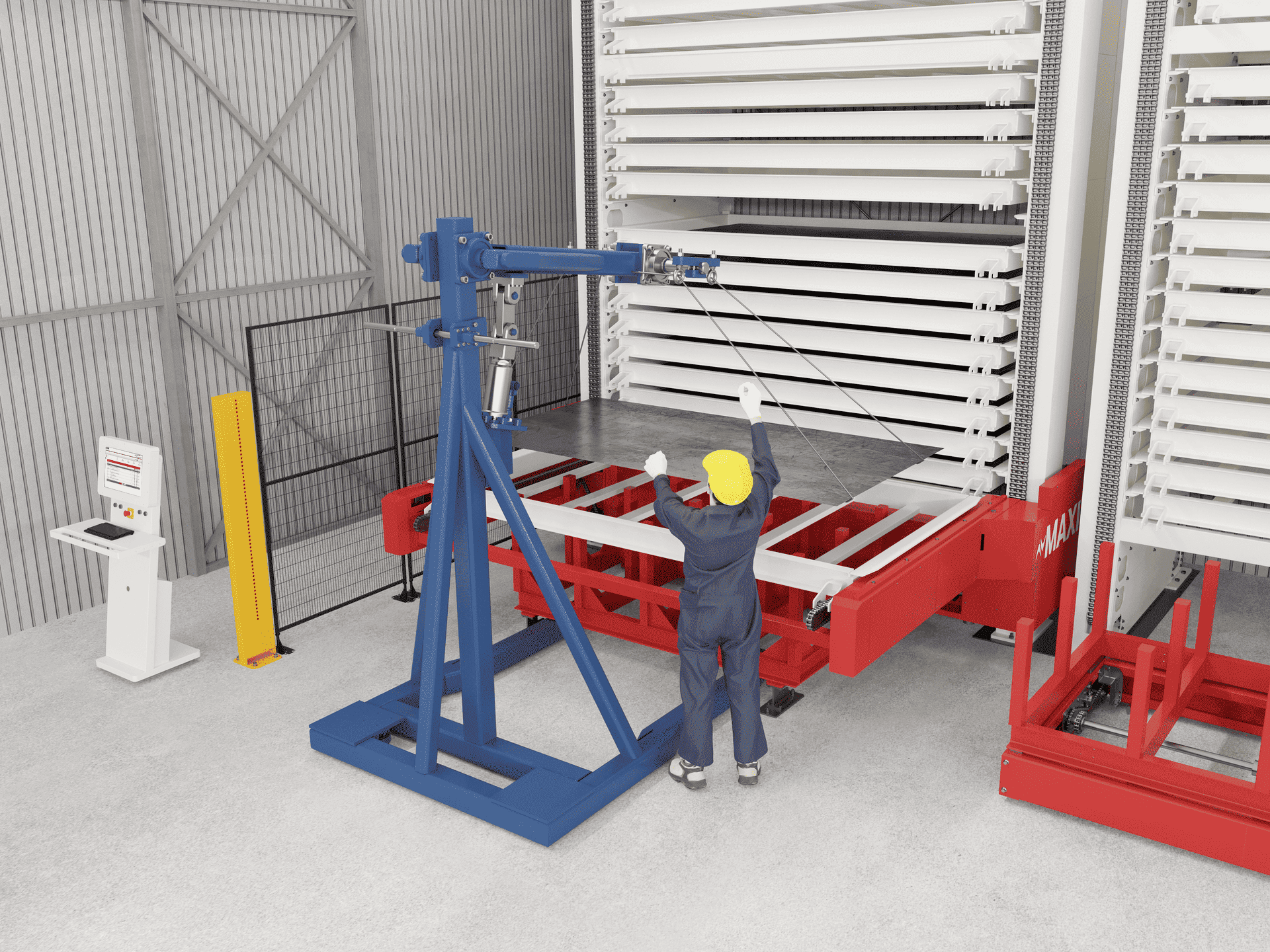

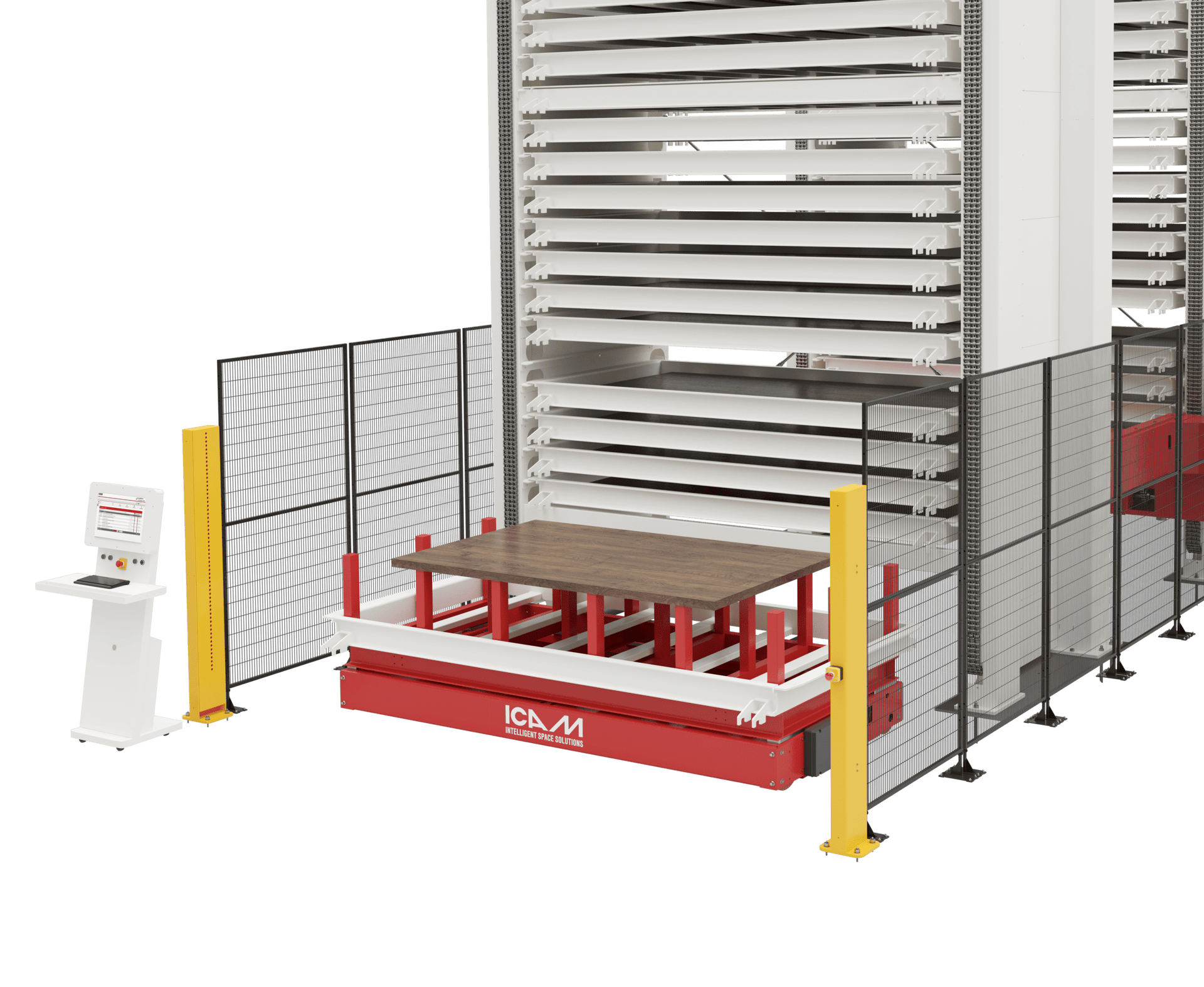

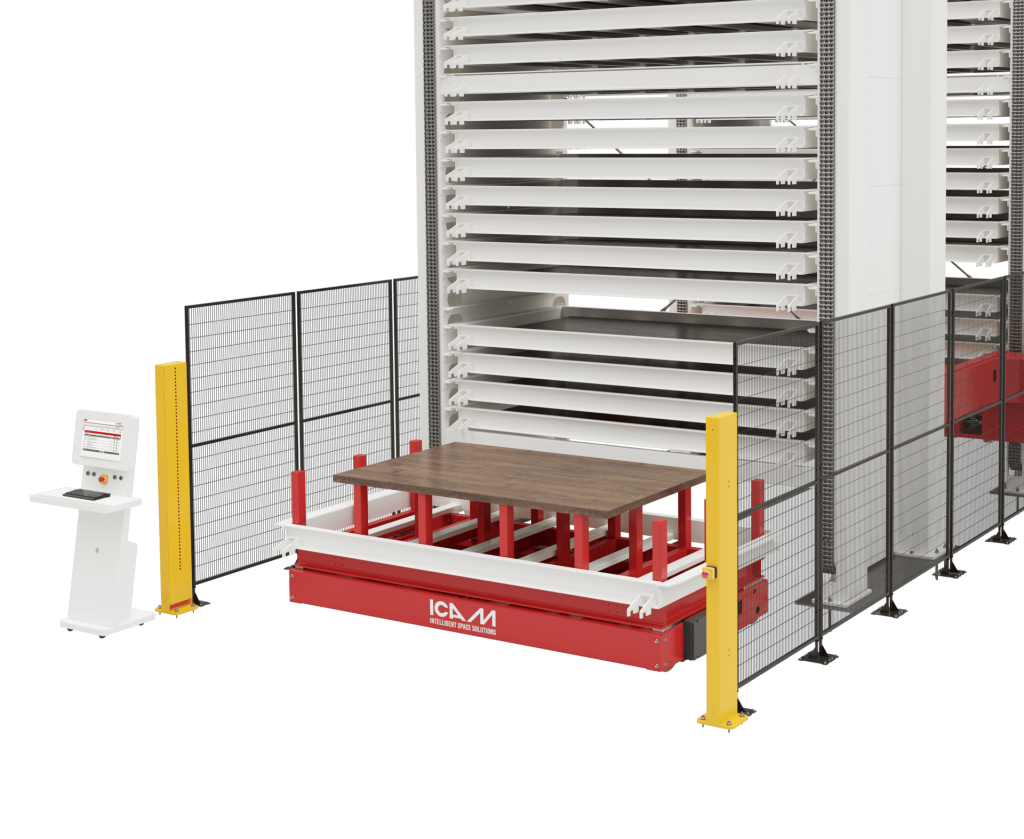

La rastrelliera motorizzata posiziona automaticamente il cassetto nella zona di carico e scarico, eliminando movimentazioni manuali su carichi pesanti e ingombranti. Compatibile con carroponti e manipolatori pneumatici.
-
CONNESSO
ICON traccia ogni movimentazione per codice, lotto e ordine. Su materiali ad alto valore come lamiere certificate e pannelli strutturali per automotive o cantieristica, sapere dove si trova ogni unità di carico non è un optional.
-
SICURO
Reti di protezione perimetrali inibiscono l’accesso degli operatori all’area di movimentazione della macchina durante il ciclo automatico. Barriere fotoelettriche e pulsanti di emergenza sul fronte completano il presidio di sicurezza.
ICON, la componente intelligente di MAXIT
ICON è il software proprietario ICAM che governa l’intera operatività di MAXIT: monitoraggio real-time di cassetti e baie, missioni automatizzate di carico e scarico, tracciabilità completa per codice materiale, lotto e ordine di produzione, fondamentale su lamiere certificate e pannelli strutturali dove ogni unità deve essere rintracciabile. Gestione utenti con autorizzazioni differenziate, mappa delle aree a terra per visione unificata dello stock aziendale. Integrazione nativa con WMS ed ERP senza sviluppi custom.
Tutti i dettagli di MAXIᵀ
Come funziona

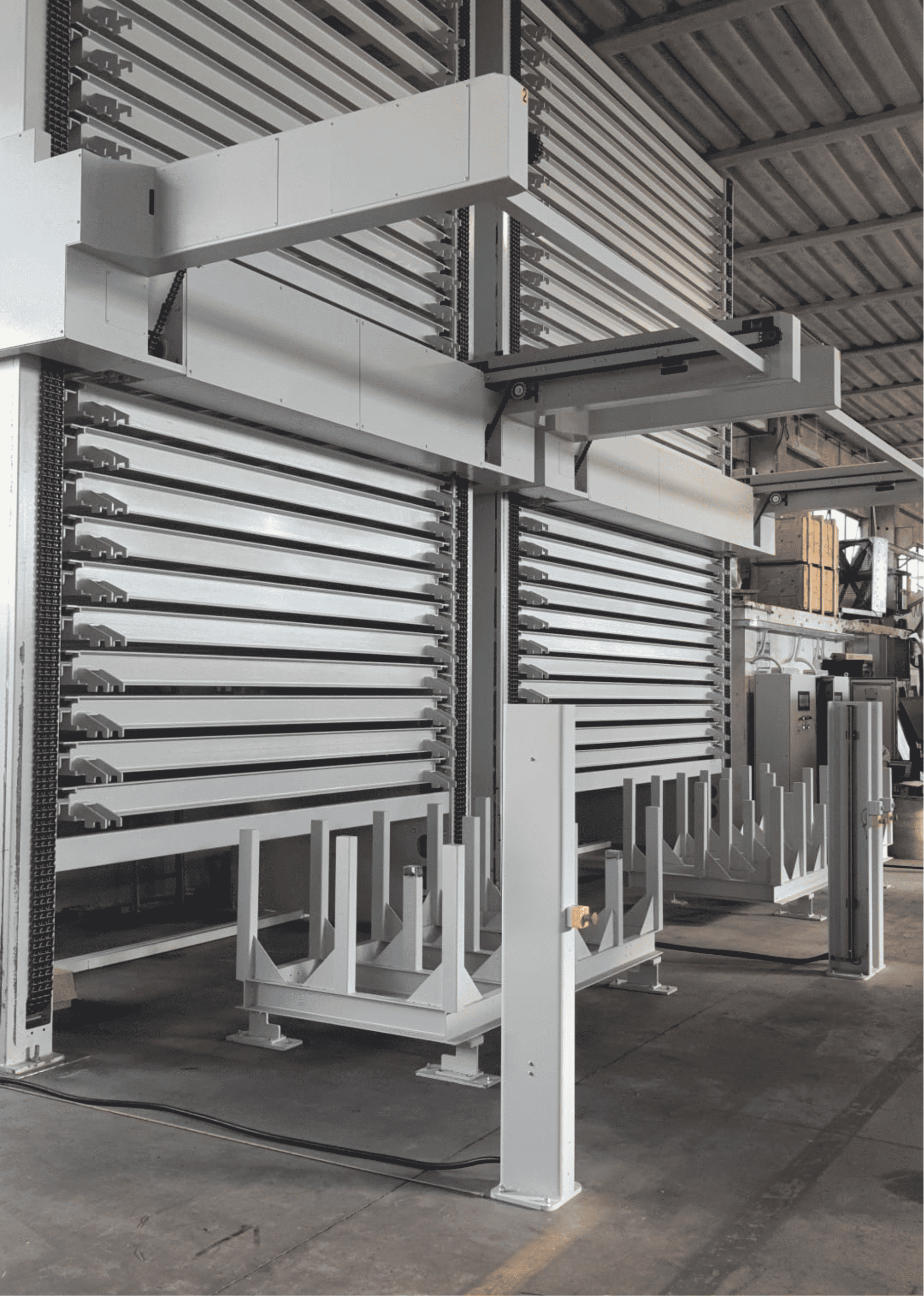

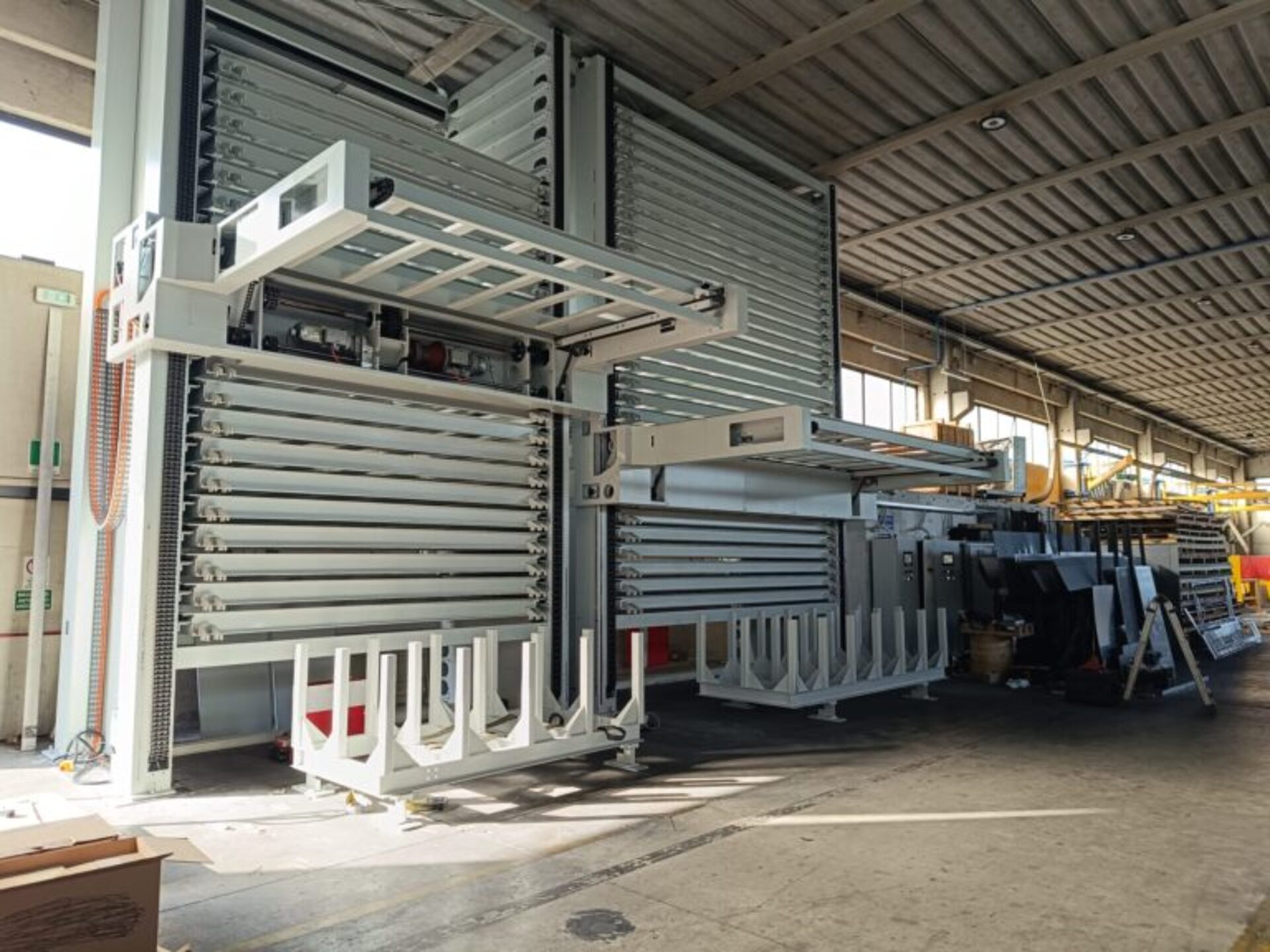

MAXIT è disponibile in configurazione a singola o doppia torre contrapposta. La struttura è realizzata in acciaio autoportante, progettata per installazioni interne ed esterne. All’interno delle torri i cassetti scorrono su guide dedicate.
Un elevatore automatico gestisce il prelievo e la traslazione dei cassetti verso la baia di carico e scarico. In configurazione a singola torre la rastrelliera è fissa: il cassetto è accessibile direttamente sul fronte. In configurazione a doppia torre la rastrelliera motorizzata è obbligatoria: sposta il cassetto tra la torre anteriore e quella posteriore per portarlo nella zona di prelievo ottimale per carrello elevatore, robot o sistemi servo-assistiti.
Tutto il processo è governato da ICON: dalla selezione del materiale al calcolo della sequenza ottimale di missioni, dalla registrazione di ogni operazione alla tracciabilità per lotto e ordine. L’integrazione con WMS ed ERP rende MAXIT un nodo attivo del flusso produttivo, non un deposito passivo a lato linea.
-
01
Step 1: Richiesta del cassetto
L’operatore seleziona il materiale tramite console di comando, integrato con WMS/ERP via ICON. La missione parte senza alcuna ricerca manuale. -
02
Step 2: Recupero automatico del cassetto
L’elevatore individua il cassetto corretto all’interno della torre e lo trasferisce verso la baia di carico e scarico. -
03
Step 3: Trasferimento in baia: rastrelliera fissa o motorizzata
Con rastrelliera fissa il cassetto è accessibile direttamente. Con rastrelliera su navetta motorizzata viene portato automaticamente nella zona ottimale per il prelievo tramite carrello elevatore o robot. -
04
Step 4: Prelievo o carico del materiale
L’operatore o il sistema automatico accede al cassetto in sicurezza. La posizione ergonomica e la visibilità completa sul contenuto facilitano ogni operazione. -
05
Step 5: Conferma e tracciabilità completa
Ogni movimentazione registrata in ICON: codice, lotto, quantità, operatore. Inventario in tempo reale disponibile per reportistica e integrazione con i sistemi aziendali. -
06
Step 6: Rientro del cassetto e chiusura missione
Il cassetto rientra in posizione ottimale nella torre. ICON aggiorna lo stock e archivia la missione.
Scheda tecnica
Struttura e modularità
MAXIT è realizzato in acciaio autoportante, disponibile in configurazione a singola o doppia torre contrapposta. La struttura è progettata per installazioni indoor ed esterne, in configurazione singola, in serie o in parallelo. L’ampliamento in altezza avviene tramite moduli incrementali da 500 mm senza sostituire la struttura esistente.
Cassetto
I cassetti sono disponibili in tre dimensioni utili interne. La rastrelliera è fissa in configurazione singola torre, su navetta motorizzata in configurazione doppia torre.
Macchina
Le dimensioni dell’impianto variano in funzione della configurazione scelta. L’altezza è configurabile fino a 12 metri tramite moduli incrementali da 500 mm.
| CASSETTO | ||
| Portata massima | 3.000 kg | |
| Dimensioni interne utili | L 3.100 x P 1.600 mm L 4.100 x P 1.600 mm L 4.100 x P 2.100 mm | |
| Altezza massimo di carico | 400 mm | |
| Macchina (singola torre) | ||
| Portata massima | 90 t | |
| Larghezza | 3.992 / 4.992 mm | |
| Profondità | 4.457 / 5.957 mm | |
| Altezza | Fino a 12000 mm | |
| Incremento modulo in altezza | 500 mm | |
| Temperatura ambiente di esercizio | 0 ÷ 40 °C | |
| Umidità relativa | 50 ÷ 85 % | |
Configurazione
Configurazione
MAXIT può essere configurato in funzione dello spazio disponibile, del tipo di materiale e del livello di automazione richiesto.
Torre singola

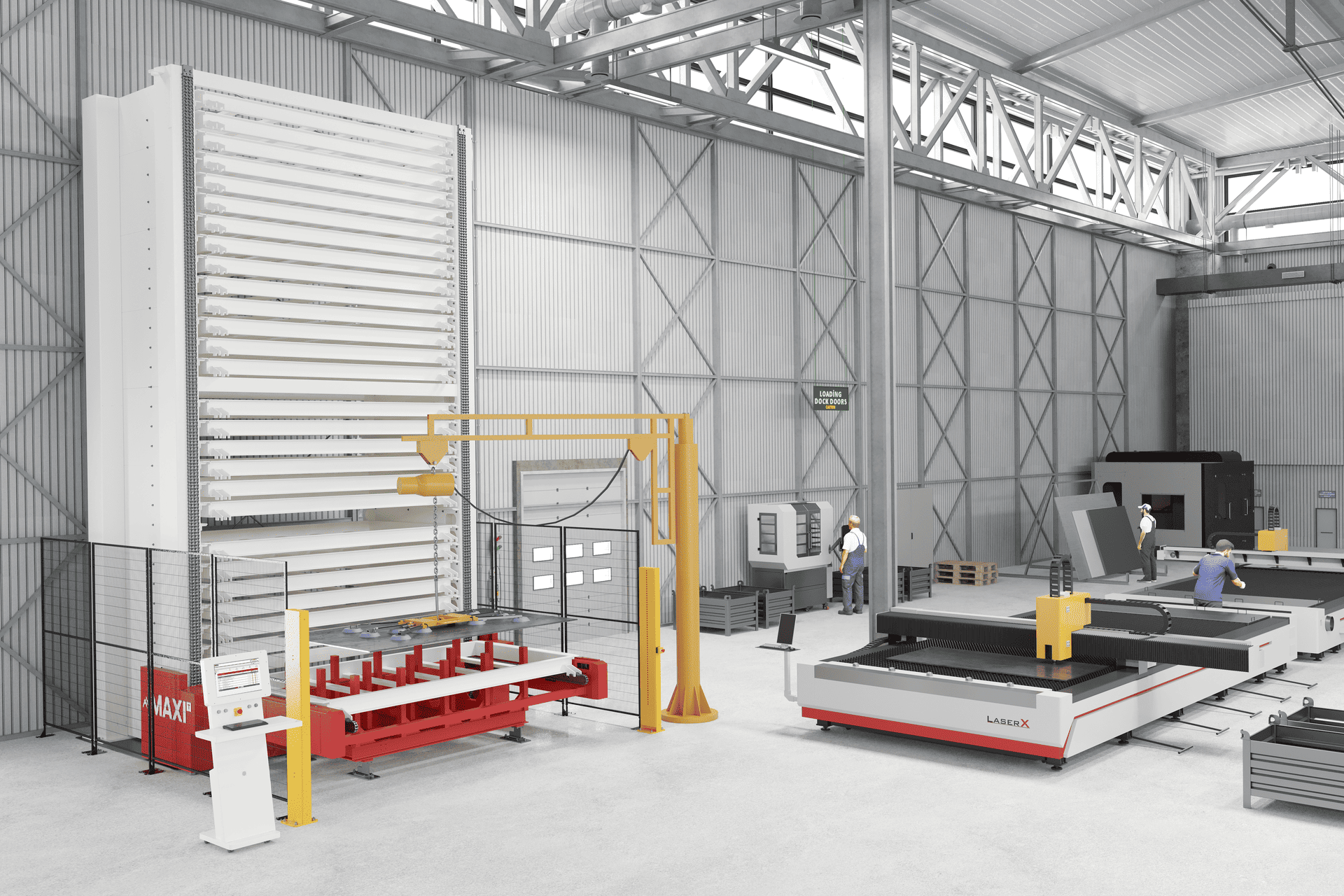

La struttura a torre singola prevede rastrelliera fissa: il cassetto è accessibile direttamente sul fronte della macchina. La soluzione compatta per ambienti con un lato accessibile, ideale per volumi medi e flussi lineari.

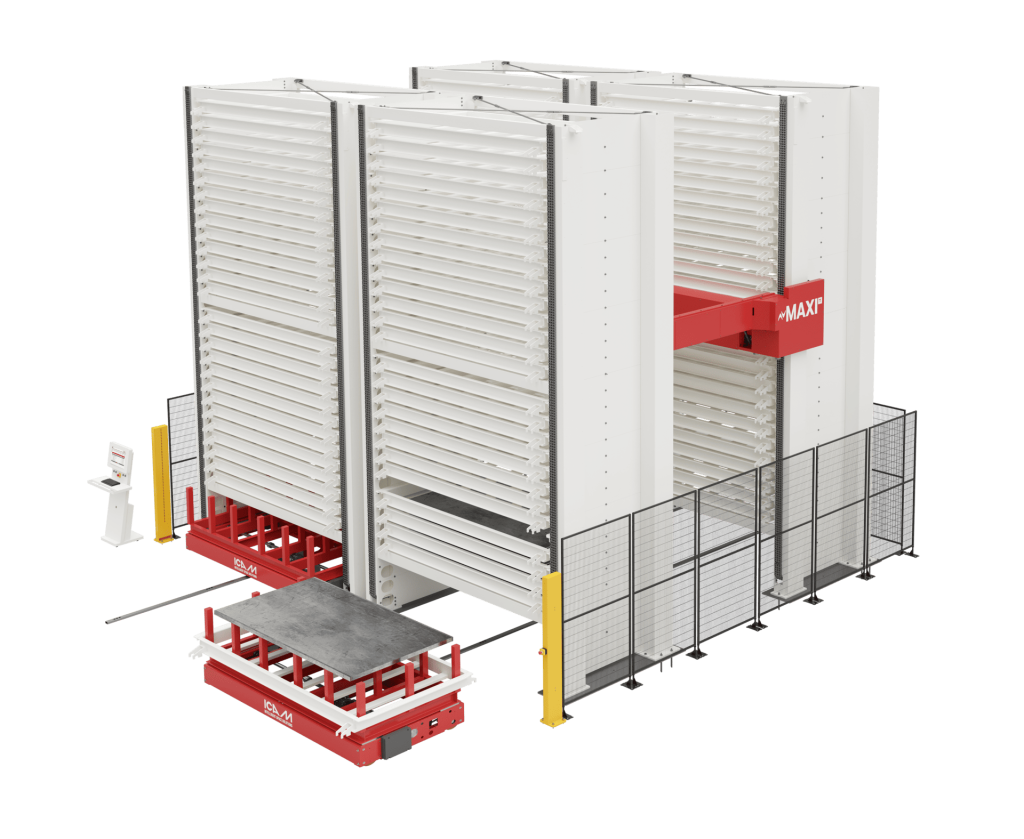

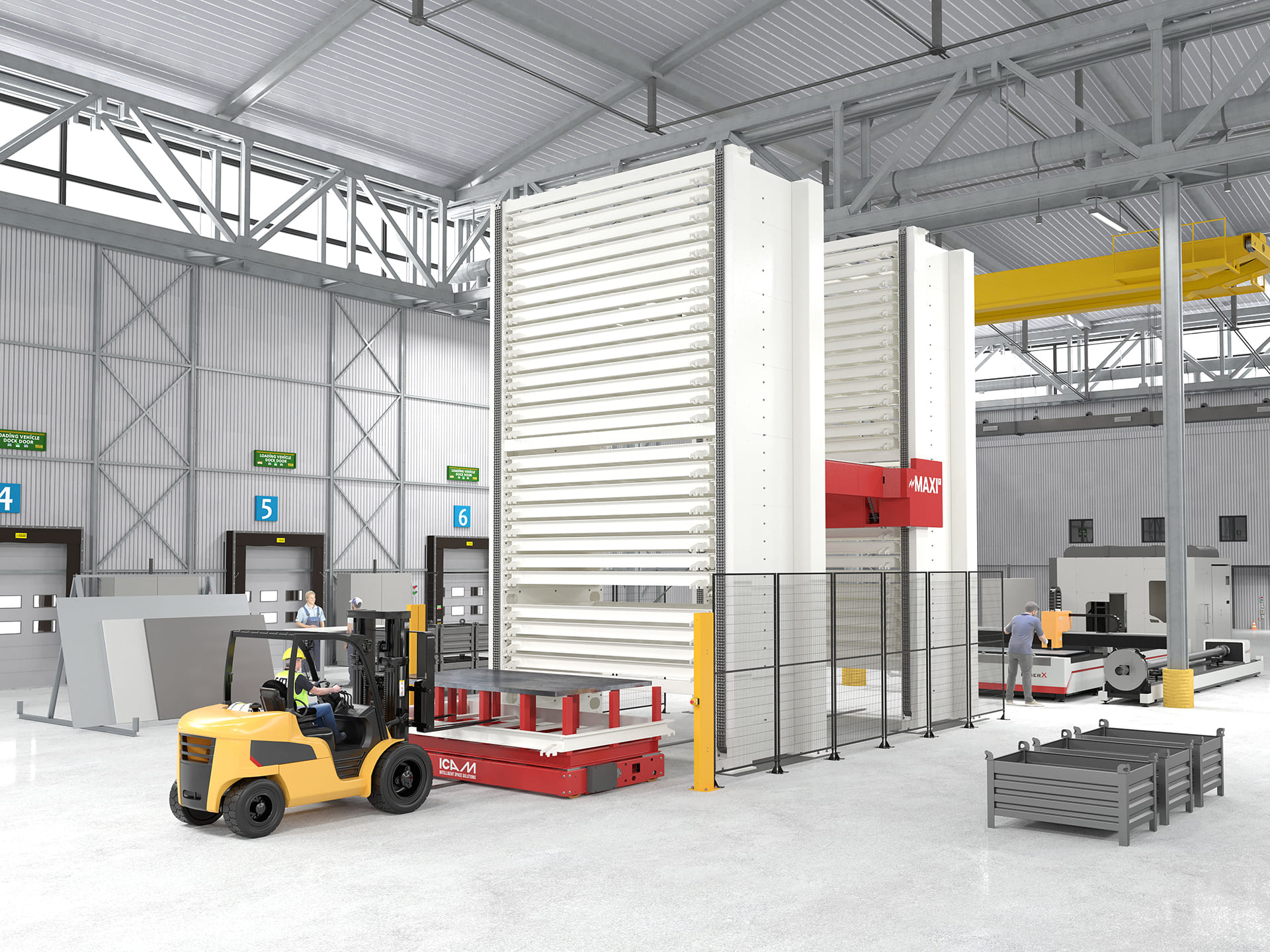

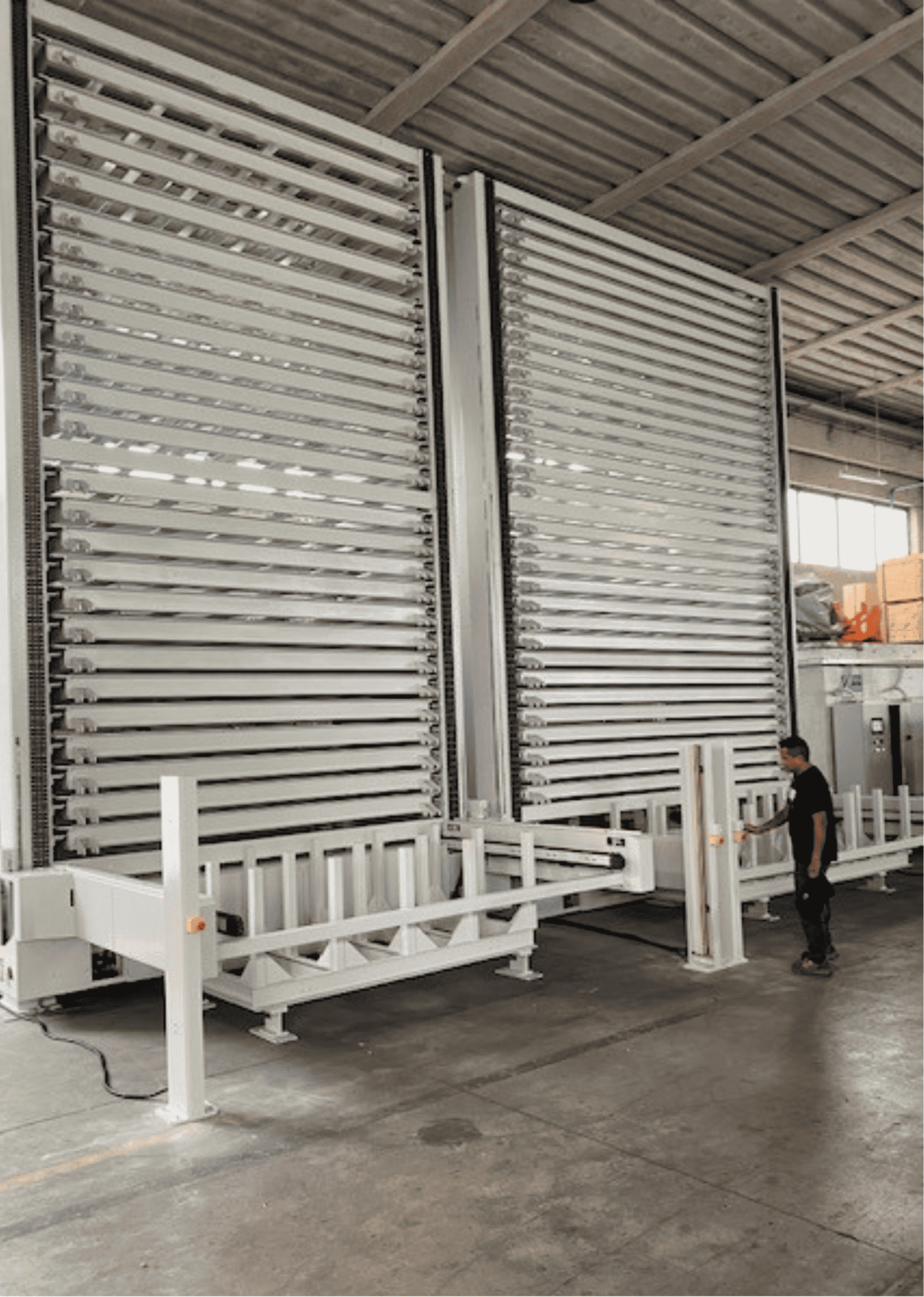

Doppia torre contrapposta
La struttura a doppia torre prevede rastrelliera motorizzata obbligatoria: sposta il cassetto tra la torre anteriore e quella posteriore per consentire il prelievo e il deposito del materiale. Massimizza la capacità nello stesso ingombro verticale e consente baie contrapposte per servire due reparti o due linee produttive diverse dallo stesso impianto.

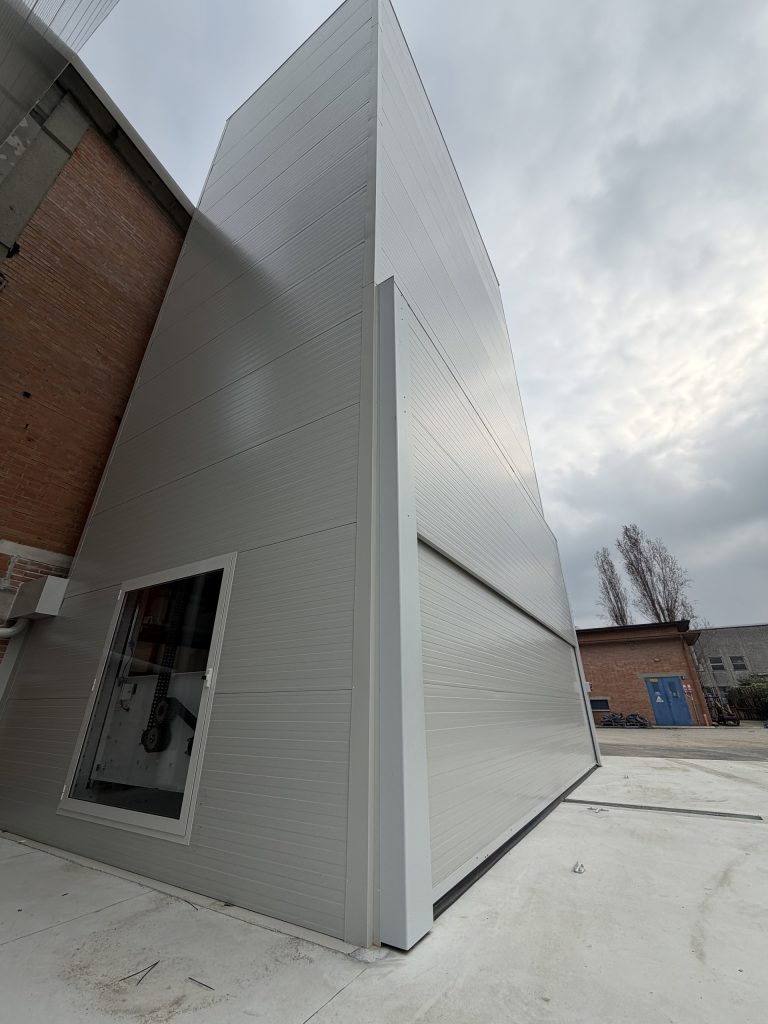

Installazione outdoor
Quando la superficie interna è interamente dedicata alla produzione, MAXIT si installa all’esterno dello stabilimento. La struttura autoportante in acciaio è progettata per installazioni outdoor con accesso dall’interno tramite apertura dedicata.

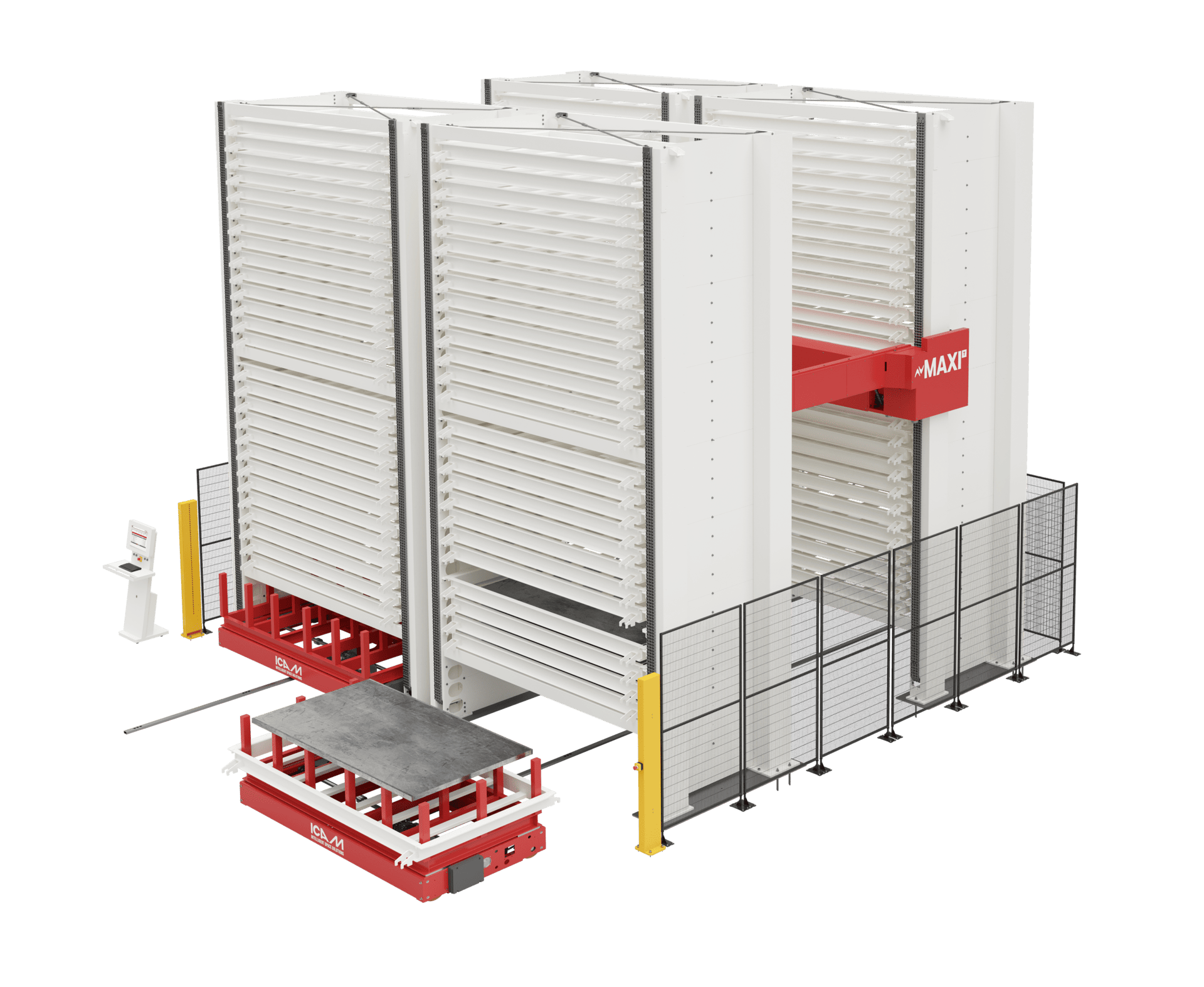

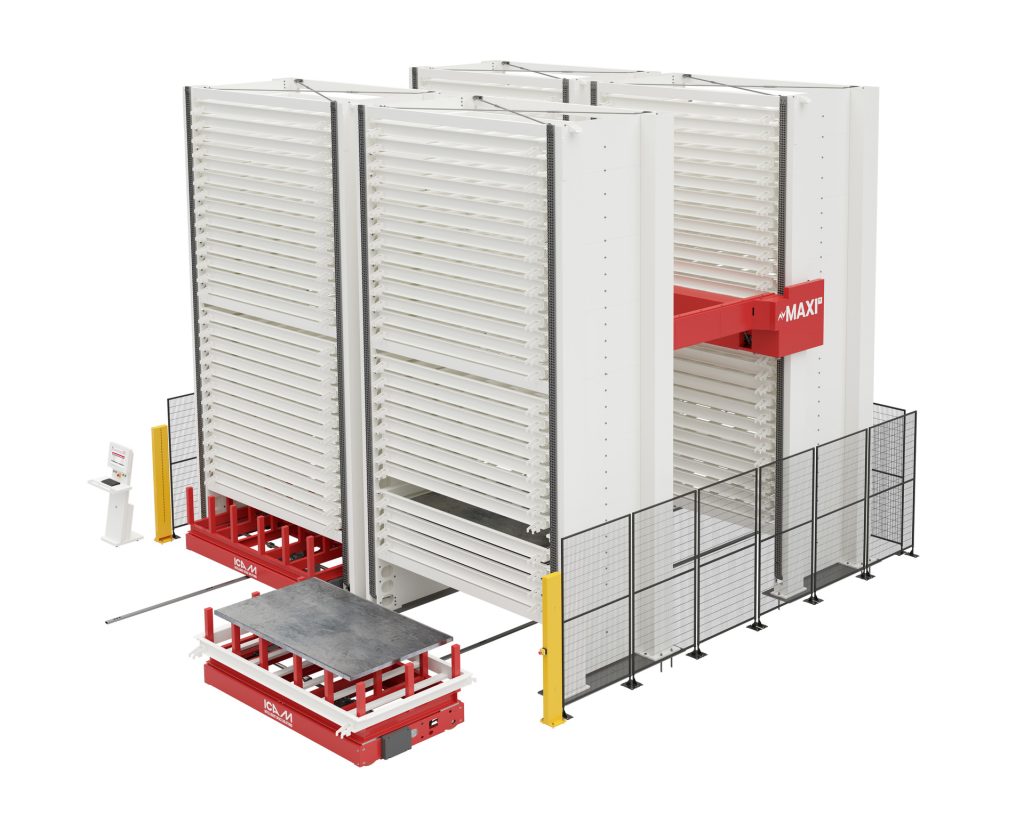

In serie
Più unità MAXIT collegate in serie per gestire volumi elevati e alta varietà di referenze. Un’unica rastrelliera motorizzata collega i diversi magazzini automatici.
Optional

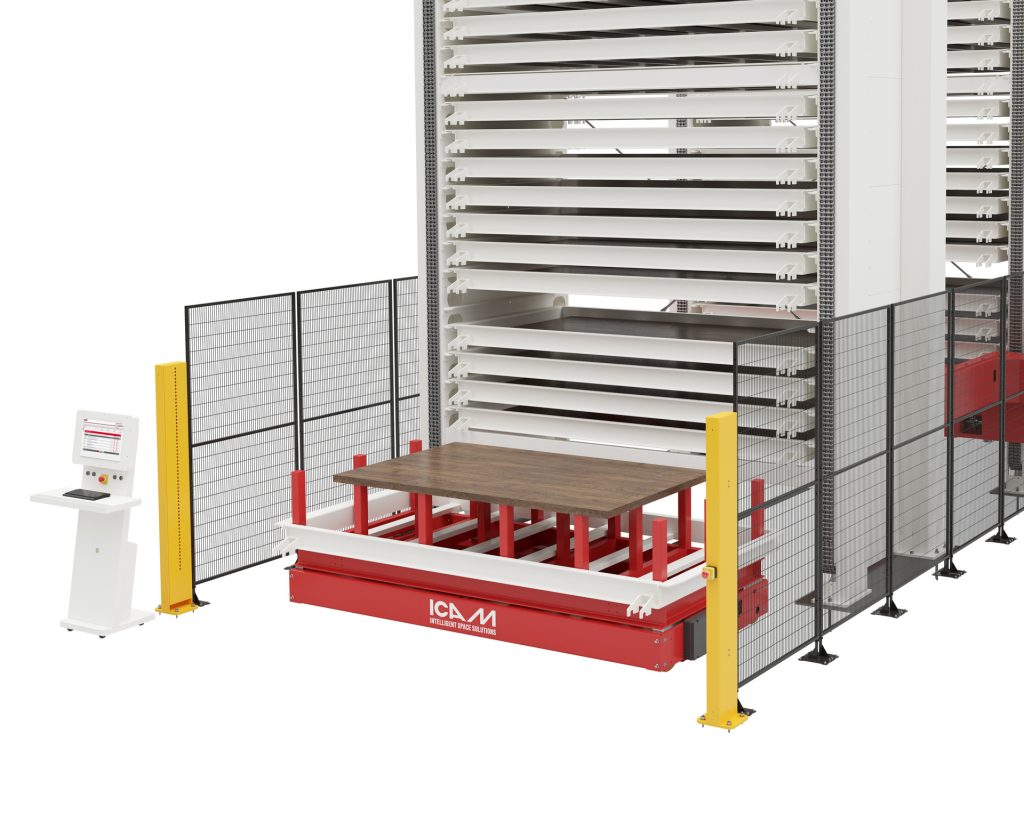

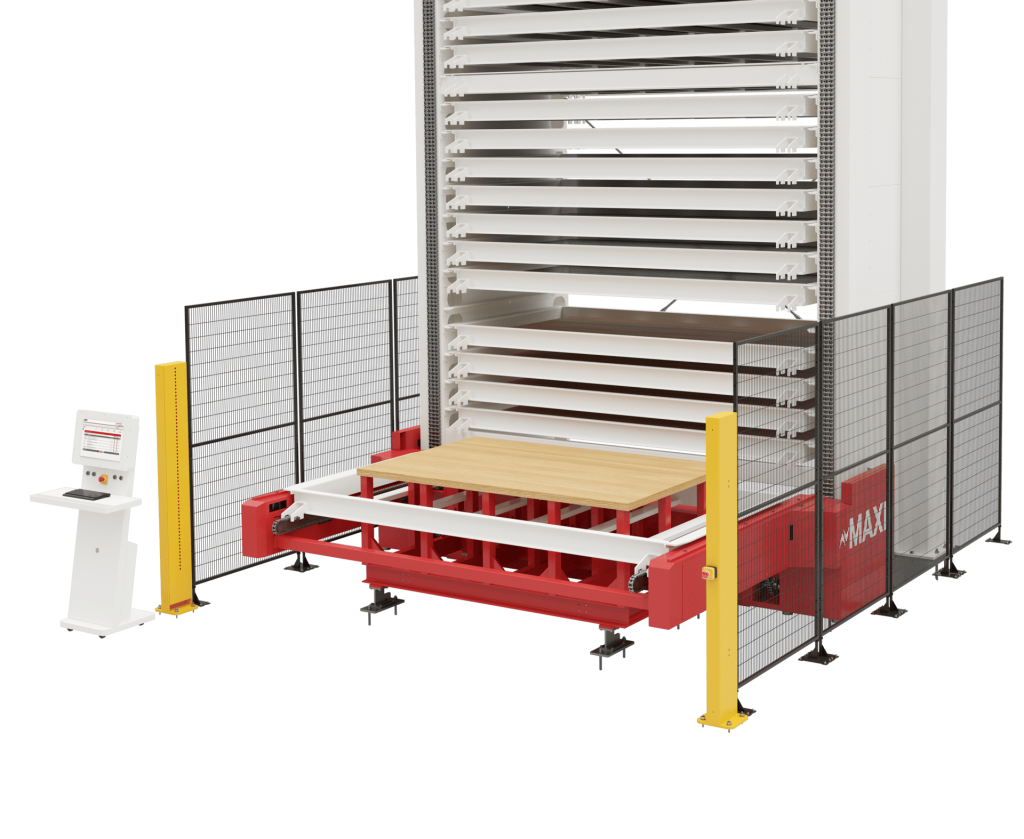

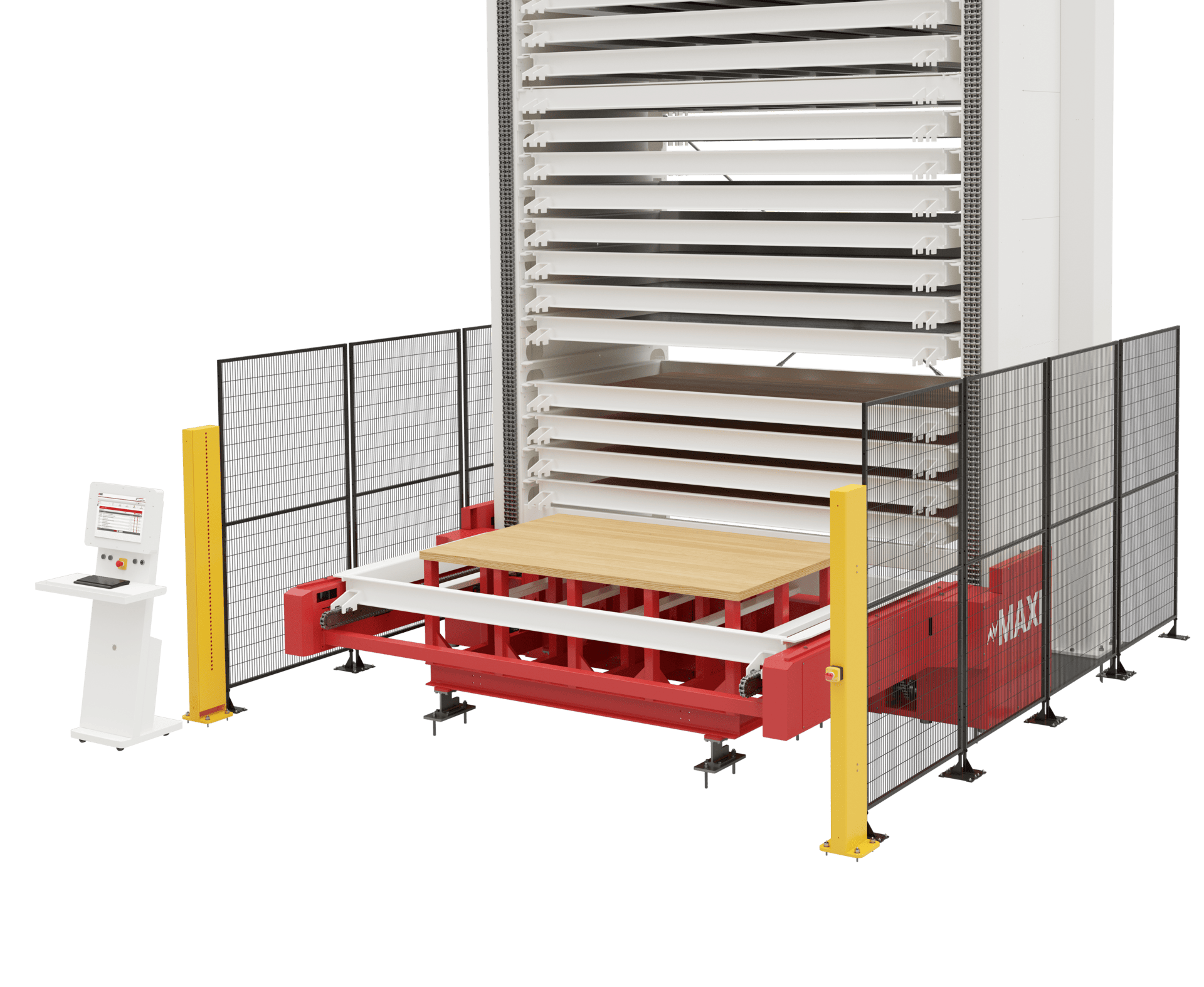

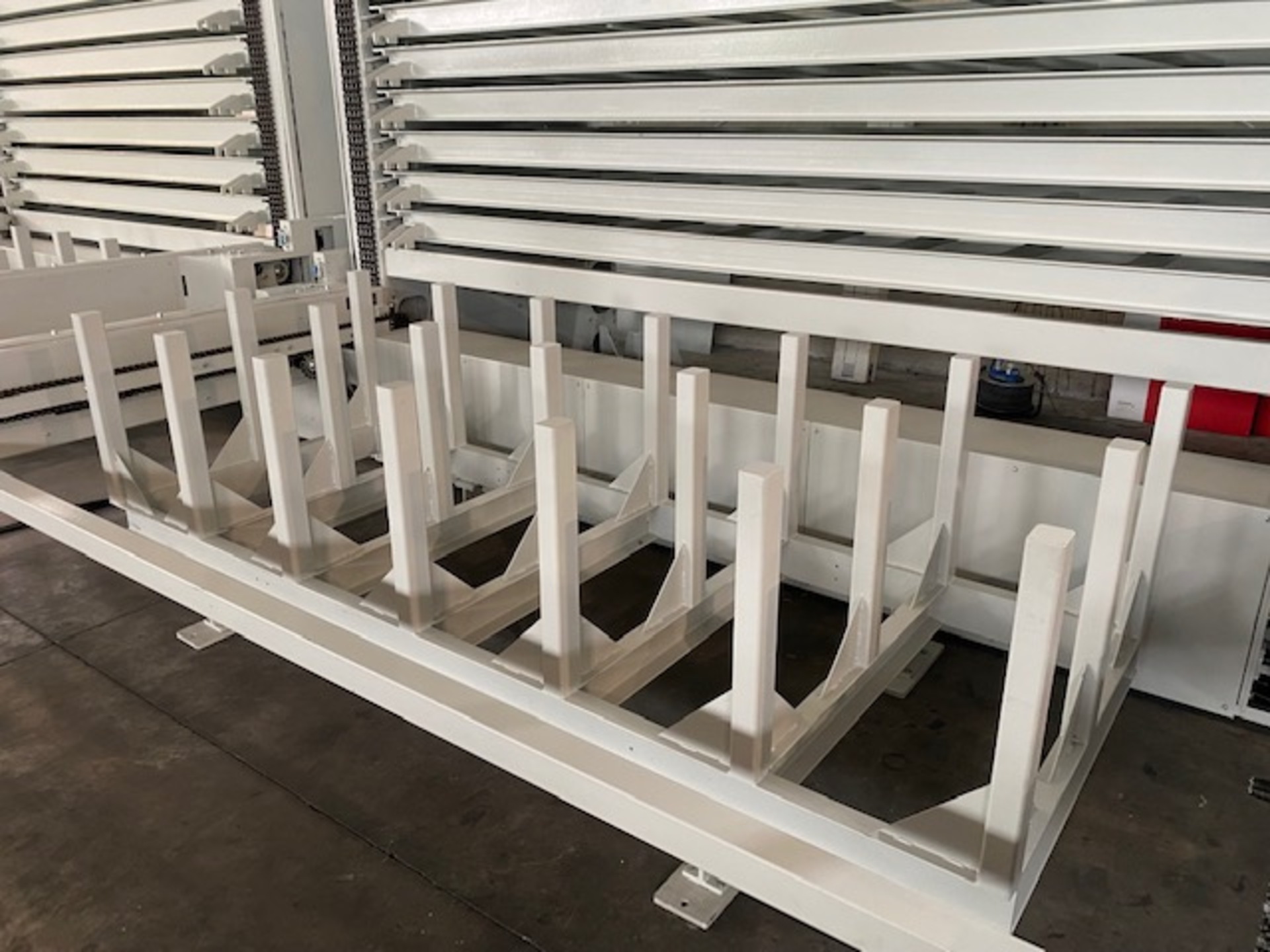

Rastrelliera su navetta motorizzata
In configurazione a doppia torre la rastrelliera motorizzata è obbligatoria: sposta il cassetto tra le torri anteriore e posteriore per consentire il prelievo e il deposito del materiale. In configurazione a torre singola è disponibile come optional per chi integra MAXIT in flussi automatizzati con carrello elevatore, robot o sistemi servo-assistiti.
Altri optional disponibili:
Integrazione robot antropomorfi e cartesiani
Download documenti
Scarica la documentazione tecnica dedicata al sistema MAXIT per approfondire caratteristiche, configurazioni e prestazioni del prodotto.
MAXIT è la soluzione ideale per:
-
Lavorazioni metalliche
-
Edilizia e costruzioni
-
Arredamento
-
Aerospaziale
Vuoi avere maggiori informazioni su MAXIT?
Ogni progetto MAXIᵀ inizia con un sopralluogo tecnico: analizziamo il tipo di materiale, i flussi produttivi e lo spazio disponibile.
Scopri gli altri prodotti per i tuoi spazi
MAXIᴸ – Per profili, barre e materiali lunghi
Stesso principio, materiali diversi: MAXIᴸ gestisce profili, barre e semilavorati fino a 7.100 mm e 3.000 kg con navetta motorizzata e accessi su tutti e quattro i lati.
Scopri MAXIᴸ

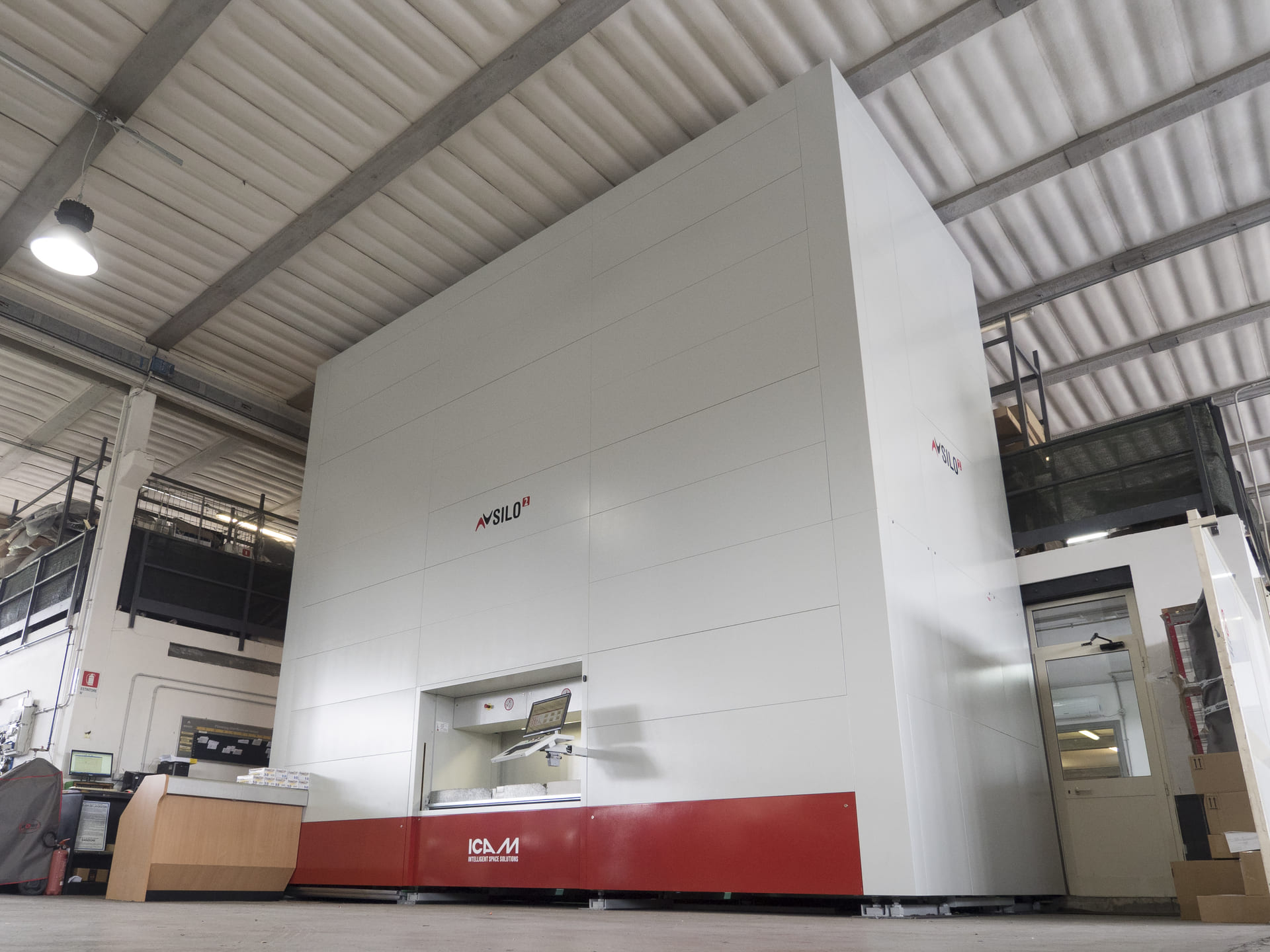

SILO² – Per articoli di piccole e medie dimensioni
