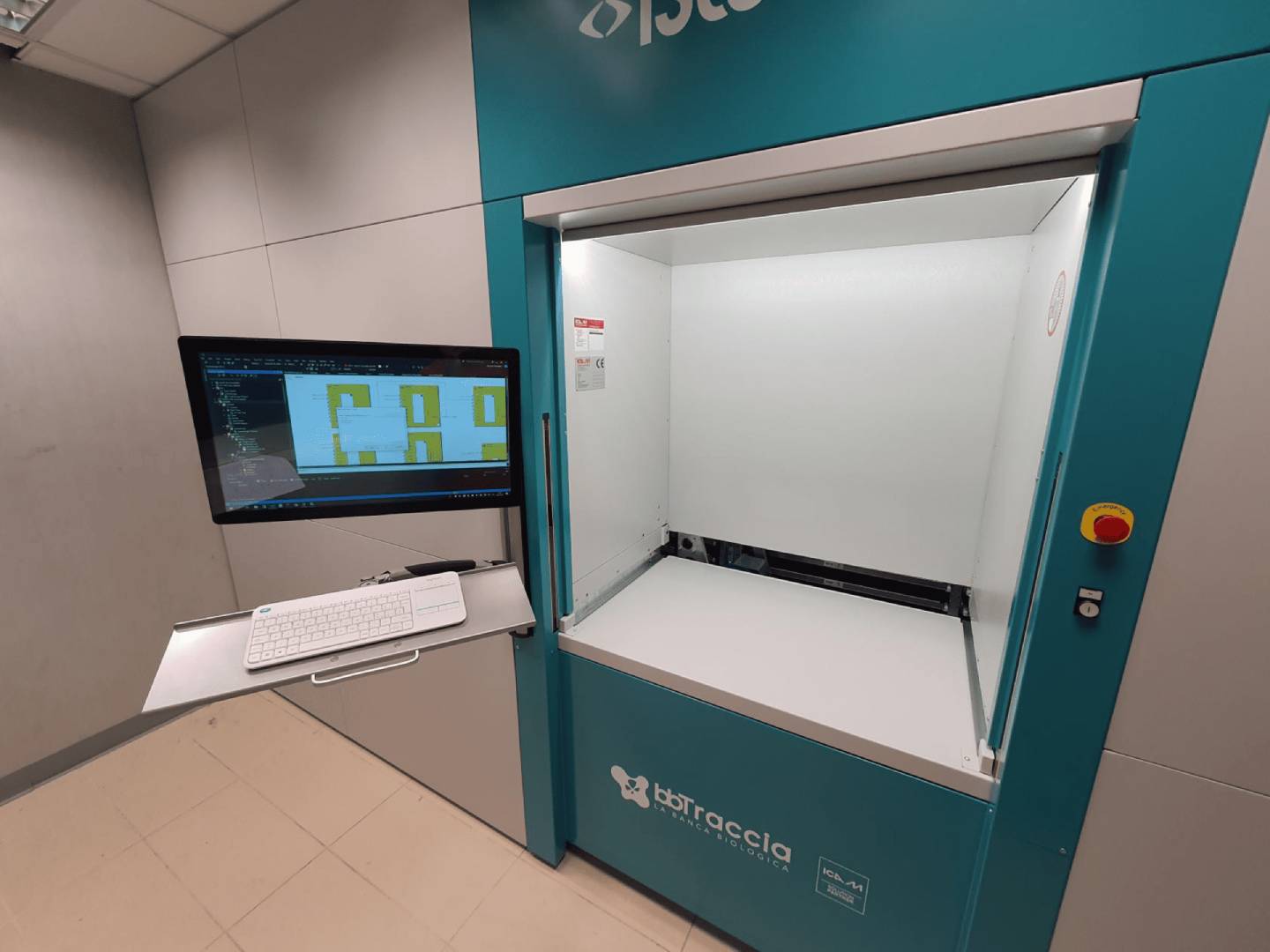

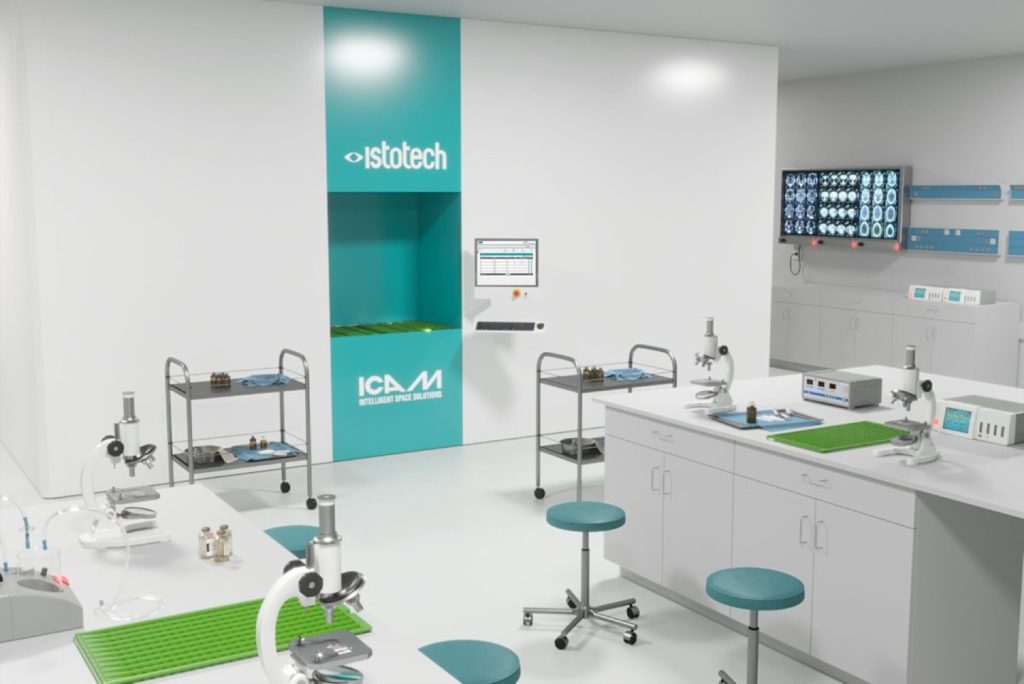

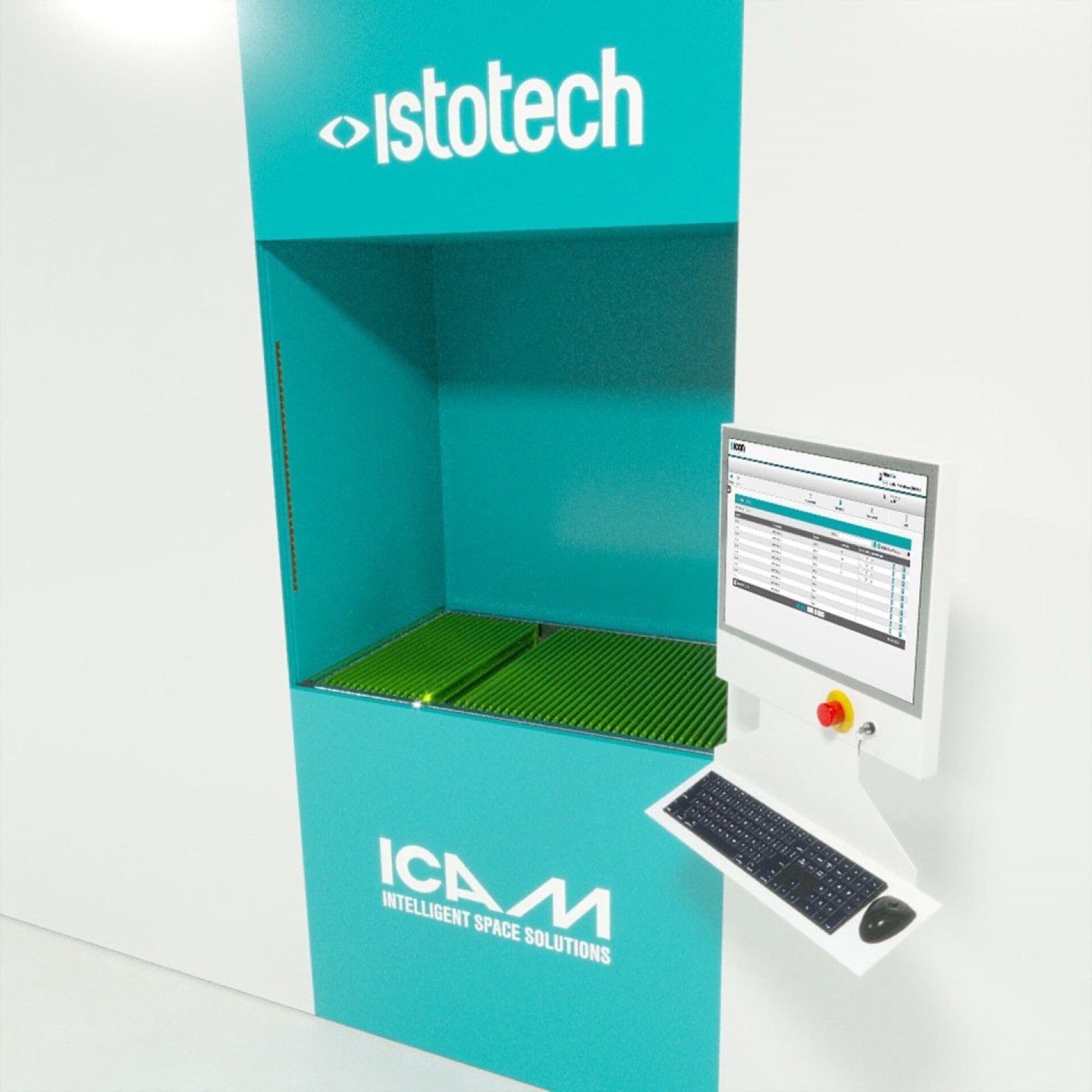

IstoTech, l’archivio istologico automatico
La soluzione ICAM che automatizza l’archiviazione di vetrini e blocchetti in paraffina nelle Unità Operative di Anatomia Patologica. Tracciabilità completa, prelievo robotizzato, rischio clinico azzerato.
da 2,2 a 15m
altezza di installazione
da 2 a 20
colonne di stoccaggio
da 1 a 8
baie di consultazione per macchina
0-40° C
temperatura di esercizio
Il sistema automatico per l’archiviazione istologica nelle strutture sanitarie e biobanche.
Un campione istologico smarrito o mal identificato non è un errore operativo. È un rischio clinico.
A differenza degli archivi manuali, dove un errore di identificazione su campioni istologici può tradursi in una diagnosi errata, IstoTech garantisce tracciabilità completa e accesso controllato per ogni operatore. Prelievo robotizzato con principio materiali-alla-persona, zero interventi manuali nell’area di movimentazione. Configurabile a sviluppo orizzontale o verticale, con capacità di archiviazione da 400.000 fino a oltre 15 milioni di vetrini.
Campioni istologici sempre al sicuro. Sempre a portata di mano.
Campioni istologici sempre al sicuro. Sempre a portata di mano.
Perché scegliere IstoTech per l’archiviazione automatica di campioni istologici?
IstoTech è la soluzione automatica per la custodia e tracciabilità di vetrini e biocassette nelle Unità Operative di Anatomia Patologica, dove sicurezza e continuità operativa non sono negoziabili.
-
SICURO

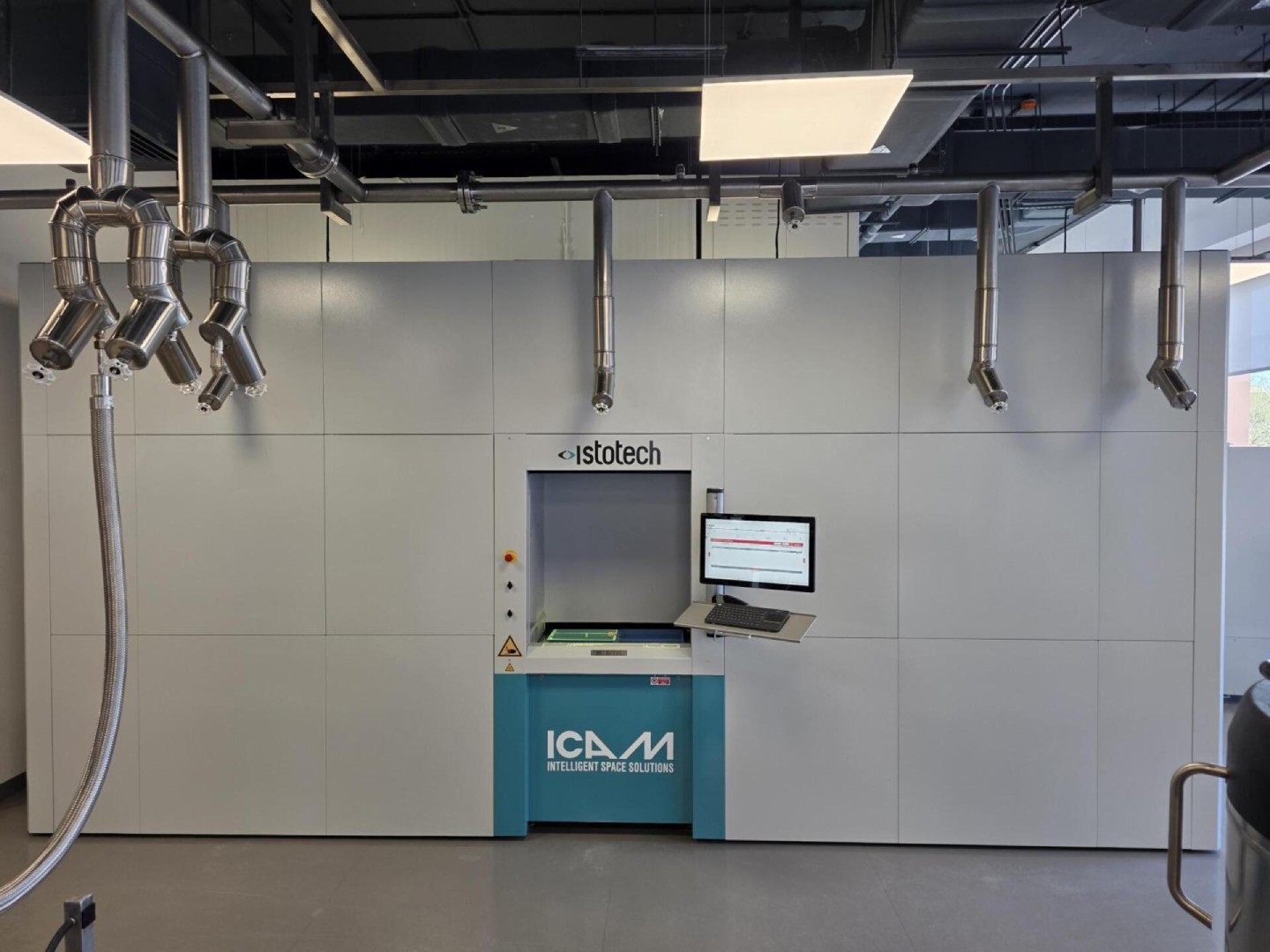

L’area di movimentazione è completamente automatizzata e protetta. Il sistema di ventilazione integrato previene le concentrazioni di formaldeide nella baia di consultazione. Barriere fotoelettriche multi-raggio e pulsanti di emergenza garantiscono la massima protezione in ogni fase operativa.
-
TRACCIABILE
Ogni campione istologico è identificato tramite barcode e/o QR code sul vassoio e sulla linguetta di prelievo. ICON registra ogni operazione con codice articolo, operatore e attività in – out: zero rischio di smarrimento o errata identificazione.
-
CAPIENTE
L’archivio IstoTech di dimensioni minime (L 3.085 × P 2.294 × H 2.200 mm) consente di archiviare oltre 400.000 vetrini. Quello di dimensioni massime (L 19.965 × P 2.294 × H 4.500 mm) supera i 15 milioni di vetrini. Elevata densità di stoccaggio con minimo ingombro a pavimento.
-
CONFIGURABILE
IstoTech si configura in sviluppo orizzontale o verticale in funzione dello spazio disponibile. Il design modulare adatta la soluzione all’esatta geometria del laboratorio senza interventi strutturali. Disponibile con 2 ÷ 20 colonne di stoccaggio per lo sviluppo orizzontale, 2 ÷ 7 per quello verticale.
-
ERGONOMICO
Il vassoio contenente il campione richiesto viene portato automaticamente nella baia di consultazione, posizionata ad altezza ergonomica. Il cassetto da prelevare pesa 1,5 kg (versione metallica a singola corsia), contro i circa 16 kg di una cassettiera tradizionale da 36 vani: zero sforzo fisico, zero rischio di errore da affaticamento.
-
PROTETTO
La soluzione è dotata di sistema antincendio integrato e design antisismico. I campioni istologici sono protetti da furti, incendi, polvere e condizioni ambientali avverse (temperatura e umidità). La struttura è progettata per installazioni indoor e outdoor, con componenti capaci di operare in condizioni climatiche variabili.
-
CONNESSO
ICON si integra nativamente con i principali sistemi informativi delle Unità Operative di Anatomia e Istologia Patologica. Nessuno sviluppo custom: IstoTech si integra nei processi esistenti senza ridisegnarli.
-
RAPIDO
IstoTech recupera automaticamente il campione richiesto in pochi secondi, eliminando i tempi di ricerca manuale negli archivi tradizionali. La baia di consultazione è raggiunta dal vassoio senza che l’operatore si sposti: meno tempo perso, più diagnosi gestite per turno.
ICON, la mente digitale di IstoTech
ICON è il software web-based ICAM che governa l’intera operatività di IstoTech: gestione utenti e autorizzazioni, anagrafiche campioni, prelievo singolo o per lista, configurazione vassoi, report degli accessi e monitoraggio dello stato di saturazione dell’archivio. Si integra nativamente con i principali sistemi informativi delle Unità Operative di Anatomia Patologica senza sviluppi custom, senza ridisegnare i processi esistenti.
Tutti i dettagli di IstoTech
Come funziona

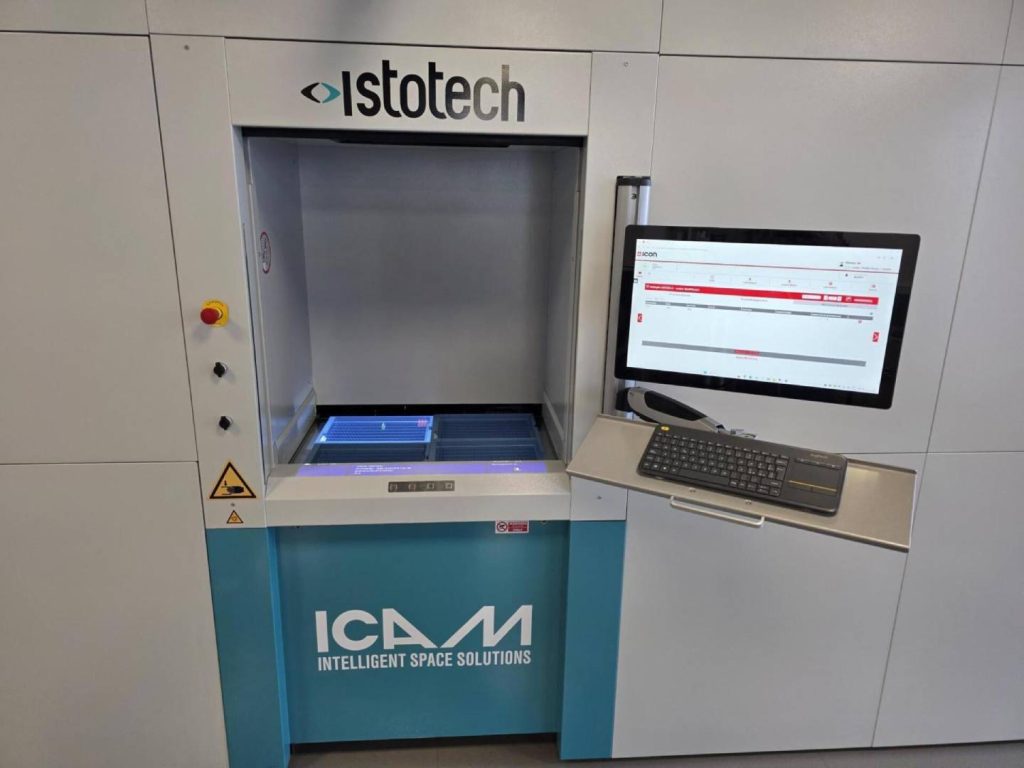

IstoTech opera secondo il principio materiali-alla-persona: il campione raggiunge l’operatore, non il contrario. Un sistema automatico di presa e rilascio, collocato tra le due file di scaffalature, preleva il vassoio dall’archivio e lo consegna alla baia di consultazione ad altezza ergonomica, dove il personale autorizzato effettua le operazioni in totale sicurezza.
Tutto il processo è governato da ICON: dall’autenticazione dell’operatore alla selezione del campione, dalla registrazione di ogni operazione alla tracciabilità in tempo reale. Con IRIDE (disponibile per archivi con altezza ≥ 2.600 mm), la baia di consultazione diventa una postazione guidata e interattiva: luce colorata sul settore esatto, cruscotto digitale con le informazioni rilevanti, pulsantiera integrata per gestire ogni fase senza allontanarsi dalla postazione.
-
01
Step 1: Login operatore
Badge RFID, magnetico o credenziali su console touch screen in prossimità della baia di consultazione. Accesso tracciato, autorizzazioni per profilo attive dal login. -
02
Step 2: Ricerca e selezione del campione istologico
Ricerca per codice campione, lista precaricata o integrazione automatica con i sistemi informativi del laboratorio via ICON. Il sistema individua la posizione esatta nell’archivio. -
03
Step 3: Prelievo automatico del vassoio
Il sistema automatico di presa e rilascio preleva il vassoio contenente il campione richiesto e lo trasferisce alla baia di consultazione. Nessun intervento manuale nell’area di movimentazione. -
04

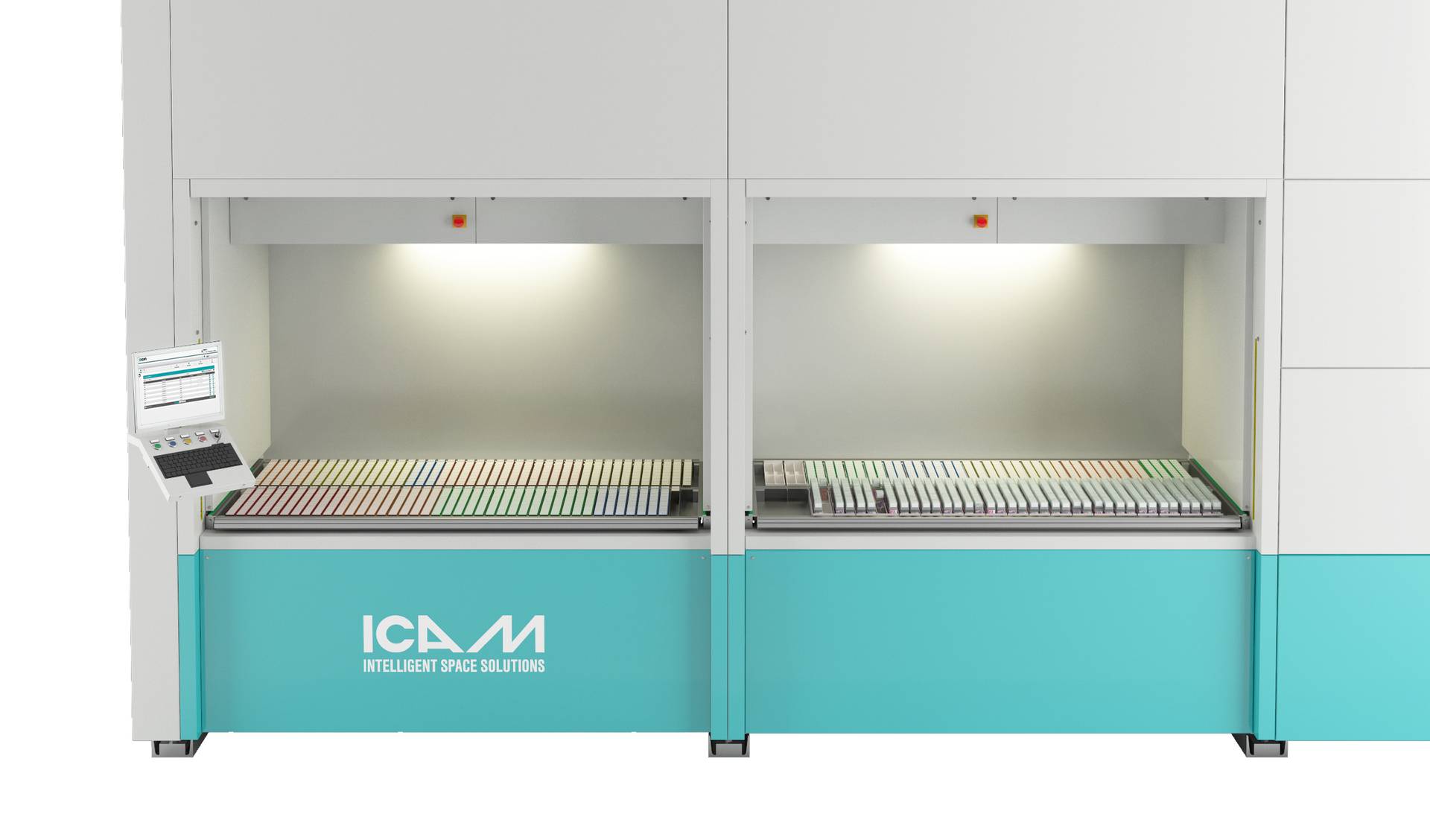

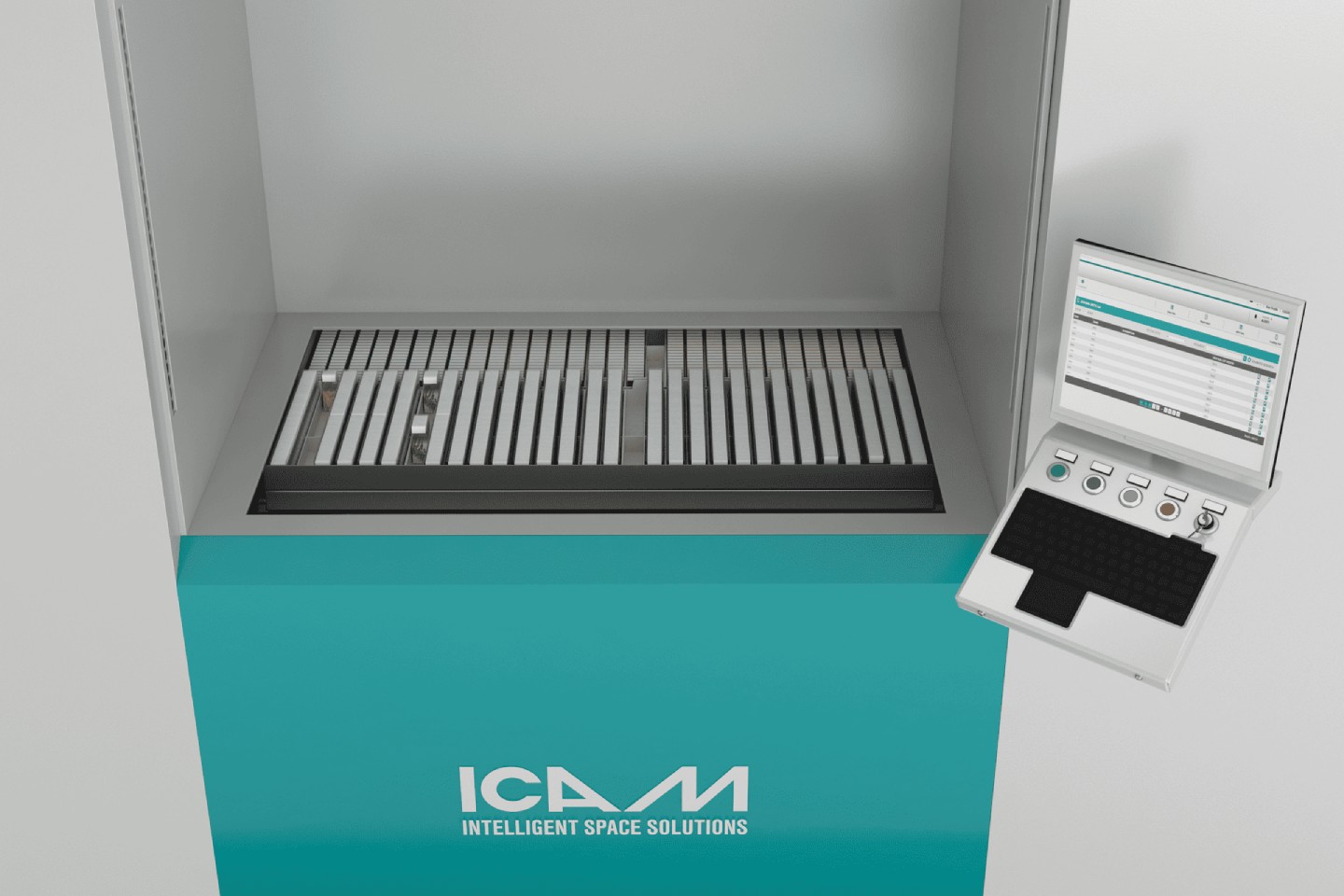

Step 4: Arrivo del vassoio in baia di consultazione

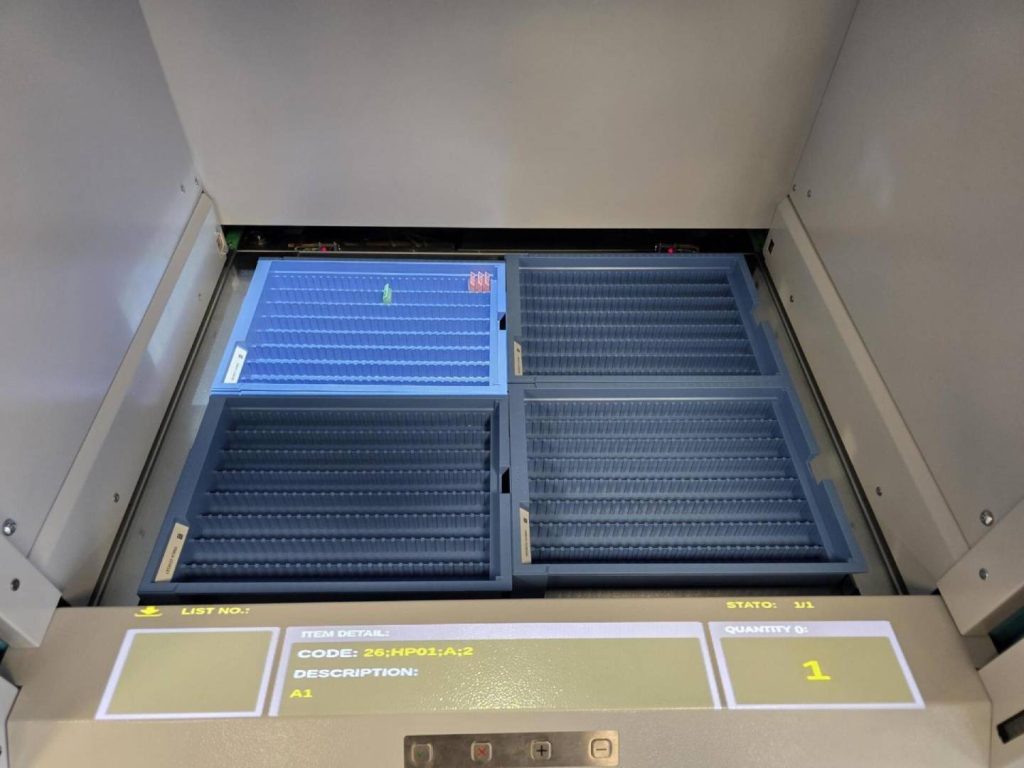

Il vassoio arriva ad altezza ergonomica. Con IRIDE: luce colorata sul settore esatto contenente il campione, cruscotto digitale con le informazioni rilevanti per il prelievo o deposito. -
05
Step 5: Prelievo o deposito del campione
Badge RFID, magnetico o credenziali su console touch screen in prossimità della baia di consultazione. Accesso tracciato, autorizzazioni per profilo attive dal login. -
06
Step 6: Conferma e tracciabilità completa
Ogni operazione registrata in ICON: codice campione, operatore, timestamp. Il vassoio rientra nella posizione ottimale. Inventario aggiornato in tempo reale.
Scheda tecnica
Sviluppo orizzontale
Configurazione indicata per ambienti con altezza limitata. Si sviluppa in larghezza fino a 20 metri, con altezza da 2,2 a 4,5 metri. Portata massima archivio: 7,6 t.
Sviluppo verticale
Configurazione indicata per massimizzare la capacità di archiviazione nello stesso ingombro a pavimento. Si sviluppa in altezza fino a 15 metri. Portata massima archivio: 60 t.
Vassoi di archiviazione
L’archiviazione del materiale istologico avviene all’interno di vassoi. Tre configurazioni disponibili in funzione del tipo di campione:
- Vassoi con separatori in lamiera: per blocchetti in paraffina e biocassette
- Vassoi con cassette per vetrini: vetrini sfusi o in piccoli lotti (singola o doppia corsia)
- Vassoi con contenitori metallici: stoccaggio intensivo vetrini
Ogni vassoio è dotato di linguetta frontale con barcode e/o QR code per il doppio controllo di identificazione. Il cassetto nella versione metallica a singola corsia pesa 1,5 kg, contro i circa 16 kg di una cassettiera tradizionale da 36 vani: una differenza ergonomica rilevante per un operatore che effettua decine di prelievi al giorno.
| Sviluppo verticale | Sviluppo orizzontale | |
| VASSOIO | ||
| Portata massima | 400 kg | 105 kg |
| Larghezza utile | 653 ÷ 2.053 mm | 839 / 1.039 / 1.239 mm |
| Profondità utile | 612 / 707 / 802 mm | 632 / 832 mm * |
| Altezza utile | 41 mm | 75 mm |
| Spazio minimo tra vassoi | 100 mm (fisso) / 125 mm (auto) | 100 mm |
| ARCHIVIO AUTOMATICO | ||
| Portata massima | 60 t | 7,6 t |
| Larghezza | 2.335 ÷ 6.585 mm | 3.085 ÷ 20.005 mm |
| Profondità | 2.421 / 2.991 mm | 2.294 / 2.894 mm |
| Altezza | 2.800 ÷ 15.000 mm | 2.200 ÷ 4.500 mm |
| Numero di colonne | 2 ÷ 7 | 2 ÷ 20 |
| Incremento in altezza | 100 mm | 100 mm |
| Carico a pavimento ** | 1.582 ÷ 13.273 kg/m² | 224,5 ÷ 2.449,7 kg/m² |
| Temperatura di esercizio | 0 ÷ 40°C | 0 ÷ 40°C |
| Umidità relativa *** | 50 ÷ 85% | 50 ÷ 85% |
| PERFORMANCE (VASSOI/H) | ||
| Baia di consultazione singola | 47 ÷ 57 | 47 ÷ 63 |
| Baie di consultazione affiancate | 40 ÷ 74 | 59 ÷ 86 |
* Disponibile solo per vassoi con larghezza pari a 1.239 mm
** Dati riferiti ad archivi istologici al massimo della capacità di archiviazione
*** Su richiesta, per esigenze particolari, è possibile dotare la macchina di componenti per condizioni climatiche oltre il limite indicato
Configurazioni

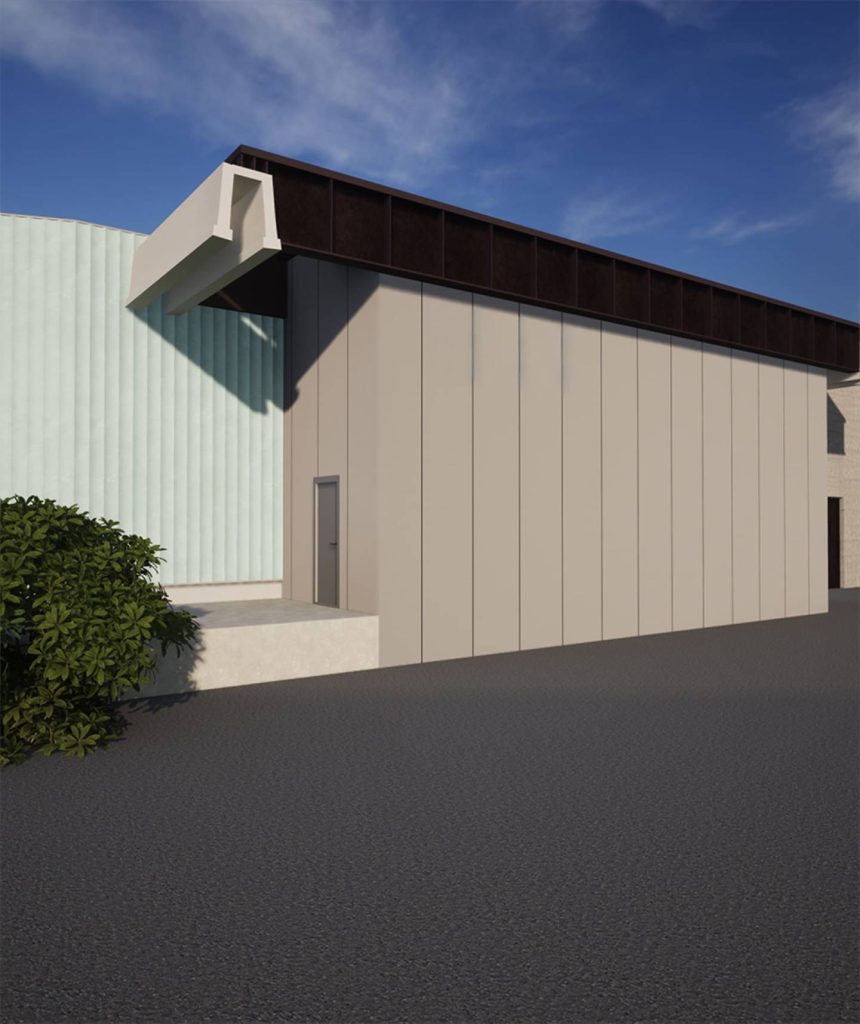

Installazione outdoor
Quando lo spazio interno del laboratorio è interamente dedicato all’attività clinica, IstoTech si installa all’esterno dell’edificio. La struttura chiusa con design antisismico è progettata per installazioni outdoor, con baia di consultazione accessibile dall’interno senza che gli operatori escano dal laboratorio.

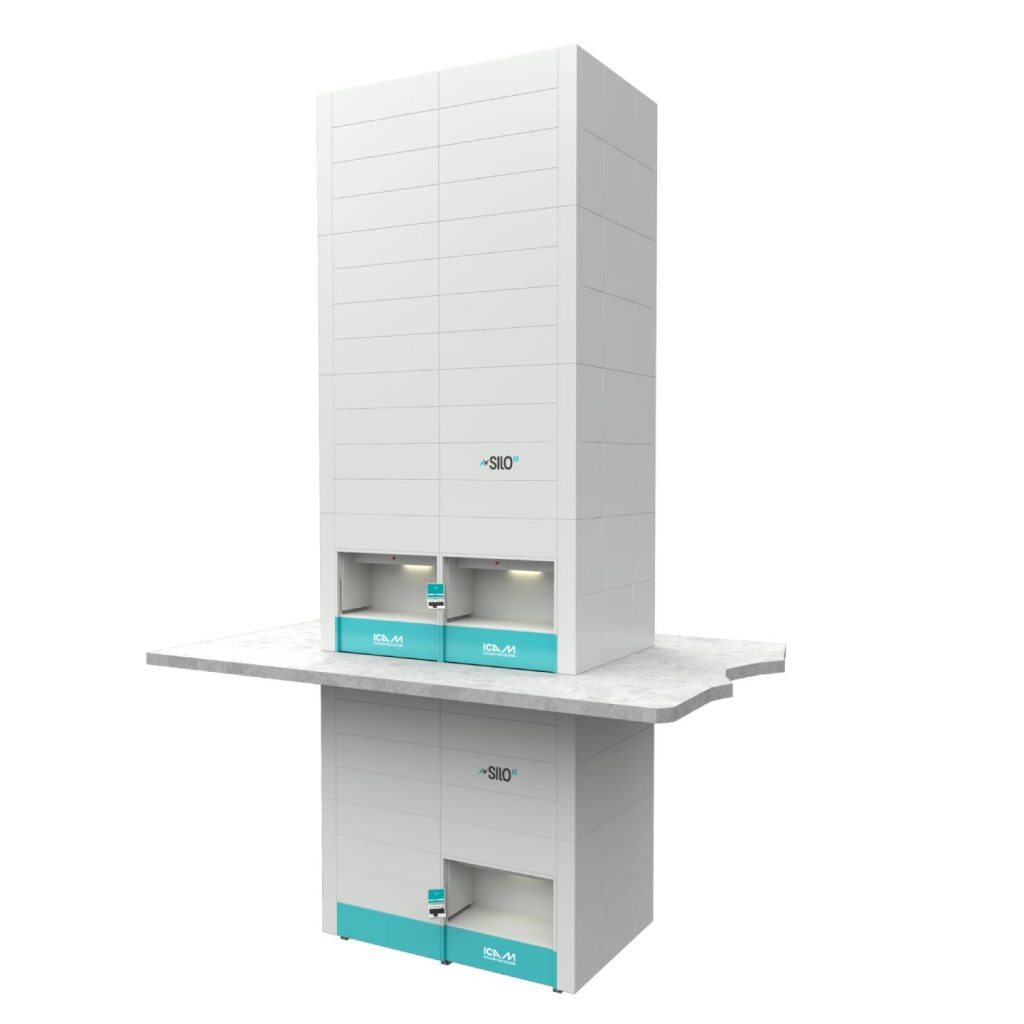

Installazione multipiano
Nelle strutture ospedaliere con più piani, IstoTech sfrutta lo sviluppo verticale dell’edificio con baie di consultazione posizionabili su livelli differenti. La configurazione ottimizza l’investimento quando il materiale istologico deve essere accessibile da reparti su piani diversi senza duplicare gli archivi.

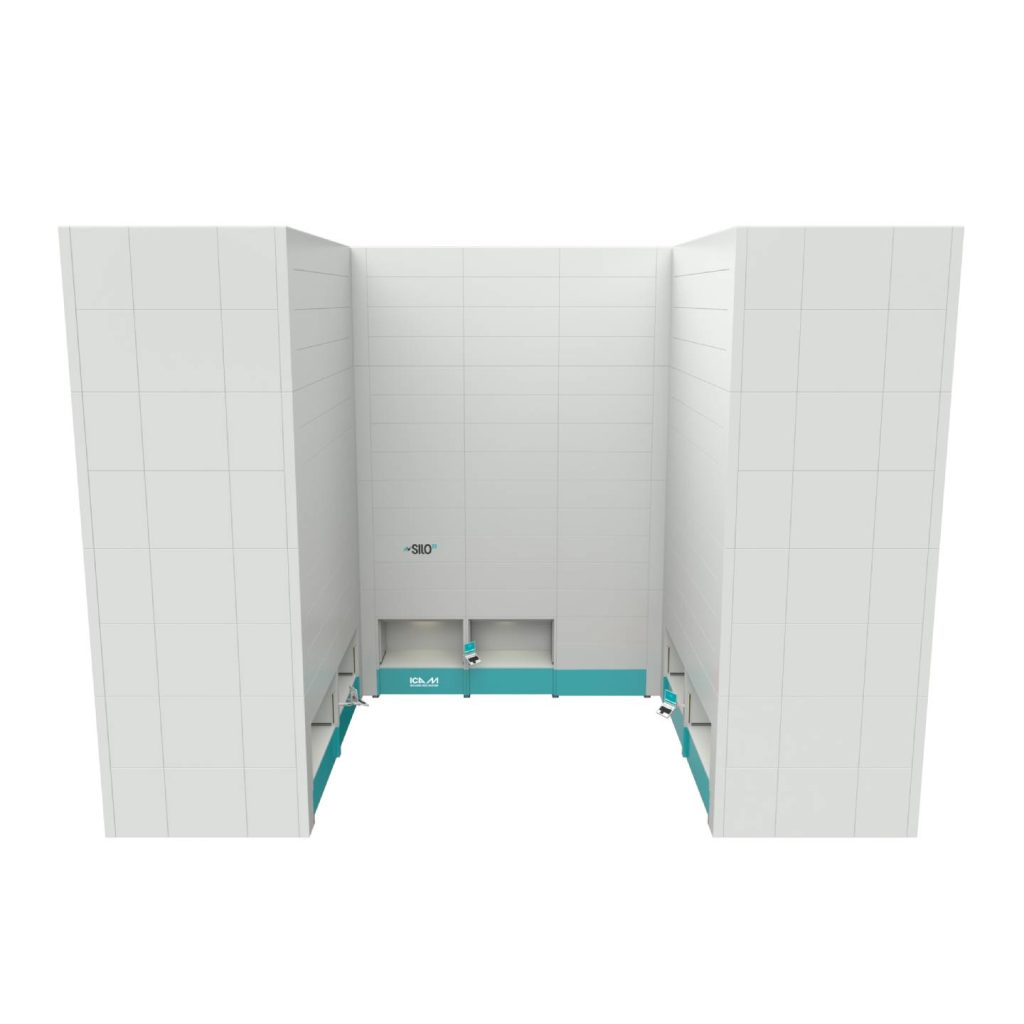

Layout a U
IstoTech si adatta agli spazi angolari e alle configurazioni a U tipiche dei laboratori di anatomia patologica. Le colonne di stoccaggio si distribuiscono lungo il perimetro disponibile con le baie concentrate sul lato più funzionale per gli operatori, senza percorrere lunghe distanze.
Optional

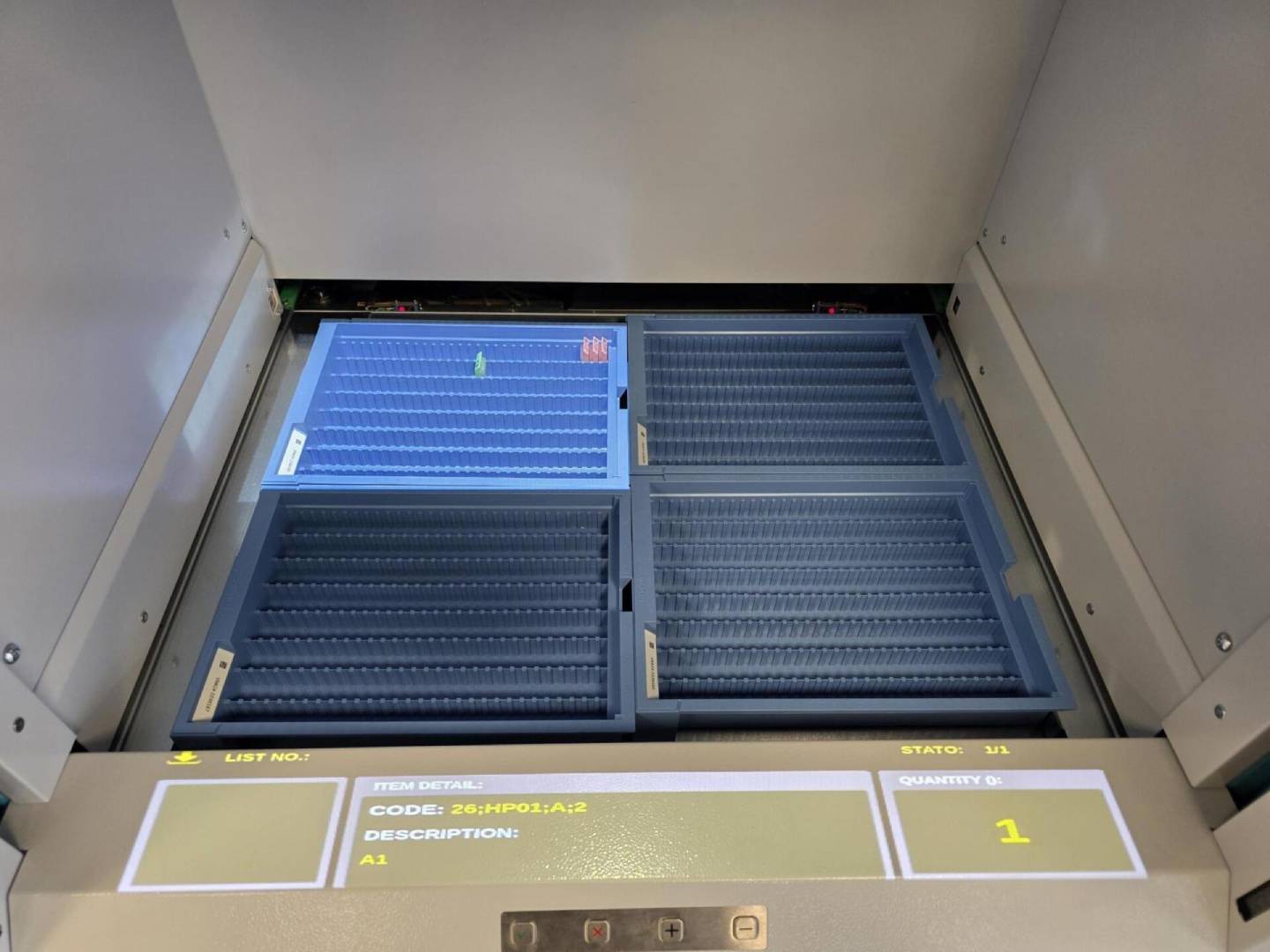

Baia multimediale
IRIDE è la tecnologia che trasforma il picking in un’esperienza visiva, intuitiva e naturale. Non è un semplice optional: è il momento in cui il magazzino automatico SILO² inizia davvero a parlare con gli operatori.
- Light Picking Guide: guida ogni prelievo con fasci di luce
- Head-up Digital Dashboard: foto articolo e quantità di fronte all’operatore
- Adaptive Interior Lightning: segnala eventi critici
- Active Control: pulsantiera in baia, nessuno spostamento al PC
Tutti gli altri optional disponibili

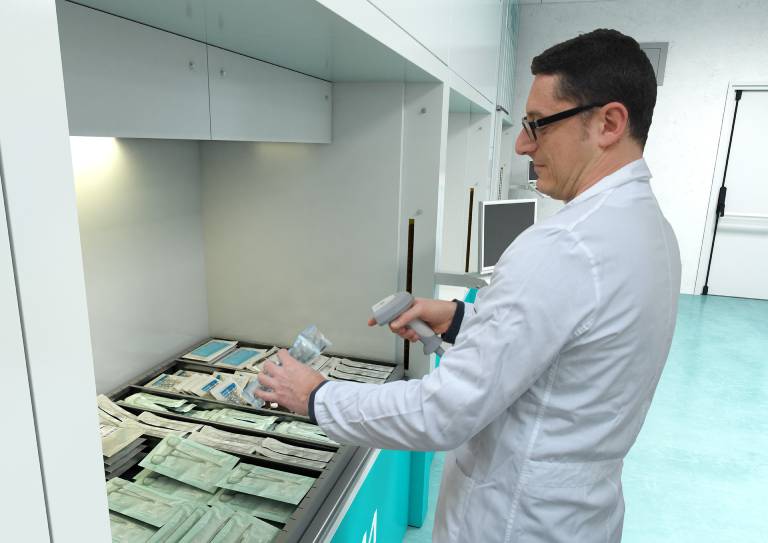

Lettore barcode / QR code

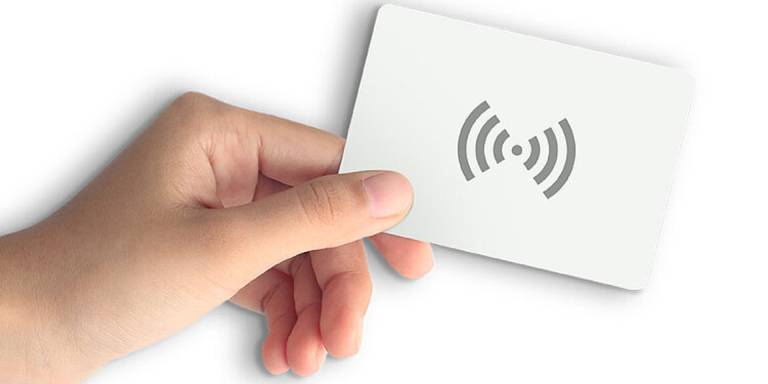

Lettore badge RFID
Download documenti
Scarica la documentazione tecnica dedicata al sistema IstoTech per approfondire caratteristiche, configurazioni e prestazioni del prodotto.
IstoTech è la soluzione per:
-
Strutture sanitarie
-
Anatomia patologica
Vuoi saperne di più su IstoTech?
Ogni laboratorio ha geometrie, volumi e flussi operativi diversi. Per questo non esiste un IstoTech standard: ogni progetto nasce dall’analisi del tuo contesto specifico.
Scopri altri prodotti ICAM Healthcare

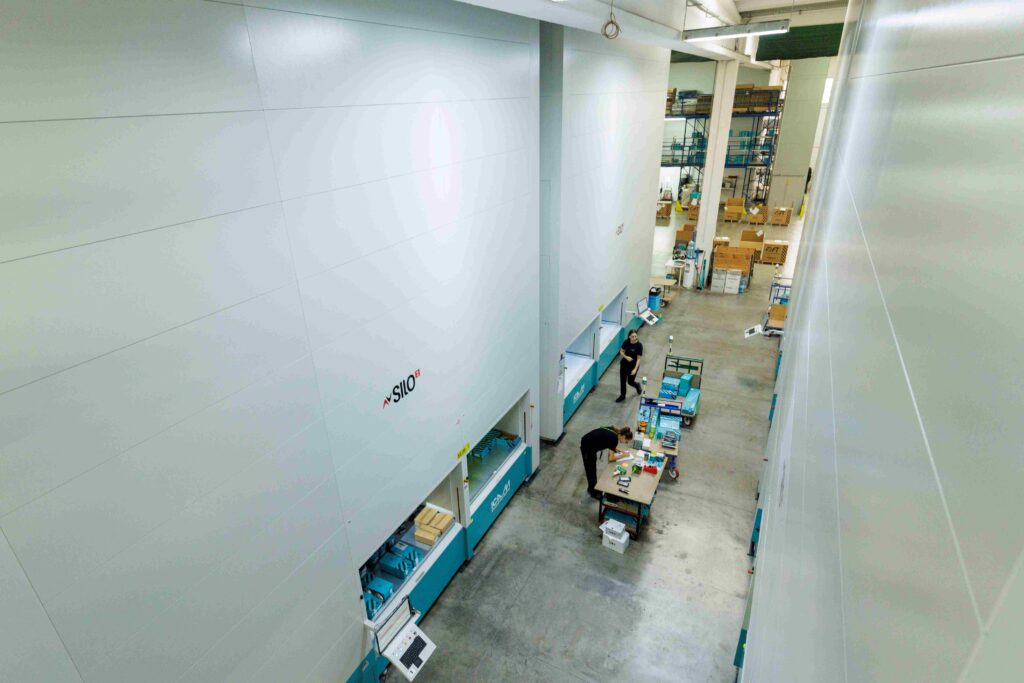

SILO² – Il magazzino verticale multi-colonna per strutture sanitarie
